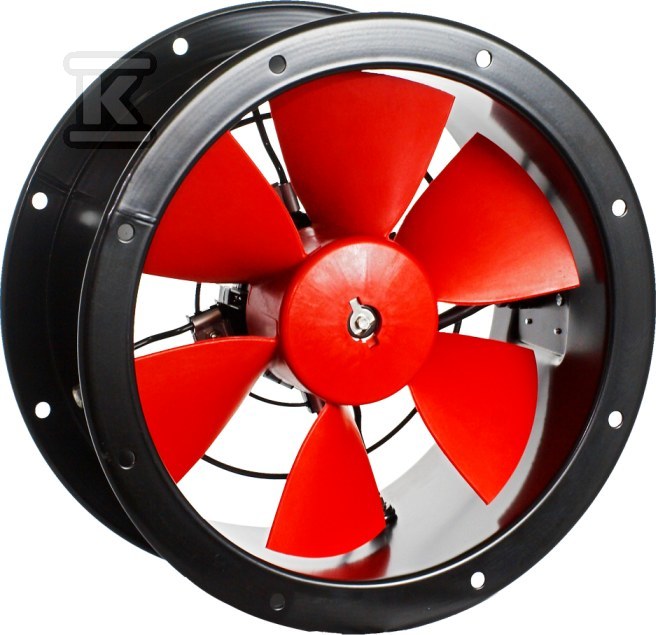

Вентилятор осьовий TCBB 4 560/HB каналний, робоче колесо з алюмінію 41520286

Призначення та застосування

Осесний вентилятор TCBB 4 560/HB призначений для загальної вентиляції просторів промислового та побутового характеру, де необхідна постійна та надійна повітрообмінна система без використання складних конструкцій. Ідеально підходить для виробничих цехів, складів, оптових баз, паркінгів, теплиць та тваринницьких приміщень, таких як курятники чи свинарні. Може бути встановлений як у системах вентиляції, так і як елемент систем кондиціонування повітря.

Конструкція та принцип дії

Ротор, виготовлений з алюмінієвого листа, піддається динамічному збалансуванню відповідно до стандарту ISO 1940-1, що гарантує стабільну роботу при високих обертах та мінімізує вібрації. Потік повітря спрямований у напрямку ротор → двигун (HB), що забезпечує охолодження двигуна потоком повітря — особливо важливо при тривалій роботі в умовах високої температури. Корпус зі сталевого листа захищено двоетапним катодним покриттям та поліестровою фарбою, що забезпечує стійкість до корозії навіть у вологих або агресивних середовищах. З'єднувальна коробка, інтегрована з корпусом, спрощує монтаж у каналах або безпосередньо до стіни.

Умови експлуатації та захист

Вентилятор працює у широкому діапазоні температур: від -40°C до +70°C, що робить його придатним як для зимових цехів, так і для приміщень з високою внутрішньою температурою (наприклад, майстерні, пекарні). Однофазний двигун 230В 50Гц має ступінь захисту IP65 та клас ізоляції F, що означає стійкість до пилу та вологи, а також можливість тривалої експлуатації при підвищених температурах. Термічний захист від перевантаження спрацьовує автоматично, захищаючи двигун від пошкоджень при раптових навантаженнях.

Монтаж та гнучкість

Можливий монтаж як у горизонтальному, так і у вертикальному положенні — без необхідності модифікації системи завдяки чому вентилятор легко адаптується до існуючих просторів, навіть у місцях з обмеженим простором. Версія HB (потік ротор→двигун) є стандартною для цієї моделі; інші конфігурації (наприклад, HA) потребують спеціального замовлення.

Переваги для монтажника та користувача

• Відсутність необхідності частого обслуговування — завдяки ступеню захисту IP65 та надійній конструкції немає потреби хвилюватися про пошкодження, спричинені пилом чи вологою.
• Низький рівень шуму — рівень звукового тиску на рівні ~69 дБ(A) при максимальній продуктивності не заважає роботі в людському середовищі.
• Сумісність з частотними перетворювачами — хоча ця модель не має вбудованого регулювання напруги, трифазний двигун (TCBT) може керуватися частотним перетворювачем; для TCBB 4-560/HB варто розглянути зовнішнє частотне керування, якщо потрібна гнучкість потоку.
• Довговічність — алюмінієвий ротор не іржавіє, а покриття корпусу забезпечує стійкість до умов навколишнього середовища протягом багатьох років.

Вентилятор не потребує спеціалізованих кріплень або додаткових монтажних елементів — достатньо підключити його до мережі 230В та встановити у канал або вентиляційний отвір.
