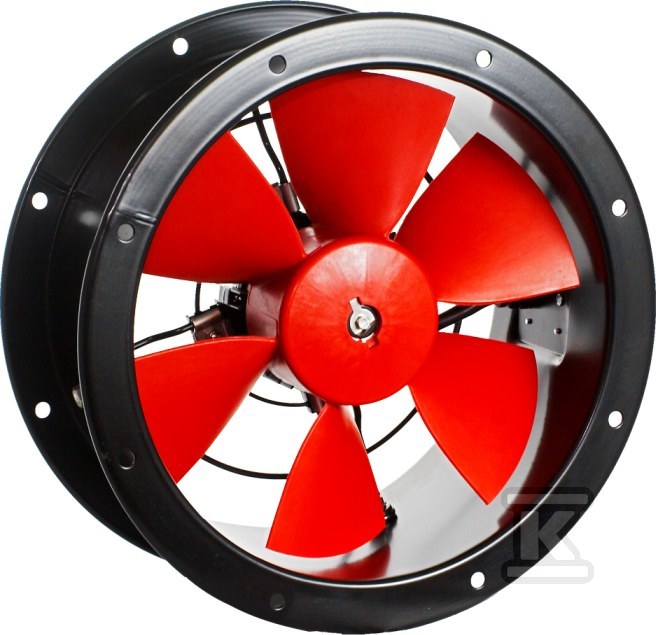

Вентилятор осьовий TCBB 4 450/HB каналний, крильчатка з алюмінію 41520205

Застосування та характеристика роботи

Цей пристрій призначений для систем загальної вентиляції для об'єктів промислового, торговельного та громадського призначення. Завдяки канальній конструкції він ефективно забезпечує повітрообмін у великих просторах, таких як склади, виробничі цехи, підземні паркінги чи торгові приміщення. Незалежно від того, чи монтаж здійснюється у системах вентиляції теплиць, чи в тваринницьких приміщеннях (наприклад, свинарнях чи курятниках), ця модель забезпечує стабільний потік повітря. Варто звернути увагу на специфіку напрямку потоку – у цій версії (позначення HB) повітря переміщується від крильчатки до двигуна. Таке рішення має значення при проектуванні системи, особливо коли необхідно відокремити зону гарячого або забрудненого повітря від електричної частини приводу.

Конструкція та стійкість до умов навколишнього середовища

Ключовим елементом конструкції є крильчатка, виготовлена з алюмінієвого листа, яка пройшла процес динамічного збалансування згідно з ISO 1940-1. Завдяки цьому пристрій працює тихо і без вібрацій навіть при високих швидкостях обертання, що зменшує механічне навантаження на всю систему. Корпус виготовлений зі сталі, але не залишено його без захисту – застосовано катодне ґрунтування та поліестрове фарбування. Це стандартна процедура в галузі, яка ефективно захищає від корозії в складних умовах вологості або хімічного впливу.

Асинхронний однофазний двигун (230В 50Гц) має клас термічної ізоляції F та ступінь захисту IP 65. Це означає, що пристрій захищений від проникнення пилу та сильного струменя води, що дозволяє його монтаж у місцях, які потребують частого миття або піддаються бризкам. Діапазон робочих температур є широким: від -40°C до +70°C у цій конкретній моделі (серія 450–630), що робить її універсальним рішенням як для холодних зовнішніх складів, так і для гарячих виробничих цехів.

Експлуатаційні параметри та можливості регулювання

Вентилятор досягає максимальної продуктивності на рівні 6940 м³/год при статичному тиску до 142 Па. При таких параметрах споживання потужності становить близько 591 Вт, а сила струму не перевищує 2,5 А. Рівень шуму, що генерується пристроєм, становить 63 дБ(А), що є прийнятним значенням для більшості промислових об'єктів, хоча в місцях, що вимагають тиші, може знадобитися додаткове звукопоглинання. Швидкість обертання крильчатки становить 1410 об/хв.

Для монтажників важлива можливість регулювання швидкості обертання шляхом зміни напруги живлення (напругове регулювання). Це дозволяє адаптувати повітряний потік до поточних потреб вентиляції без необхідності заміни всього пристрою або використання складних частотних перетворювачів (хоча трифазні двигуни також підтримують частотне регулювання). Маса пристрою становить 21 кг, що полегшує монтаж у вертикальному або горизонтальному положенні за допомогою стандартних стінних або стельових кронштейнів. Розподільна коробка розташована безпосередньо на корпусі, що скорочує час електричного підключення та усуває необхідність використання додаткових зовнішніх розподільних щитів для самого вентилятора.
