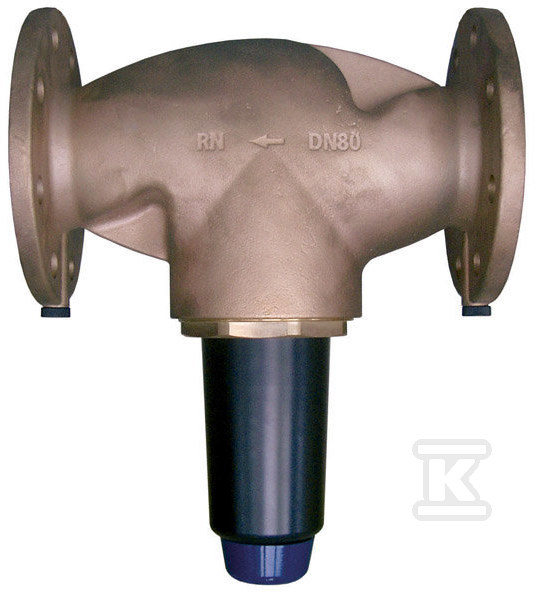

Редуктор тиску 6247 3 дюйми 6247.80.000

Застосування та принцип дії в промислових системах

Редуктор тиску з номінальним діаметром DN80 (3 дюйми) призначений для точного регулювання тиску у великих промислових системах. Його основне завдання — зниження тиску робочих середовищ, таких як вода, стиснене повітря, інертні гази або нелипкі рідини, до безпечного рівня для подальшої ділянки системи. Це обладнання є ключовим у випадках, коли стабільність тиску при певній витраті визначає коректну роботу всієї системи, наприклад, у промислових мережах водопостачання.

Завдяки використанню одного регулювального картриджа ця модель ефективно компенсує коливання тиску на вході, забезпечуючи стабільні параметри на виході. Варто звернути увагу на діапазон регулювання: вихідний тиск можна налаштувати в межах від 1,5 до 6 бар, що забезпечує високу гнучкість при проєктуванні систем із різними вимогами. Максимально допустимий робочий тиск на вході становить 16 бар, що дозволяє встановлювати пристрій навіть у системах з високою витратою.

Конструкція та технічні засоби захисту

Ключовим конструктивним елементом цього редуктора є вбудований захисний фільтр із нержавіючої сталі. Сітка має отвори діаметром 0,6 мм, що ефективно затримує механічні домішки від потрапляння в регулювальний механізм. Такий захист подовжує термін служби пристрою та мінімізує ризик несправностей, спричинених засміченням. Фланцеві з'єднання виконані відповідно до стандарту prEN 1092-3, що полегшує монтаж і забезпечує герметичність з'єднань у складних умовах експлуатації.

Пристрій характеризується високою витратою, адаптованою до його розміру:

• При діаметрі DN80 максимальна витрата становить 36 м³/год у стандартних умовах роботи.
• У умовах, що вимагають більшої витрати, вона може досягти 61 м³/год.

Слід пам'ятати, що температура середовища не повинна перевищувати 30°C. Це важливе обмеження зумовлене внутрішньою конструкцією та матеріалами, використаними для виготовлення регулювального картриджа. Якщо планується монтаж у середовищі з вищими температурами, необхідно підібрати іншу модель або застосувати додаткове охолодження перед редуктором.

Підбір та умови експлуатації

Вибір відповідного розміру редуктора (у даному випадку DN80) завжди має залежати від очікуваної максимальної витрати в системі. Неправильно підібраний елемент може призвести до надмірних втрат тиску або шуму під час роботи. Для порівняння можливостей усієї серії типу 6247 варто зазначити, що менша модель DN65 стандартно обслуговує 24 м³/год (максимально понад 48 м³/год), тоді як більша DN100 досягає відповідно 56 м³/год та 78 м³/год при максимальному навантаженні. Такі дані допомагають точно підібрати пристрій до специфіки системи без необхідності використання додаткових аксесуарів для підтримки витрати.

Монтаж пристрою вимагає дотримання норм щодо фланцевих з'єднань та врахування напрямку потоку, вказаного на корпусі редуктора. Через специфіку роботи з газоподібними та рідкими середовищами під тиском регулярні технічні огляди є необхідними для підтримки герметичності та коректної роботи фільтруючої сітки та регулювального механізму.
