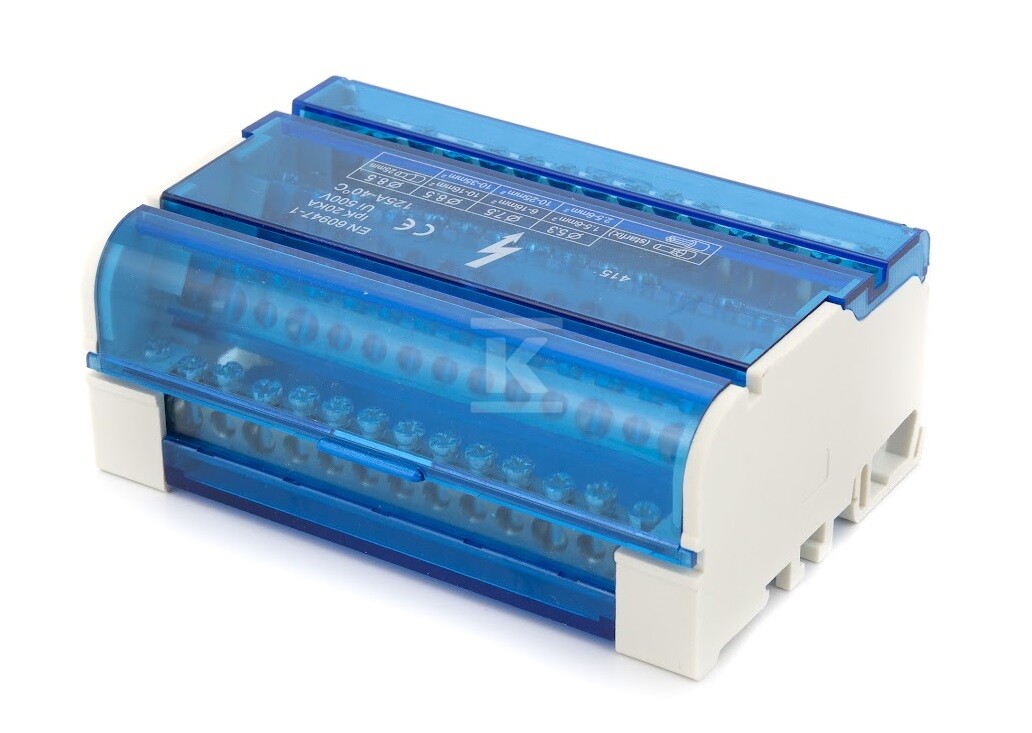

Розподільний блок LBR-4x15 LBR-4X15

Універсальний розподільний блок для ефективного розподілу енергії

Розподільний блок LBR-4x15 – це надійний пристрій, призначений для ефективного розподілу електричної енергії як всередині розподільних шаф, так і у відкритих установках. Його конструкція поєднує в собі довговічність, безпеку та гнучкість монтажу, що робить його ідеальним вибором як для професійних монтажників, так і для кінцевих користувачів. Виготовлений з високоякісних матеріалів, забезпечує стабільні та безпечні електричні з'єднання.

Конструкція та експлуатаційні характеристики

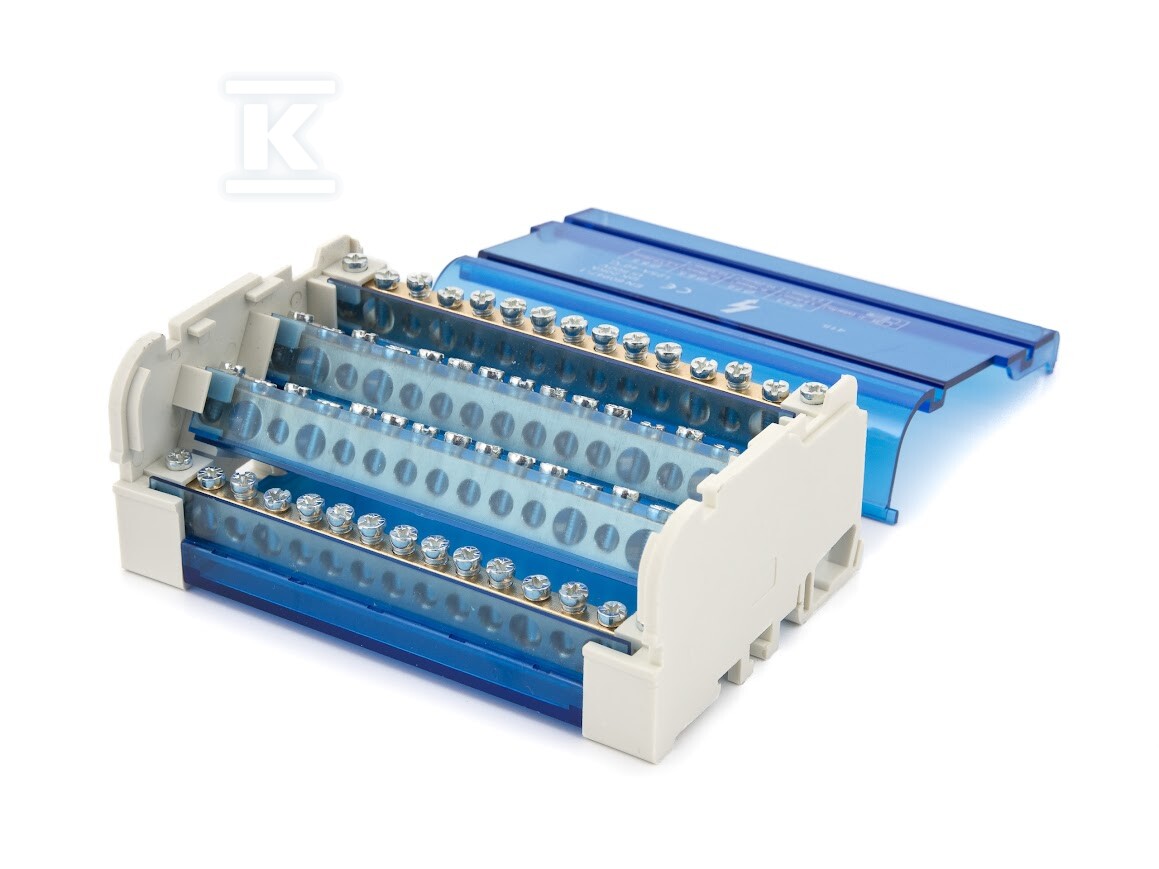

Корпус блоку виготовлений з міцного поліаміду PA, що гарантує його стійкість до механічних пошкоджень та тривалий термін експлуатації. Затискачі, виготовлені з нікельованої латуні, забезпечують відмінний електричний контакт і мінімізують ризик корозії. Прозора кришка дозволяє швидко та легко візуально перевірити стан з'єднань без необхідності демонтажу. Блок можна встановити на стандартну DIN-рейку TH35 або безпосередньо на плиту за допомогою двох гвинтів – це значно полегшує встановлення в різних умовах. Можливість підключення проводів як з ізольованими наконечниками, так і без них, підвищує його універсальність.

Електричні параметри та сфера застосування

Розподільний блок LBR-4x15 характеризується високими електричними параметрами: номінальний струм 125A при 40°C, струм короткого замикання 4,5kA та піковий струм короткого замикання 20kA. Номінальна ізоляційна напруга становить 500V AC. Дозволяє підключити проводи перерізом від 2,5 mm² до 35 mm², завдяки чому підходить для різноманітних застосувань в електричних установках. Затискачі доступні в трьох розмірах: 11x Ø5,3mm², 2x Ø7,5mm² та 2x Ø9,0mm². Відповідність стандарту EN60947-1 підтверджує його високий рівень безпеки та якість виготовлення.

Блок дозволяє підключити проводи перерізом від 2,5 mm² до 6 mm², від 10 mm² до 25 mm² та від 10 mm² до 35 mm². Електричні параметри включають номінальний струм 125A при температурі 40°C, струм короткого замикання на рівні 4,5kA та піковий струм короткого замикання, що становить 20kA. Номінальна ізоляційна напруга становить 500V AC.

Розміри блоку становлять 132 x 45 x 87 mm. Колір корпусу – синій.
