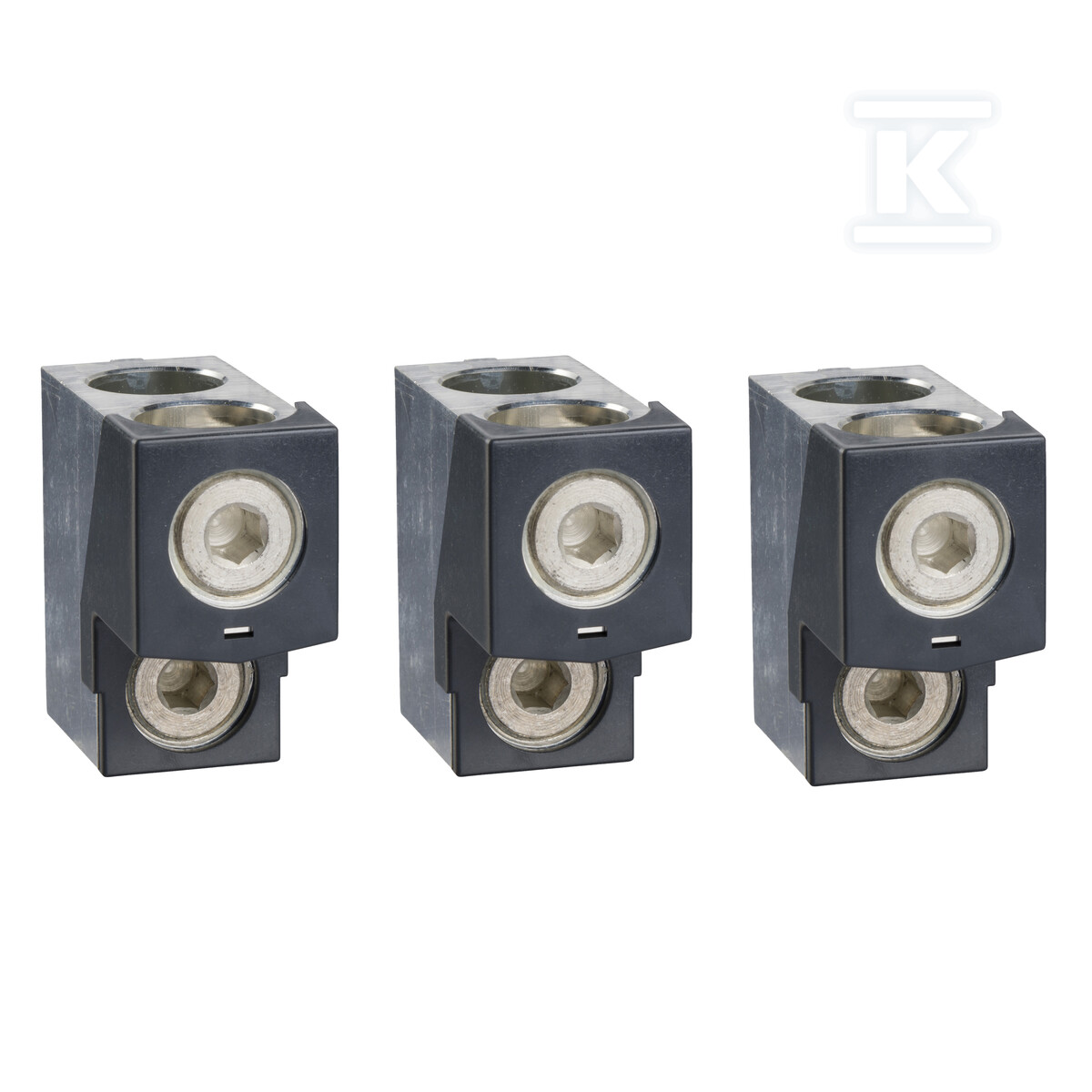

З'єднувачі 2x (35-240 mm²) Compact INV/INS NSX400, 3 шт. LV432481

Алюмінієві кабельні з'єднувачі для розподільчих пристроїв NSX та CVS

Алюмінієві неізольовані кабельні з'єднувачі LV432481 є ключовим елементом системи з'єднань у електричних розподільчих пристроях. Ці спеціалізовані аксесуари були розроблені для забезпечення стабільних з'єднань у пристроях марки Schneider Electric, що дозволяє монтажникам виконувати надійні кабельні з'єднання.

Конструкція та системна сумісність

З'єднувачі виготовлені з високоякісного алюмінію, що гарантує відмінну електропровідність та стійкість до корозії у складних умовах навколишнього середовища. Кожен з'єднувач дозволяє підключити два паралельні проводи з перерізом від 35 mm² до 240 mm², підтримуючи як мідні, так і алюмінієві кабелі. Така універсальність матеріалів усуває потребу у використанні різних типів з'єднувачів в одній інсталяції.

Система сумісності охоплює широкий спектр пристроїв: ComPact NSX 400/630, версії DC цих моделей, EasyPact CVS 400/630, а також серії INS та INV. З'єднувачі монтуються безпосередньо на існуючі клеми пристроїв або прямокутні подовжувачі клем, що спрощує процес монтажу та усуває потребу в додаткових проміжних елементах.

Робочі параметри та експлуатаційні переваги

Номінальний струм до 630A дозволяє застосовувати їх у застосунках з високим струмовим навантаженням, типових для головних розподільчих контурів. Система гвинтового з'єднання забезпечує стабільний електричний контакт навіть під час змін температури та вібрацій, мінімізуючи ризик перегріву точок з'єднання.

Комплект містить 3 штуки готових до монтажу елементів, що дозволяє виконати повне трифазне з'єднання або два незалежні однофазні контури. Компактна конструкція економить місце в розподільчому пристрої, а неізольований дизайн полегшує контроль стану з'єднань під час експлуатаційних оглядів.

Практичне застосування та переваги для монтажника

Ці аксесуари добре підходять для модернізації існуючих інсталяцій та створення нових розподільчих систем. Можливість паралельного проведення двох проводів через один з'єднувач зменшує кількість точок з'єднання, що забезпечує більшу надійність усієї інсталяції. Алюмінієва конструкція усуває проблему гальванічної корозії при контакті з різними провідними матеріалами.

Використання двох проводів перерізом 240 mm² кожен дозволяє пропускати струм до 630A при збереженні допустимої щільності струму 1,3 A/mm² для алюмінію. Монтаж безпосередньо на клеми пристроїв NSX та CVS усуває потребу у використанні додаткових шин або кабельних подовжувачів.
