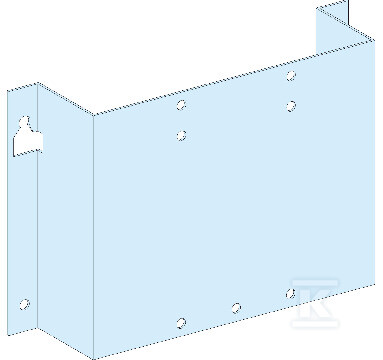

Вертикальна монтажна плата для постійного встановлення Compact NSX-INS250 у розподільчі пристрої PrismaSet LVS03050

Вертикальна монтажна панель для розподільчих пристроїв PrismaSeT

Монтажна панель LVS03050 є ключовим елементом системи розподільчих пристроїв PrismaSeT G, що дозволяє здійснювати вертикальний монтаж електричних апаратів у стаціонарному положенні. Розроблена спеціально для апаратів Compact NSX, INS та INV, вона є надійною монтажною основою для професійних електроенергетичних систем.

Конструкція та матеріали

Панель виготовлена з сталевого листа розміром 300×250 mm, що забезпечує оптимальну монтажну поверхню для широкого спектра апаратів. Сталева конструкція гарантує високу механічну міцність та стабільність під час експлуатації. Поверхня пройшла процес електрофорезу та покрита шаром епоксидно-поліефірного порошкового фарбування, що забезпечує відмінну корозійну стійкість та естетичний вигляд.

Покриття поверхні у білому кольорі RAL 9003 характеризується матовою та текстурованою структурою, що не лише покращує естетичні властивості, а й полегшує підтримання чистоти під час експлуатації. Відсутність перфорації панелі забезпечує однорідну несучу поверхню, усуваючи потенційні точки ослаблення конструкції.

Сумісність та застосування

Система дозволяє монтувати широкий спектр апаратів компанії Schneider Electric:

• EasyPact CVS100...160/250 - як версії без захисту від диференційного струму, так і з ним
• ComPacT INS250 - ізолятори
• ComPacT INV100...250 - компенсаційні вимикачі
• ComPacT NSX100...160/250 - автоматичні вимикачі (current-breaking switches)

Панель сумісна з різними конфігураціями розподільчих пристроїв:

• PrismaSeT G gaine d'armoire/gaine de coffret - ширина 300mm
• Prisma Pack 250 coffrets Pack - ширина 300mm
• PrismaSeT P cellules - розміри 400×400mm

Система підтримує як стаціонарні інсталяції, так і plug-in (вставні), а також різні типи керування — через манет або безпосередню фронтальну поворотну рукоятку.

Робочі параметри та безпека

Конструкція відповідає вимогам стандарту CEI 61439-2, що підтверджено сертифікатом ASTA, гарантуючи найвищі стандарти безпеки та надійності. Маса панелі, що становить лише 0,54 kg, полегшує транспортування та монтаж, не створюючи надмірного навантаження на конструкцію розподільчого пристрою.

Залежно від конфігурації апарату система забезпечує:

• 9 вертикальних модулів для апаратів без диференційного захисту
• 13 вертикальних модулів для апаратів з диференційним захистом
• Можливість інсталяції як одиничного виробу або багатополюсного комплекту (3P/4P)

Продукт охоплений програмою Green Premium, що означає повну відповідність найновішим екологічним нормам та відсутність речовин SVHC у складі. Декларація RoHS підтверджує відсутність токсичних важких металів та ртуті.
