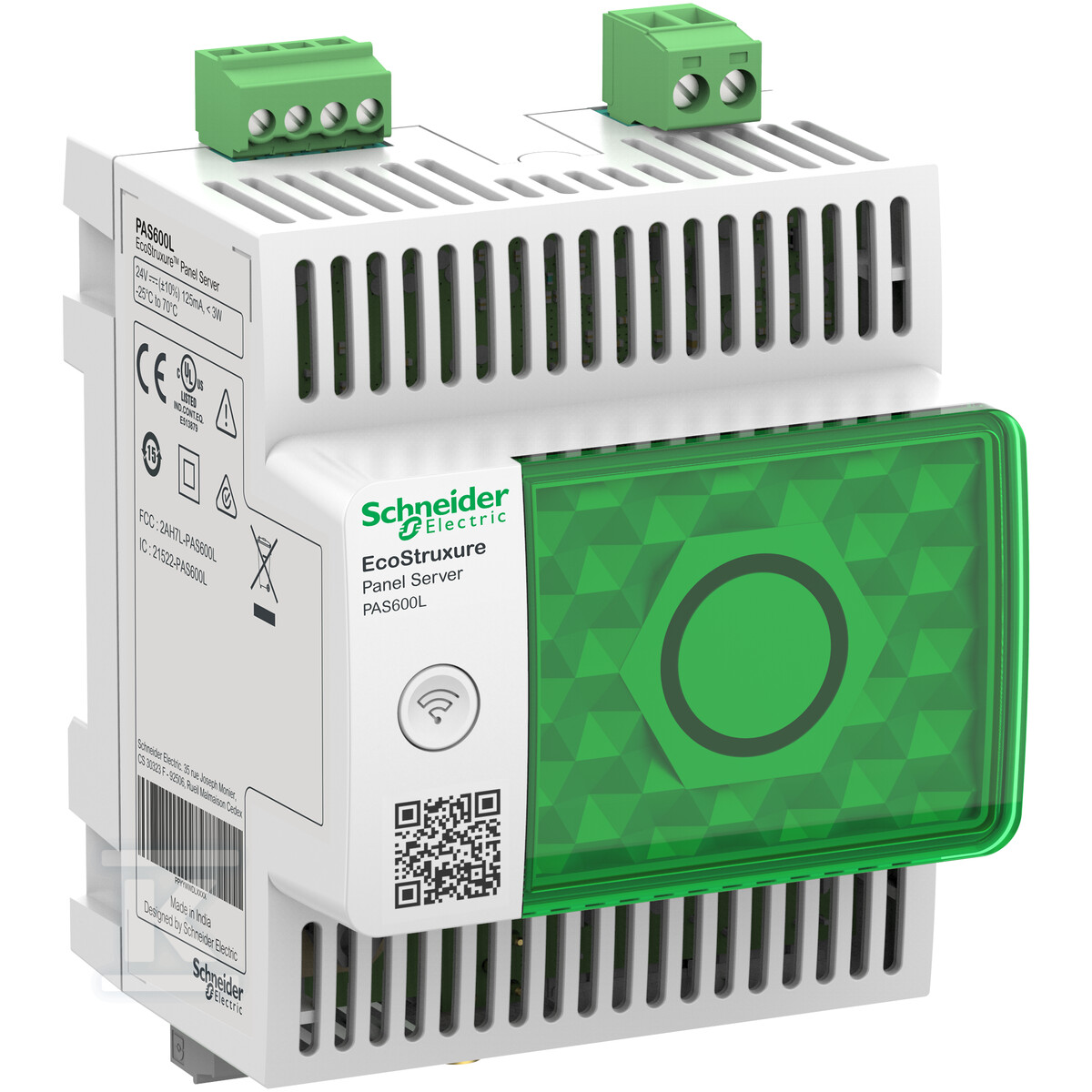

Універсальний шлюз Modbus EcoStruxure Panel Server, концентратор бездротових пристроїв, 24 VDC PAS600L

Універсальний шлюз Modbus для систем IoT

Універсальний шлюз Modbus EcoStruxure Panel Server PAS600L — це компактний концентратор даних, що забезпечує інтеграцію дротових та бездротових розумних IoT-пристроїв із програмним забезпеченням для граничного керування або хмарними додатками. Шлюз підтримує пристрої Modbus/RS485 та Modbus/TCP, доступні на ринку, включаючи лічильники енергії та захисні пристрої компанії SCHNEIDER ELECTRIC та інших виробників.

Пристрій підтримує двосторонній бездротовий зв'язок, а також радіоінтерфейс IEEE 802.15.4 та Wi-Fi 2.4 GHz, що дозволяє підключати бездротові пристрої Schneider Electric, такі як PowerTag Energy, PowerLogic HeatTag, Power Tag Ambiant, Power Tag control та інші сумісні IoT-рішення.

Технічні параметри та умови експлуатації

Шлюз живиться від напруги 24 VDC з максимальною споживаною потужністю 3 W. Пристрій працює в діапазоні температур від -25°C до +70°C при відносній вологості 5-95%.

Конструкція забезпечує ступінь захисту IP40 на передній панелі та IP20 для корпусу. Розміри пристрою становлять 72 mm ширини, 70,2 mm глибини та 93 mm висоти, при вазі лише 181 g. Монтаж здійснюється на DIN-рейку в модульному корпусі за допомогою затискної системи.

Системна сумісність та комунікаційні протоколи

Пристрій підтримує протокол TCP/IP та стандартні комунікаційні інтерфейси: два порти Ethernet RJ45 10/100 Base-T та відкритий роз'єм Modbus RS485. Шлюз може одночасно обслуговувати до 32 пристроїв Modbus RTU, 128 пристроїв Modbus TCP/IP та до 40 бездротових пристроїв IEEE 802.15.4.

Сумісність охоплює повний спектр програмного забезпечення EcoStruxure: від граничних рішень, таких як Power Monitoring Expert чи Building Operations, до хмарних додатків, як-от Facility Expert чи Energy Hub. Пристрій оснащений пам'яттю NAND ємністю 512 MB, двома цифровими входами для безнапружних контактів та можливістю підключення зовнішньої антени Wi-Fi/бездротового зв'язку через роз'єм RP-SMA.

Відповідність стандартам та сертифікація

Універсальний шлюз має найважливіші міжнародні сертифікати, що підтверджують його відповідність стандартам безпеки: CE, UL/CSA, IEC61010, UL61010, а також сертифікацію для морського сектору IEC61443-4-1. Додатково він відповідає вимогам стандартів RCM, EAC та UKCA.

Пристрій розроблений відповідно до екологічних стандартів як продукт Green Premium — упаковка виготовлена з переробленого картону (вуглецевий слід становить 617 kg еквівалента CO2).
