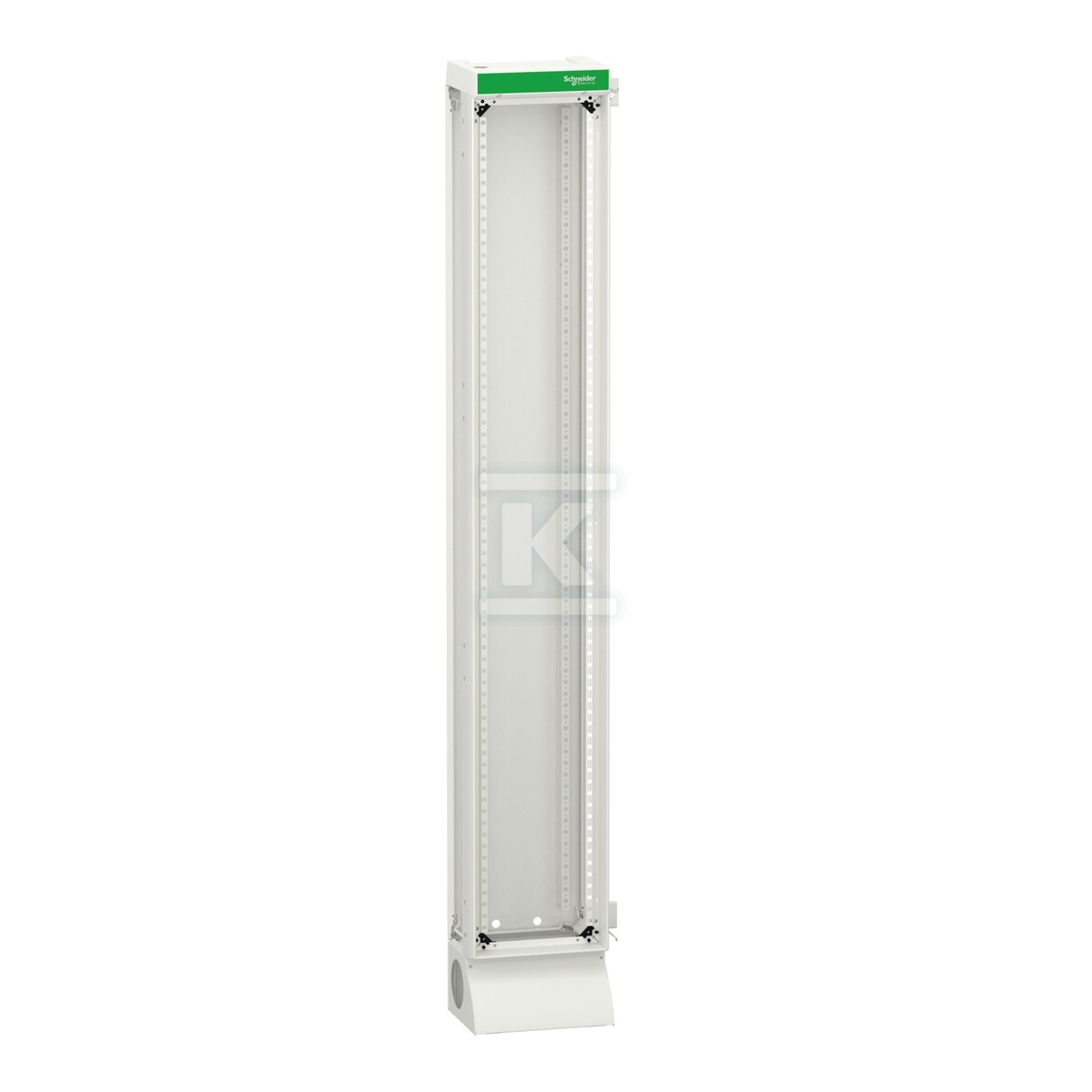

Розширення діапазону 36 модулів IP30 300mm для розподільчих пристроїв PrismaSet LVS08275

Розширення відсіку для систем PrismaSet G

Розширення відсіку PrismaSet G — це функціональний кабельний корпус, розроблений для систем низьковольтних розподільних пристроїв. Продукт шириною 300 mm та висотою 1980 mm (без постамента) забезпечує 36 вертикальних модулів, що дозволяє встановлювати електричні компоненти в конфігураціях, які потребують більшого монтажного простору.

Конструкція та матеріали виконання

Корпус виготовлений зі сталі, що пройшла професійну захисну обробку, яка включає електрофорез та гарячу полімеризацію поліефірного епоксидного порошку. Поверхня має текстуроване та матове оздоблення білого кольору (RAL 9003) з порошковим фарбуванням, що гарантує тривалу стійкість до корозії та механічних пошкоджень.

Конструкція відповідає вимогам класу захисту IP30 з можливістю підвищення до IP40-IP43 шляхом додавання дверей та даху. Механічна стійкість підтверджена класом IK07, а сейсмічні випробування згідно з нормою IEC 60068-2-57 підтверджують стійкість до вібрацій до рівня 2.5G.

Електричні параметри та відповідність нормам

Розширення відсіку забезпечує електричні параметри, адаптовані до вимог сучасних низьковольтних установок. Номінальна напруга ізоляції становить 1000 V, номінальний струм — 630 A при температурі навколишнього середовища 40°C, а стійкість до струму короткого замикання сягає рівня 50 kA. Короткочасна стійкість до струму короткого замикання становить 25 kA протягом 1 секунди, тоді як піковий струм короткого замикання досягає значення 53 kA.

Продукт відповідає вимогам міжнародних стандартів IEC 61439-1, IEC 61439-2 та IEC 62208, маючи сертифікати ASTA та EAC, що підтверджують відповідність європейським стандартам безпеки.

Практичне застосування та можливості конфігурації

Розширення відсіку призначене для монтажу як окремо стоячий елемент у системах розподільних пристроїв PrismaSet G. Воно дозволяє створювати багатомодульні конфігурації шляхом встановлення блоків поруч один з одним без необхідності замовляти окремі передні панелі.

Конструкція передбачена для метричного монтажу з можливістю встановлення компонентів шириною стандартного модуля (18 mm) та більшого (50 mm). Система не містить дверей або замків у стандартній комплектації, що дозволяє індивідуально підбирати аксесуари відповідно до специфічних монтажних вимог.

Габаритні розміри становлять рівно 300 × 1980 × 205 mm (ширина × висота × глибина), а власна маса пристрою становить близько 18 kg. Продукт охоплений програмою Green Premium з повною відповідністю директивам REACH та RoHS UE.
