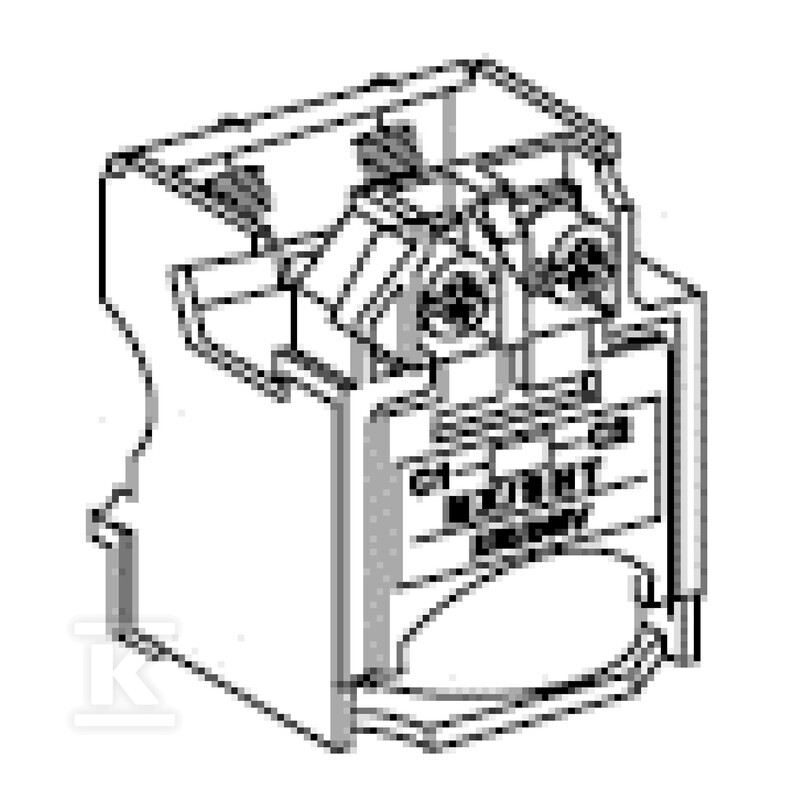

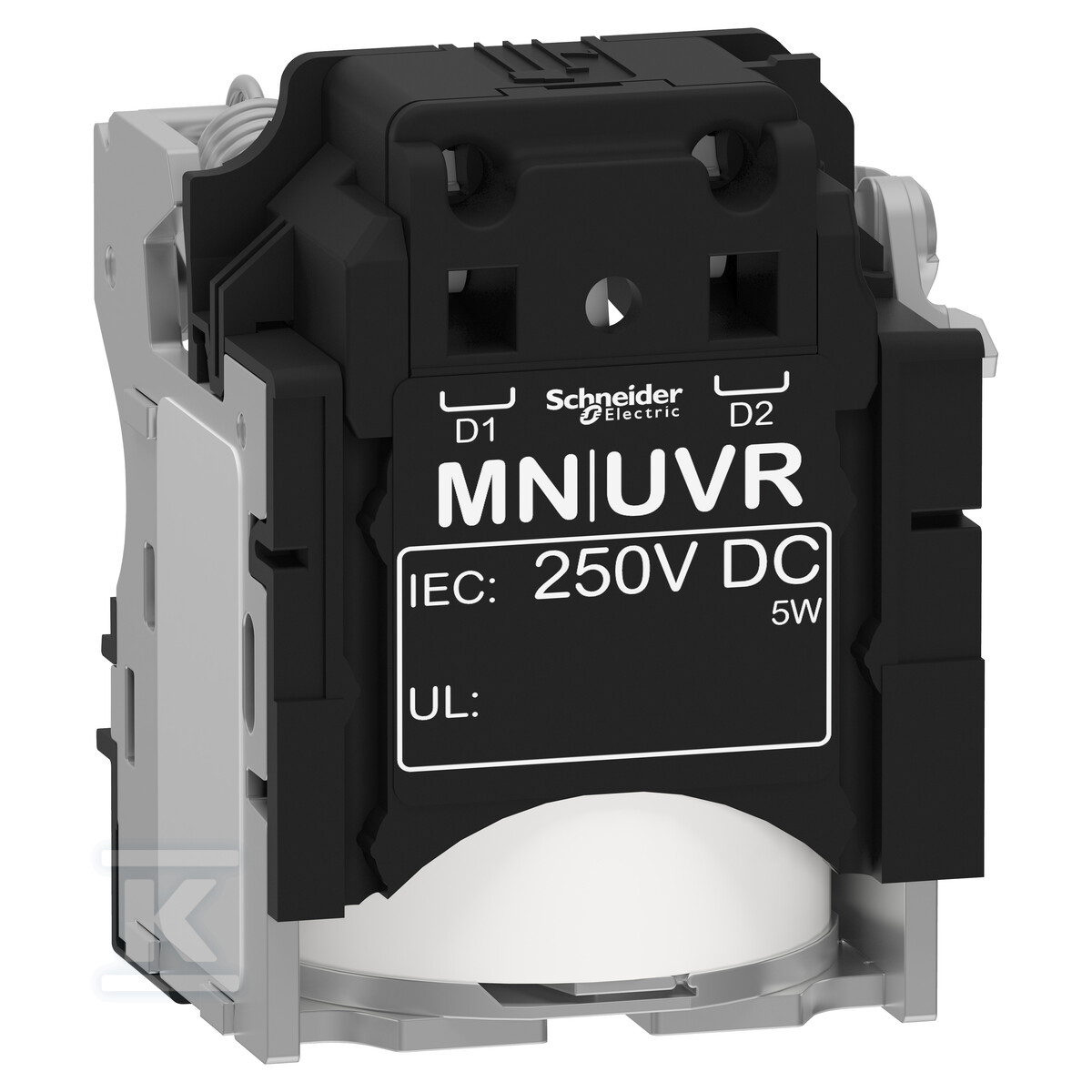

Розчіплювач за зниженням напруги MN, ComPacT NSX, 250VDC LV429414

Професійний захист від падіння напруги

Розкладник зниження напруги MN є ключовим елементом систем захисту в електричних інсталяціях, забезпечуючи автоматичний захист від небезпечних падінь напруги. Пристрій був розроблений спеціально для автоматичних вимикачів ComPacT NSX, а також сумісних серій PowerPact Multistandard та EasyPact CVS.

Робочі параметри та технічні характеристики

Пристрій працює при напрузі керування 250V DC з точно визначеними порогами спрацювання. Поріг розмикання становить 0.35-0.7 x Un, тоді як поріг замикання — 0.85 x Un, що гарантує безпечну та передбачувану поведінку системи. Час відгуку становить лише 50 ms, забезпечуючи миттєву реакцію на небезпечні падіння напруги.

Потужність утримання живлення становить 5W, а пускова потужність — 10W (у деяких варіантах до 30VA), що дозволяє економічно живити контрольний контур. Електричні з'єднання здійснюються за допомогою сучасних пружинних клем із перерізом проводів 0.5-1.5 mm² (AWG 20-AWG 16) або, опціонально, через гвинтові з'єднання.

Застосування, конструкція та сумісність з інсталяцією

Основною функцією розкладника є автоматичне розмикання автоматичного вимикача у разі падіння напруги керування нижче безпечного рівня 35% від номінального значення. Цей механізм захищає двигуни та інші споживачі від шкідливої дії зниженої напруги, яка може спричинити перегрів обмоток, падіння крутного моменту та некоректну роботу пристроїв.

Системи аварійного вимкнення (Emergency Off) та додатки для дистанційного керування вимагають точного контролю моменту роз'єднання контуру при виникненні небезпечних умов живлення.

Розкладник монтується у фіксованій конфігурації (Fixed mounting mode) безпосередньо на корпусі автоматичного вимикача, що усуває потребу в додаткових монтажних елементах. Розміри пристрою становлять 161 × 140 × 86 mm (висота × ширина × глибина), що забезпечує компактну інтеграцію з наявними розподільними щитами.

Сумісність охоплює повний спектр вимикачів ComPacT NSX у діапазонах від NSX100 до NSX630, а також їх спеціалізовані варіанти DC та PV. Кожен вимикач може бути оснащений максимум одним розкладником MN або MX.

Відповідність стандартам та сертифікація

Продукт відповідає вимогам міжнародних стандартів EN/IEC 60947, має сертифікати CCC та EAC для азійських ринків, а також відповідає вимогам морських специфікацій класу naval applications. На пристрій надається гарантія виробника терміном на 18 місяців, що підтверджує високу якість виконання та надійність роботи в складних промислових умовах.

Schneider Electric декларує повну відповідність директиві RoHS та пропонує продукт як частину лінійки Green Premium — екологічне рішення, що мінімізує вплив на навколишнє середовище протягом усього життєвого циклу продукту.
