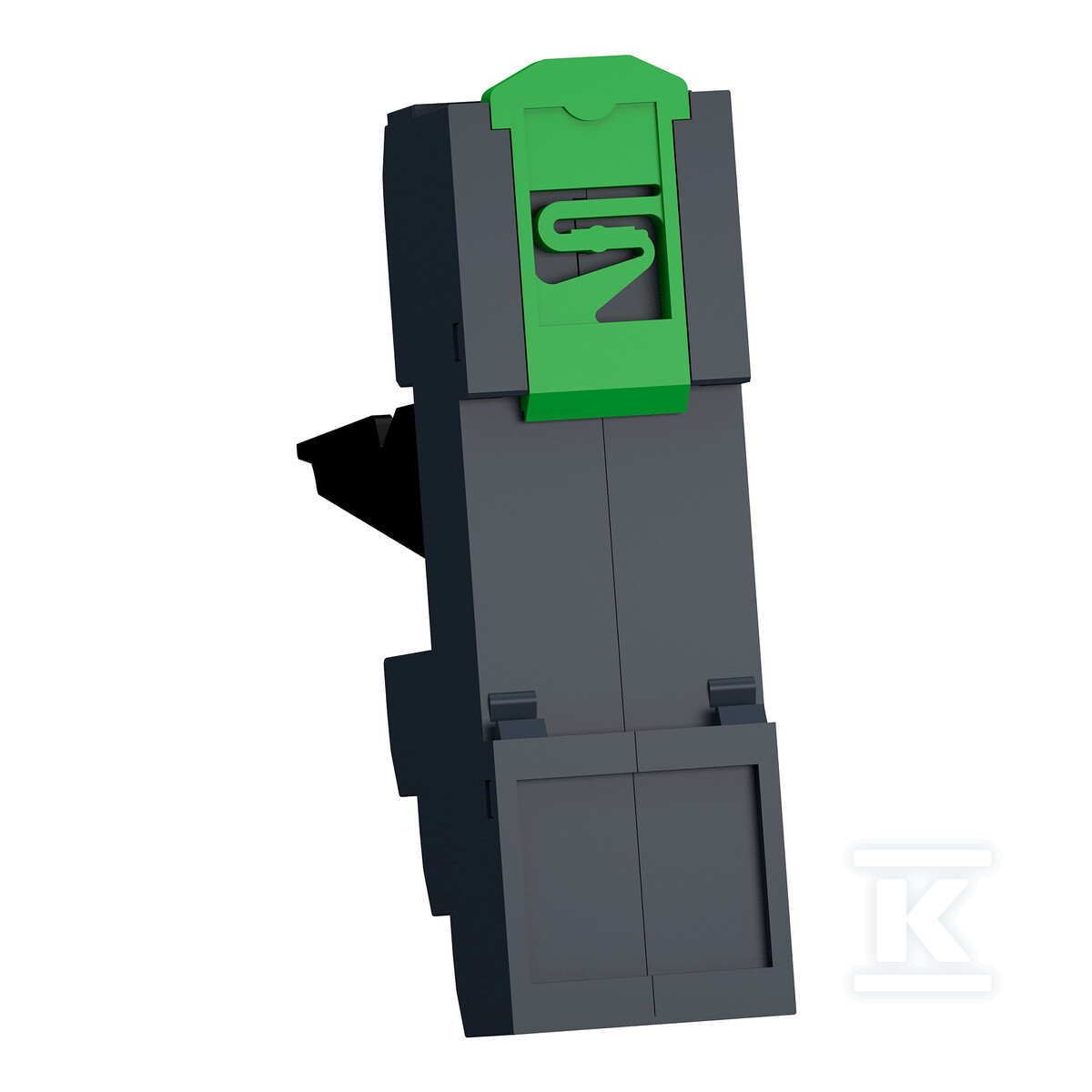

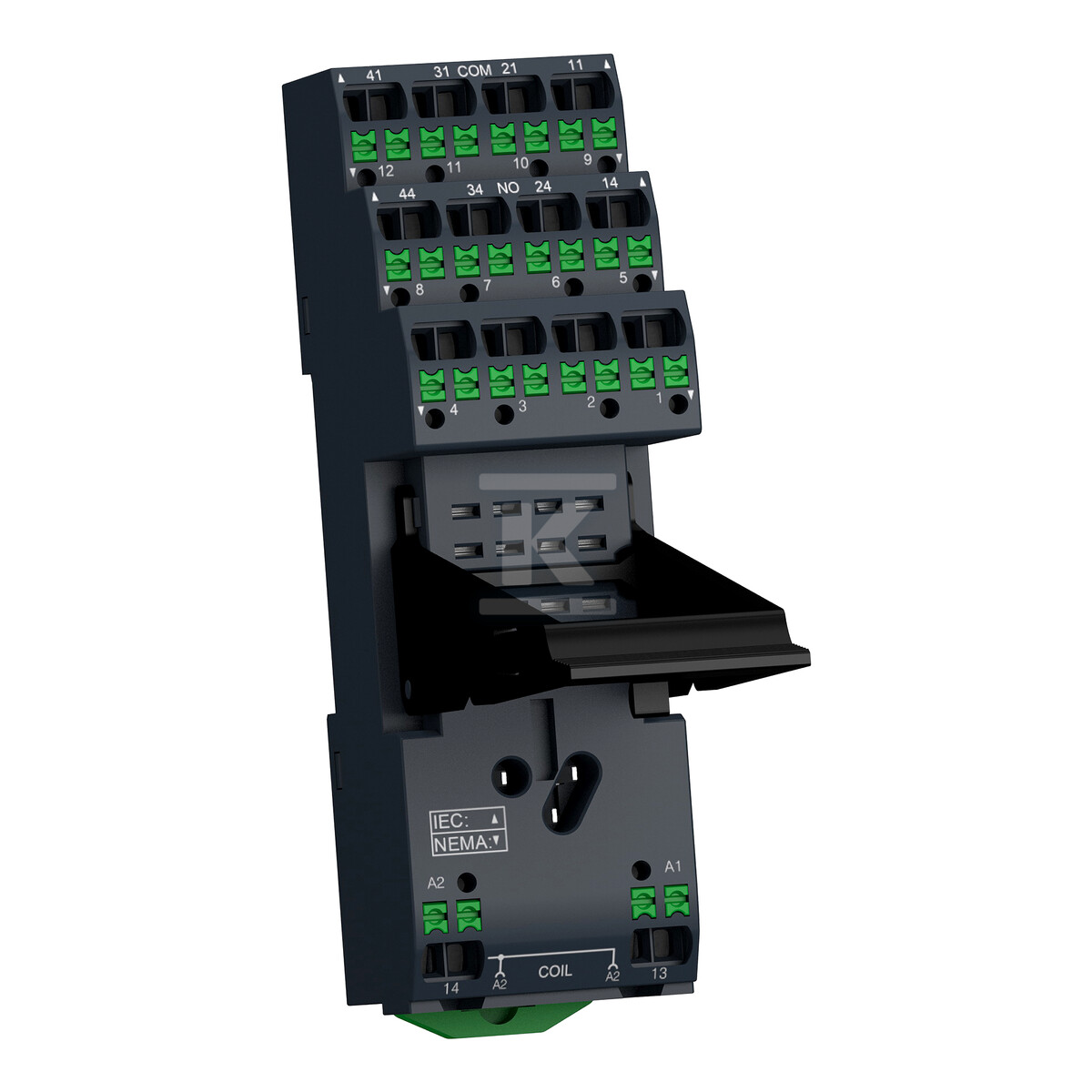

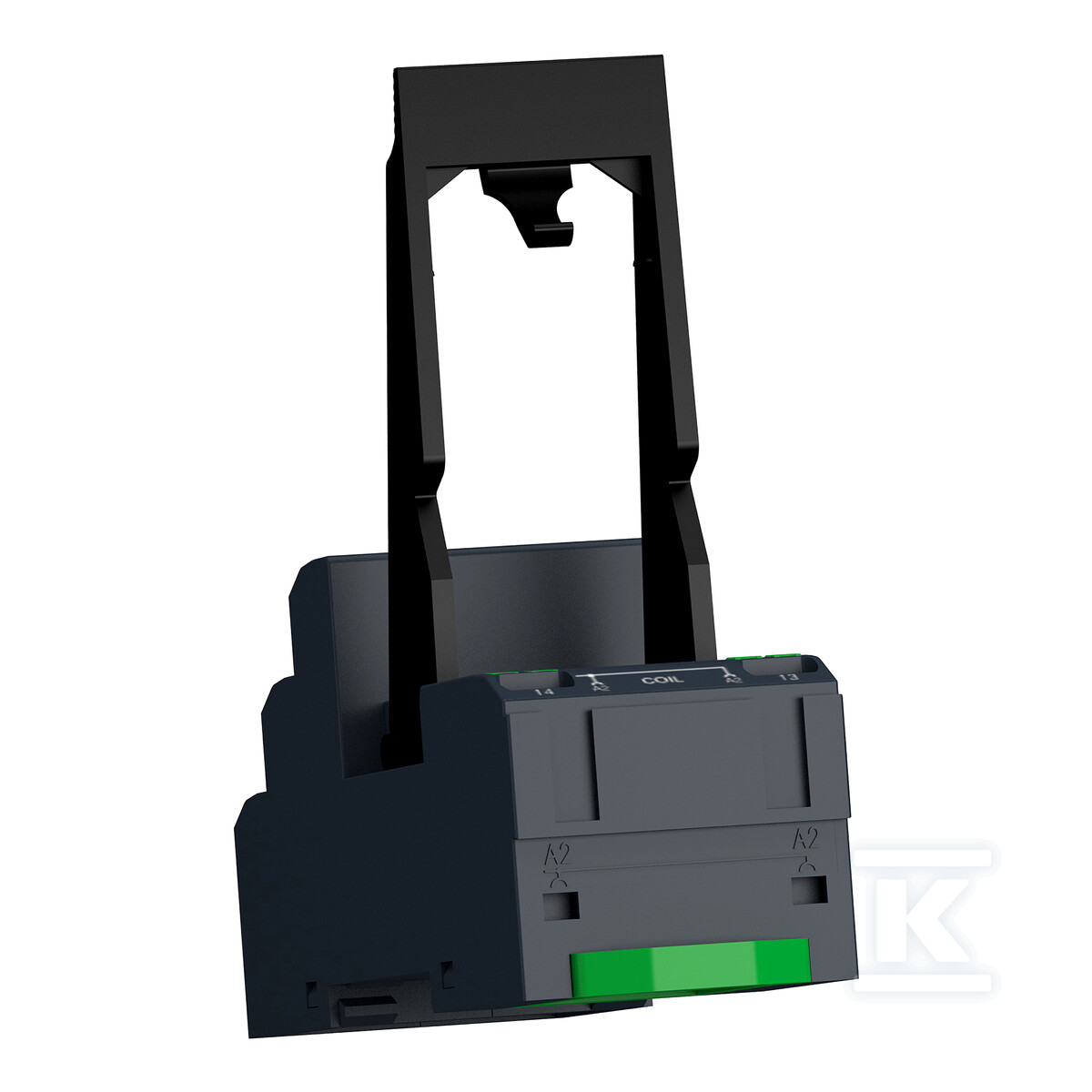

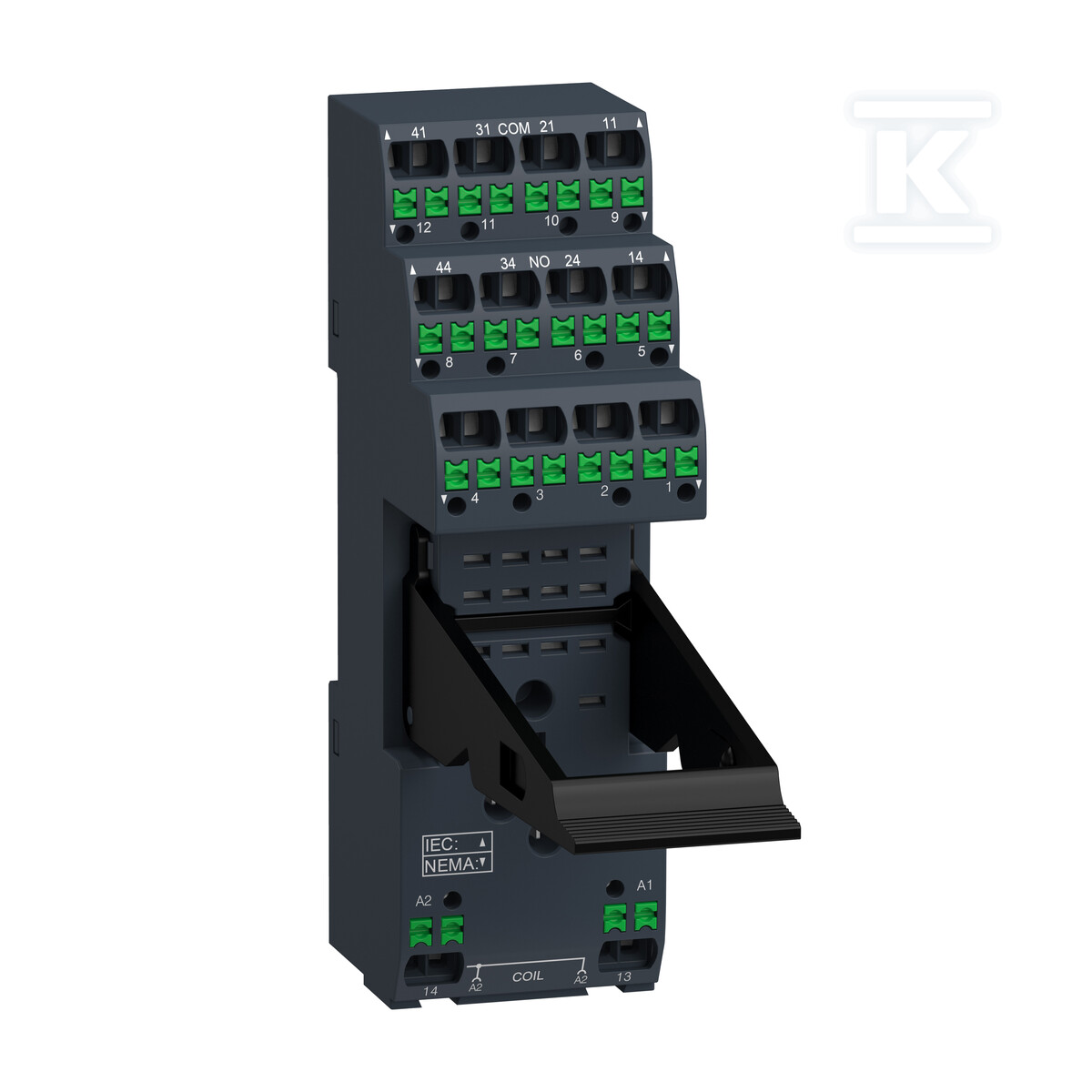

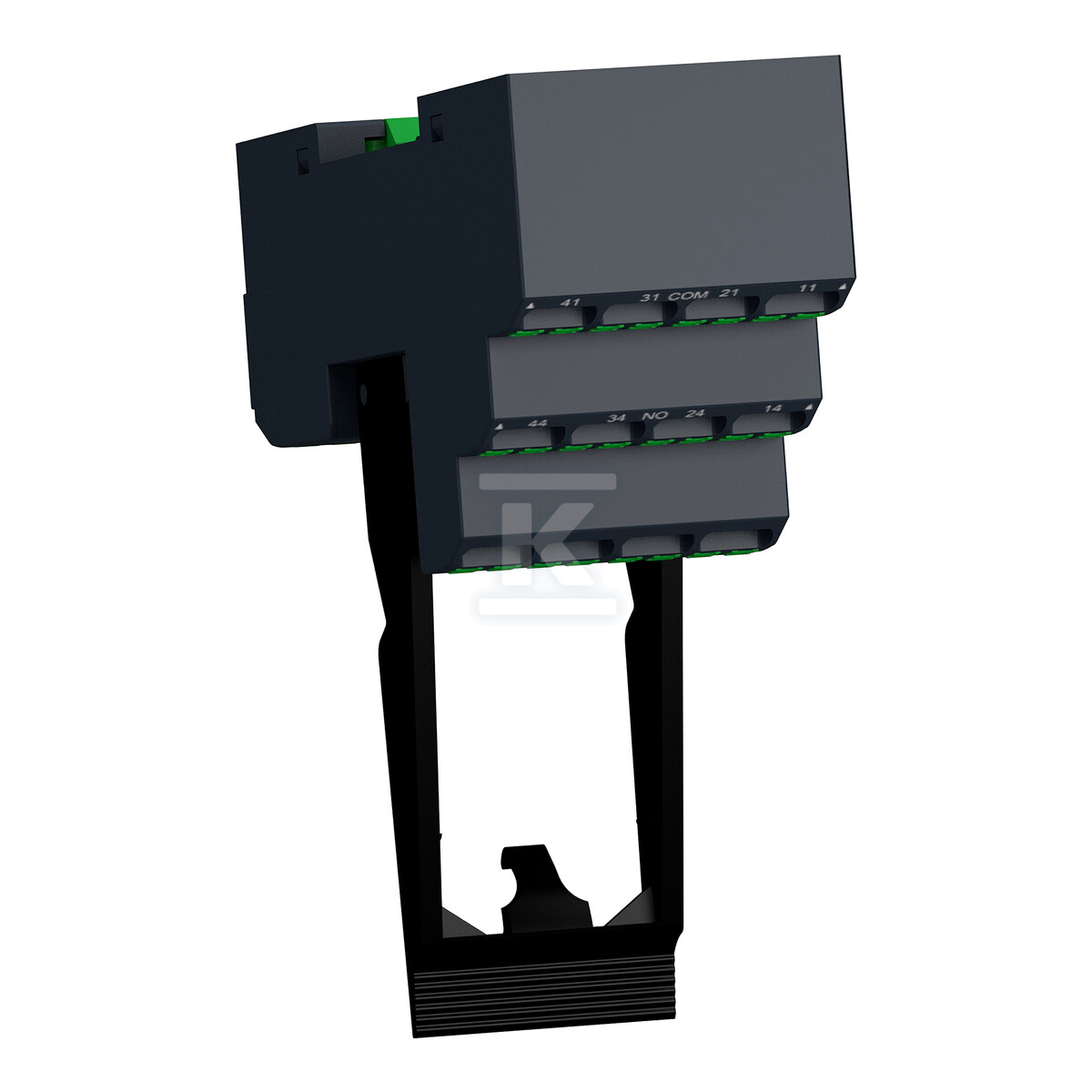

Роз'єм штекерний із затискачем RXM2/RXM4 RXZE14P

Гніздо штепсельне Harmony RXZ для реле RXM — компактне рішення для промислових застосувань

Гніздо штепсельне RXZE14P — це професійний компонент системи Harmony компанії Schneider Electric, розроблений спеціально для роботи з електромеханічними реле серії RXM. Пристрій є ідеальним рішенням для монтажників, які працюють з контурами керування та промислової автоматики.

Конструкція та системна сумісність

Гніздо RXZE14P був розроблений з думкою про максимальну універсальність застосування. Він підтримує як реле RXM з двома перемикаючими контактами (2C/O) з струмом 12A, так і реле RXM з чотирма перемикаючими контактами (4C/O) з струмом 6A. Така гнучкість дозволяє підбирати оптимальну конфігурацію контактів для конкретного застосування без необхідності зміни всієї системи.

Конструкція використовує плоскі піни (flat pins), які забезпечують надійне та повторюване електричне з'єднання між гніздом і реле. Окреме розташування контактів (separate contact arrangement) усуває ризик перешкод між окремими каналами, що є особливо важливим у застосуваннях, які потребують ізоляції сигналів.

Система підключення push-in та електричні параметри

Удосконалена система пружинних клем типу push-in дозволяє швидко монтувати дроти без використання інструментів. Технологія "push 'n stay" дозволяє одноразово вставити дріт, який потім автоматично блокується пружинним механізмом. Система підтримує дроти:

• Гнучкі з наконечником: 1×0.5...1×1.5 mm² (AWG 20...AWG 16)
• Одножильні без наконечника: 1×0.5...1×1.5 mm² (AWG 20...AWG 16)

Електричні параметри гарантують широкий спектр застосувань — пристрій працює з напругою до 250V AC (стандарт IEC) або 300V AC (стандарт UL). Постійний струм відповідає типу реле — максимум 12A при конфігурації 2C/O або 6A при конфігурації 4C/O, а тепловий струм адаптований до конкретної конфігурації контактів.

Монтаж та монтажні розміри

Компактна конструкція гнізда була розроблена з метою оптимального використання простору в розподільних щитах та шафах керування. Розміри пристрою: ширина 31mm, висота 85mm, глибина 98mm, а монтаж здійснюється на стандартну DIN-рейку TH-35 mm за допомогою механізму clip-on. Вага близько 80 грамів мінімізує навантаження на конструкцію рейки.

Можливість від'єднання клем значно спрощує обслуговування — заміна або технічне обслуговування реле не потребує демонтажу всього кабелювання. Водночас відсутність можливості розширення додатковими модулями зберігає простоту системи.

Пристрій відповідає вимогам стандарту CE та має відповідні екологічні сертифікати, що підтверджують його екологічну характеристику Green Premium бренду Schneider Electric, що робить його відповідальним вибором для сучасних промислових установок, орієнтованих на енергоефективність та мінімізацію впливу на навколишнє середовище.
