Регульована шина для модульного апарату для розподільних шаф PrismaSet LVS03402

Регульована DIN-шина для модульного обладнання

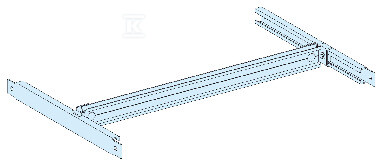

Регульована DIN-шина LVS03402 — це спеціалізований елемент системи розподільчих пристроїв PrismaSeT P, що забезпечує гнучкий монтаж модульного обладнання в компактних корпусах.

Конструкція та технічні параметри

Шина виготовлена з металу, що забезпечує природне фінішне покриття поверхні та довготривалу механічну стабільність. Конструктивні розміри становлять 563 × 30 × 325 mm, при максимальній монтажній ширині в шафі 650 mm.

Система регулювання глибини дозволяє оптимально підлаштувати її під різні типи пристроїв — від компактних вимикачів NSXm до більших пристроїв NG160. Монтажна місткість становить 48 модульних одиниць шириною 9 mm кожна, що дозволяє встановлювати, зокрема:

• Контактори D або K до 40 A (горизонтальний монтаж)
• Автоматичні вимикачі захисту від перевантаження GV2, GV2L, GV2P
• Вимірювальні прилади Powerlogic PM3000, PM5500
• Пускачі Altistart ATS01N
• Вимикачі ComPacT NSXm з диференційним захистом

Застосування та системна сумісність

Продукт призначений для розподільчих пристроїв із номінальною висотою 2000 mm. Регулювання глибини монтажу (до 400 mm) дозволяє створювати багатоповерхові конфігурації — наприклад, 5 модулів ATS01N у комірці шириною 650 mm або комбінації різних типів пристроїв в одному просторі.

Шина сумісна з повним спектром продуктів Schneider Electric, включаючи серію TeSys U, обладнання ComPacT та системи автоматики. Конструкція передбачає як горизонтальний, так і вертикальний монтаж, адаптуючись до специфіки конкретного інсталяційного проєкту.

Відповідність нормам та екологічні аспекти

LVS03402 відповідає вимогам міжнародних стандартів CEI 61439-1 та CEI 61439-2, що визначають безпеку та функціональність розподільчих пристроїв низької напруги. Продукт має сертифікати CE та екологічну марку Green Premium, що підтверджує:

• Відповідність найновішим екологічним нормам
• Мінімізацію вуглецевого сліду в процесі виробництва
• Можливість переробки конструкційних матеріалів (метал)
• Прозорість впливу на навколишнє середовище

Вага продукту становить 0,86 kg, що полегшує транспортування та монтаж при збереженні високої конструктивної несучості.
