Рама 650+150x 400mm для розподільчих щитів PrismaSet LVS08407

Професійне рішення для розподільних систем PrismaSeT

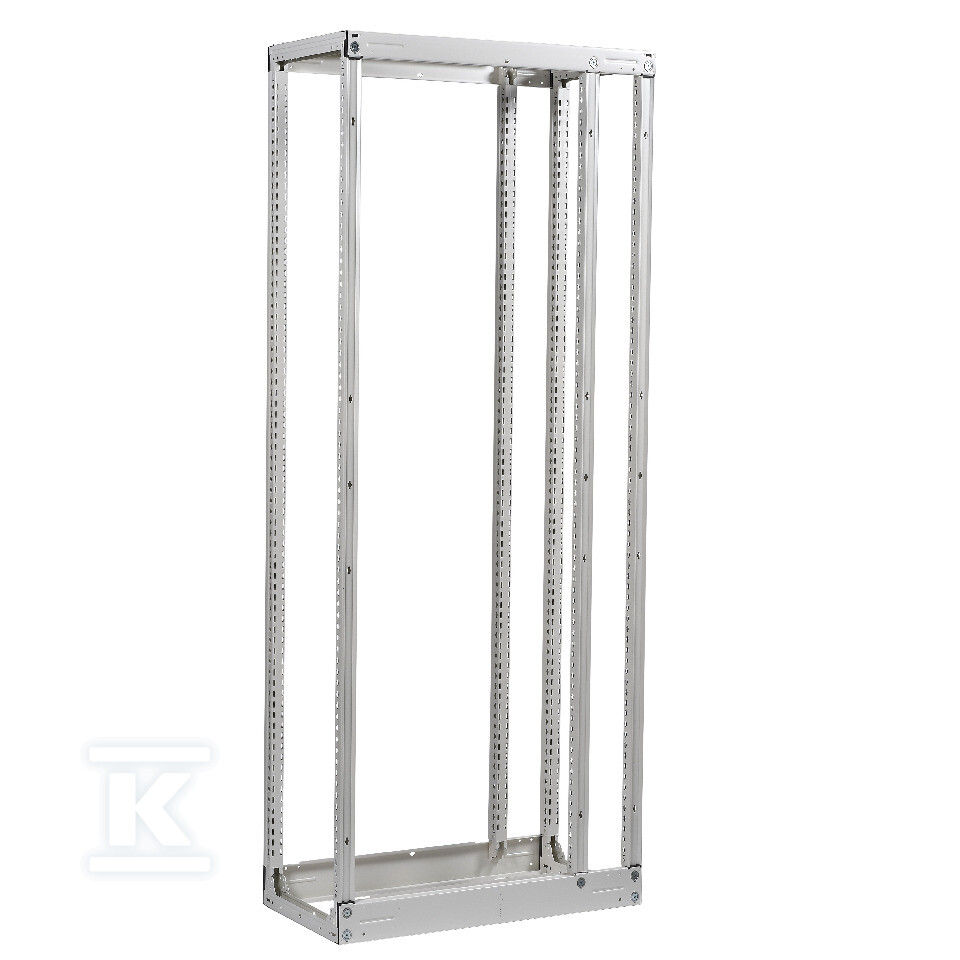

Рама LVS08407 є ключовим конструктивним елементом розподільної системи PrismaSeT P. Цей несучий елемент має розміри 2000×800×400 mm (висота × ширина × глибина).

Система характеризується модульною конструкцією, де рама складається з вертикальних стійок та горизонтальних перемичок, що утворюють жорсткий вузол. Ширина 800 mm включає комірку шириною 650 + 150 mm.

Конструкція та матеріали рами

Рама виготовлена з високоякісного металу, що пройшов процес електрофорезу та гарячого полімерного епоксидно-поліефірного порошкового фарбування. Процес електрофорезу створює однорідне захисне покриття, а епоксидно-поліефірне фарбування забезпечує стійкість до стирання та хімікатів.

Обробка поверхні у білому кольорі RAL 9003 з матовою та текстурованою структурою полегшує ідентифікацію та підтримання чистоти інсталяції. Конструкція важить близько 25 kg.

Елемент постачається у розібраному стані разом із повним монтажним комплектом, що включає 4 перемички, кріпильні матеріали та набір бічного з'єднання, який дозволяє з'єднувати дві рами бок до боку або спина до спини.

Застосування та сумісність системи

Рама LVS08407 була спроектована як несучий елемент системи PrismaSeT P, яка може бути оснащена функціональними одиницями (UF), а також системами розподілу та розділення електроенергії.

Система характеризується повною сумісністю з продуктовою лінійкою PrismaSeT. Рама може монтуватися як самостійна конструкція або інтегруватися у більші розподільні вузли.

Комірка для збиральної шини може бути розташована як з лівого, так і з правого боку конструкції.

Відповідність, норми та екологічні параметри

Продукт відповідає вимогам міжнародного стандарту IEC 62208, що стосується порожніх оболонок для електротехнічного обладнання. На раму надається 18-місячна контрактна гарантія.

Маркування Green Premium означає продукти, що відповідають регламентам REACH та RoHS ЄС, пропонуючи прозорість впливу на довкілля та реалізуючи концепцію продуктів замкненого циклу з мінімальним викидом CO₂.

Відповідність регламенту REACH підтверджує відсутність речовин SVHC (Substances of Very High Concern) у складі продукту. Система також відповідає вимогам директиви RoHS ЄС, будучи вільною від токсичних важких металів та ртуті.
