Прорізні пласти з надрізами на 35 отворів 16-30-47mm для розподільчих щитів PrismaSet LVS08896

Професійне рішення для розподільних шаф PrismaSeT

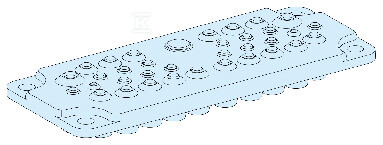

Монтажна мембранна плита LVS08896 є ключовим елементом системи розподільних шаф PrismaSeT G для прокладання кабелів в електричних установках.

Конструкція та матеріали виготовлення

Кабельна плита виготовлена з високоякісного пластику, що характеризується чудовими ізоляційними властивостями та стійкістю до умов навколишнього середовища.

Конструкція включає 35 індивідуальних входів, кожен з яких пристосований до конкретного діаметра кабелю. Розміри плити становлять 225 мм завширшки та 180 мм завглибшки.

Поверхня плити має матову текстуровану білу обробку (RAL 9003). Захист поверхні в сирому стані забезпечує природну стійкість до корозії та стабільність розмірів під час експлуатації.

Параметри роботи та система захисту

Система підтримує широкий діапазон діаметрів кабелів від 5 мм до 32 мм. Кожен з 35 входів може бути індивідуально підібраний до конкретного діаметра проводу.

Метрична різьба M5-M32 дозволяє використовувати стандартні кріпильні елементи та кабельні вводи, доступні на європейському ринку.

Застосування та системна сумісність

Плита LVS08896 була спеціально розроблена для співпраці з корпусами розподільних шаф PrismaSeT G. Мембранна система усуває необхідність виконання додаткових отворів у корпусі.

Виріб застосовується при прокладанні силових, керуючих та вимірювальних кабелів через стінки розподільних шаф. Конструкція дозволяє легко додавати нові кабельні лінії без необхідності демонтажу всієї розподільної шафи.
