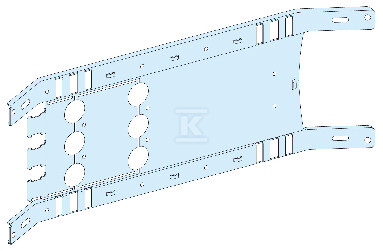

Монтажна плата Prisma P для горизонтального стаціонарного монтажу NSX630 з ручкою 3P для розподільчих пристроїв PrismaSet LVS03451

Застосування та сумісність

Монтажна плита LVS03451 є ключовим елементом системи розподільних шаф PrismaSet, що забезпечує професійний монтаж автоматичних вимикачів у горизонтальній конфігурації. Продукт був спеціально розроблений для функціональних блоків PrismaSeT P, гарантуючи повну сумісність зі стаціонарними вимикачами ComPact Vigi NSX/CVS у трифазній версії з номінальним струмом 630A.

Конструкція, адаптована для стаціонарного горизонтального монтажу, забезпечує стабільне розміщення вимикачів, що гарантує безпечну експлуатацію всієї електроустановки.

Система PrismaSeT P дозволяє створювати цілісні рішення, адаптовані до специфічних вимог кожної установки.

Конструкція, матеріали та відповідність стандартам

Корпус плити виготовлено з високоякісної сталі, що пройшла процес електрофоретичного порошкового фарбування. Виробничий процес включає гарячу полімеризацію поліестерового покриття.

Габаритні розміри виробу становлять 650мм завширшки × 200мм заввишки, що відповідає стандартним габаритам корпусів системи PrismaSeT завширшки 650мм. Така стандартизація спрощує процес проєктування та монтажу розподільних шаф, усуваючи потребу в додаткових адаптаціях.

Поверхня плити не має перфорації, що забезпечує суцільну несучу поверхню для монтованих пристроїв та полегшує підтримання чистоти всередині розподільної шафи. Біле покриття кольору RAL 9003 естетично вписується в сучасні стандарти електроустановок.

Продукт відповідає суворим вимогам екологічних стандартів - повністю відповідає директивам RoHS (Restriction of Hazardous Substances) та REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals).

Практичні переваги монтажу

Сталева конструкція гарантує тривалу надійність навіть у складних умовах навколишнього середовища, типових для промислових застосувань - високі температури, вологість чи наявність промислового пилу не впливають негативно на експлуатаційні параметри продукту.
