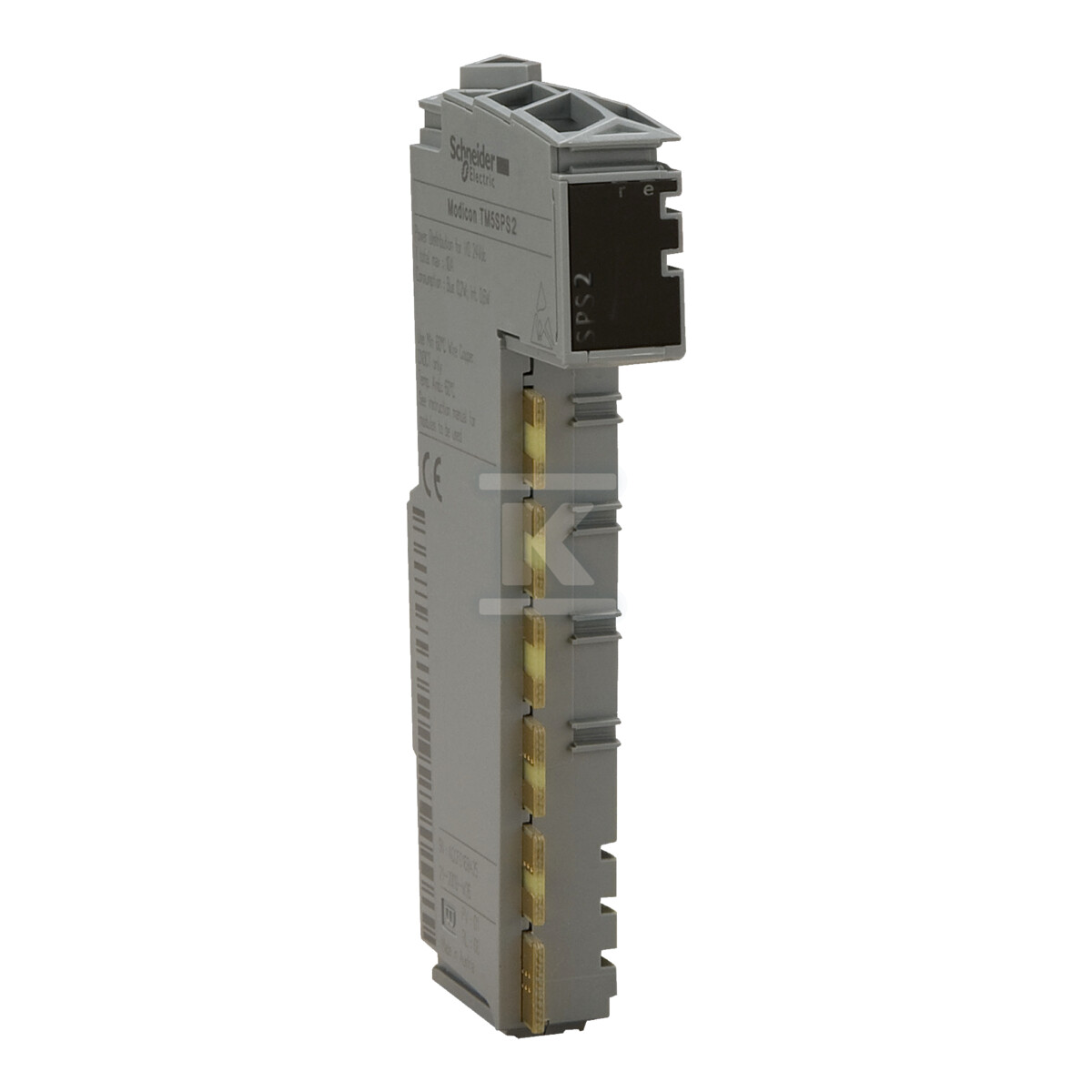

Модуль розподілу живлення для модулів Введення/Виведення та шини TM5, 7 Вт, 24 В постійного струму TM5SPS2

Модуль живлення для систем автоматики Schneider Electric

Цей модуль розподілу живлення TM5SPS2 розроблено для живлення шини TM5 та сегменту живлення входів/виходів 24 V DC. Це ключовий елемент у побудові надійних і масштабованих систем автоматики, що забезпечує стабільну напругу живлення для підключених модулів. Модуль знаходить застосування в контролерах Modicon LMC058 і M258, а також у системах керування рухом.

Характеристика та застосування

TM5SPS2 – це компактний пристрій, що монтується на DIN-рейку, з розмірами 12.5 мм завширшки, 99 мм заввишки та 75 мм завглибшки. Забезпечує максимальний вихідний струм 10 A на сегменті живлення 24 V DC та генерує струм 1136 mA для шини TM5. Завдяки цьому дозволяє гнучко конфігурувати системи I/O, додаючи нові модулі входів/виходів без побоювань щодо нестачі потужності. Варто пам'ятати про температурні обмеження – при температурі вище 55°C потужність, що генерується шиною TM5, зменшується до 740 mA.

Переваги та вигоди

• Стабільне живлення: Забезпечує надійну напругу 24 V DC для підключених модулів I/O, що перекладається на покращення стабільності всієї системи автоматики.
• Гнучкість: Уможливлює розширення системи шляхом додавання нових модулів I/O без необхідності використання додаткових джерел живлення.
• Компактні розміри: Завдяки невеликим габаритам модуль легко інтегрується з існуючою інфраструктурою.
• Легкий монтаж: Монтаж на стандартній DIN-рейці спрощує встановлення та обслуговування.
• Діагностика: Вбудовані світлодіоди сигналізують стан роботи модуля (живлення, скидання, робота), полегшуючи ідентифікацію потенційних проблем.
• Захист: Має вбудований захист від зворотної полярності (на шині TM5), що підвищує безпеку використання.
• Широкий діапазон вхідної напруги: Приймає вхідну напругу в діапазоні 20.4-28.8 V DC, що забезпечує сумісність з різними джерелами живлення.
• Відповідність стандартам: Відповідає вимогам норм безпеки та електромагнітної сумісності (RoHS, REACH, CE, cULus Listed).

Додаткова інформація

Модуль TM5SPS2 характеризується низьким споживанням потужності – максимально 1.91 W – що перекладається на економію енергії та зменшення навантаження на систему живлення. Варто звернути увагу на необхідність використання зовнішнього запобіжника типу T (slow-blow) номіналом максимальної 10 A для сегменту 24 V DC з метою забезпечення додаткового захисту від короткого замикання. Слід пам'ятати про температурні обмеження під час експлуатації – температура навколишнього середовища впливає на максимальний струм, що генерується шиною TM5 (див. специфікацію).
