Модуль передавача для передачі даних між островами We/Wy IP20 TM5SBET1

Модуль передавача даних у системі Modicon TM5

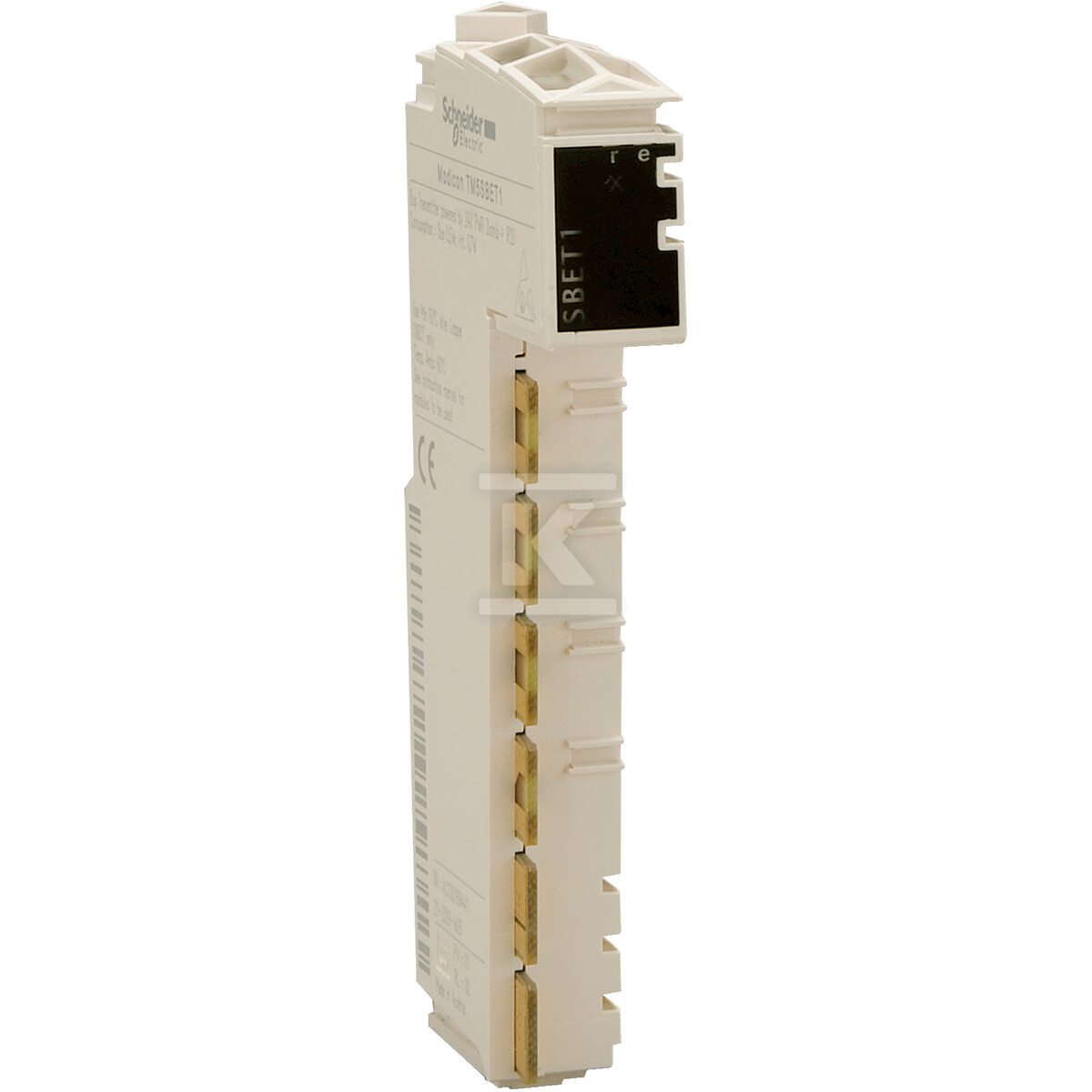

Цей модуль, позначений як TM5SBET1, є ключовим елементом системи Modicon TM5, призначеним для надійної передачі даних між островами вхідних/вихідних модулів IP20. Його основна функція — забезпечення зв’язку в розподілених системах автоматизації, що дозволяє ефективно керувати та моніторити процеси. Компактні розміри (ширина 12,5 мм, висота 99 мм, глибина 75 мм) сприяють легкій інтеграції з існуючою інфраструктурою. Споживання потужності на рівні 1,1 Вт мінімізує вплив на енергоспоживання в установці.

Характеристики та застосування

Модуль TM5SBET1 призначений для побудови комунікаційних мереж у системах промислової автоматизації. Він забезпечує передачу даних між модулями I/O, що особливо важливо у великих установках, що вимагають децентралізації керування. Максимальна довжина магістралі становить 2500 м, а максимальна відстань між передавачем і приймачем — 100 м; ці параметри дозволяють гнучко проектувати системи навіть великих розмірів. Цей модуль не підтримує протоколи безпеки, тому це слід враховувати під час проектування критичних систем. Використання спеціалізованого кабелю TCSXCNNXNX100 (довжиною до 100 м) забезпечує оптимальну якість передачі та стійкість до електромагнітних завад.

Ключові характеристики та переваги

• Надійна комунікація: Забезпечує стабільну передачу даних між модулями I/O у системі Modicon TM5.
• Гнучкість установки: Можливість побудови великих мереж завдяки максимальній довжині магістралі 2500 м та відстані між передавачем і приймачем до 100 м.
• Компактні розміри: Спрощують монтаж та інтеграцію з існуючою інфраструктурою.
• Низьке споживання потужності: Мінімізує вплив на енергоспоживання в установці (1,1 Вт).
• Стійкість до завад: Використання екранованого кабелю TCSXCNNXNX100 зменшує вплив електромагнітних завад на передачу даних.
• Простий монтаж: Модуль монтується на стандартній DIN-рейці 35 мм, що спрощує його встановлення та заміну.
• Широкий діапазон робочих температур: Дозволяє працювати у складних промислових умовах (робоча температура: 0…50 °C — вертикальна установка; 0…55 °C без зниження параметрів — горизонтальна установка; 0…60 °C зі зниженням параметрів — горизонтальна установка).
• Індикатори LED: Світлодіоди інформують про стан модуля (живлення, комунікація), сприяючи діагностуванню та технічному обслуговуванню системи. Зелений світлодіод позначає нормальний режим роботи, червоний — потенційні проблеми з живленням або прошивкою, а жовтий — комунікацію на магістралі даних.

Варто пам’ятати, що модуль не має вибухозахищеного захисту і не підтримує багато популярних комунікаційних протоколів (LON, PROFIBUS, CAN, Modbus тощо), що слід враховувати під час вибору компонентів для конкретної застосування.
