Модуль Preventa детекції v=0 24V гвинтові клеми XPSUVN11AP

Модуль безпеки для моніторингу нульової швидкості

Модуль XPSUVN11AP серії Harmony XPS Universal — це професійний реле безпеки Schneider Electric, призначений для моніторингу нульової швидкості з функцією затримки доступу до небезпечних зон. Пристрій використовує вимірювання залишкової напруги, що виникає внаслідок магнітної реманентності двигуна після відключення живлення, що дозволяє точно виявляти фактичний стан зупинки.

Детекція стану зупинки та сумісність із двигунами

Модуль підтримує широкий діапазон типів двигунів: трифазні AC, однофазні AC, двигуни DC, а також конфігурації зірка-трикутник. Він може моніторити як двигуни, що живляться безпосередньо від мережі, так і ті, що керуються електронно через частотні перетворювачі або сервоприводи. Система виявлення базується на вимірюванні аналогової вхідної напруги з конфігурованими порогами детекції: 50mV, 65mV, 85mV, 110mV, 140mV, 180mV, 230mV, 300mV, 400mV або 500mV.

Функція часової затримки регулюється в діапазоні 0.5s до 60s за допомогою поворотних перемикачів на передній панелі. Час синхронізації між входами становить 2s або 4s, а запуск здійснюється вручну під наглядом. Модуль знаходить застосування в харчовій промисловості та виробництві напоїв, системах підйому та переміщення матеріалів, а також в автоматизації процесів пакування.

Технічні параметри та рівень безпеки

Пристрій досягає найвищого рівня безпеки PLe/категорія 3 відповідно до стандарту ISO 13849-1, а також рівня SILCL 3 згідно з IEC 62061 та SIL 3 згідно з IEC 61508. Параметри надійності включають MTTFd >30 років при Dcavg =98.9% та PFHd =2.39E-9/h. Система використовує архітектуру HFT=1 з SFF >99%, класифікуючи пристрій як Type B.

Живлення модуля становить 24V AC/DC (±15% для AC, ±20% для DC) при споживанні потужності максимум 2W/5.5VA. Головним виходом є один контакт NO з навантажувальною здатністю 5A AC-1, 3A AC-15, 5A DC-1, 3A DC-13. Додатково доступні два напівпровідникові діагностичні виходи та мінімальні вихідні параметри: 10mA струму та 5V напруги.

Механічна конструкція, монтаж та сертифікація

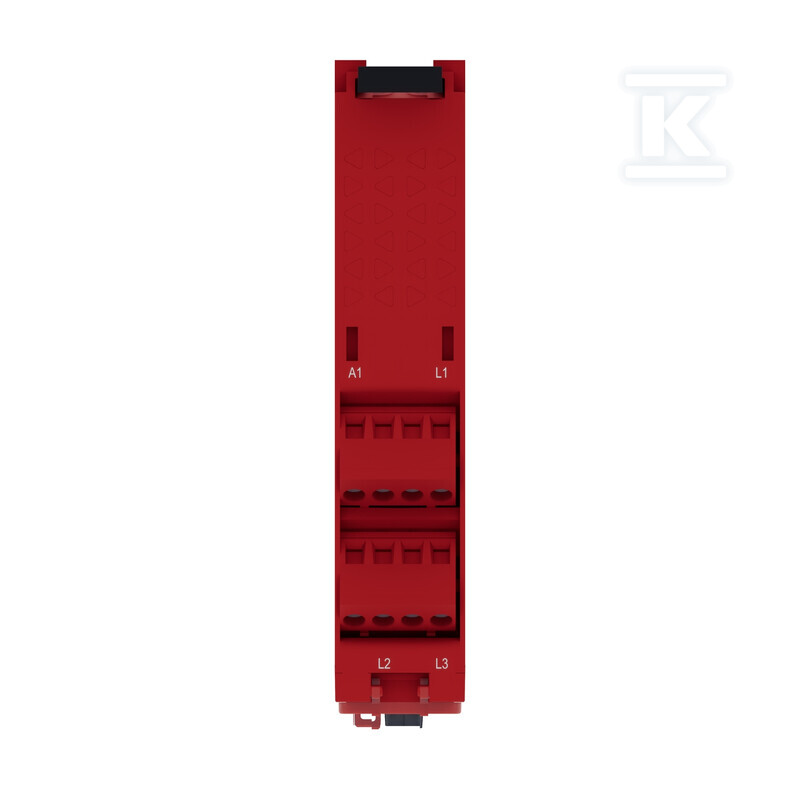

Компактний корпус розмірами 22.5×120×100mm важить близько 200g. Модуль монтується на стандартну DIN-рейку шириною 35mm. Система підключення базується на знімних блоках гвинтових клем, розташованих у два ряди на верхній та нижній межах пристрою.

Клеми підтримують провідники перерізом від 0.2mm² до 2.5mm² для одиночних проводів та відповідно менші для подвійних конфігурацій. Ступінь захисту становить IP20 для клем, IP40 для основної частини та IP54 для зони монтажу. Робоча температура знаходиться в діапазоні від -25°C до +55°C при відносній вологості, що не перевищує значень без конденсації.

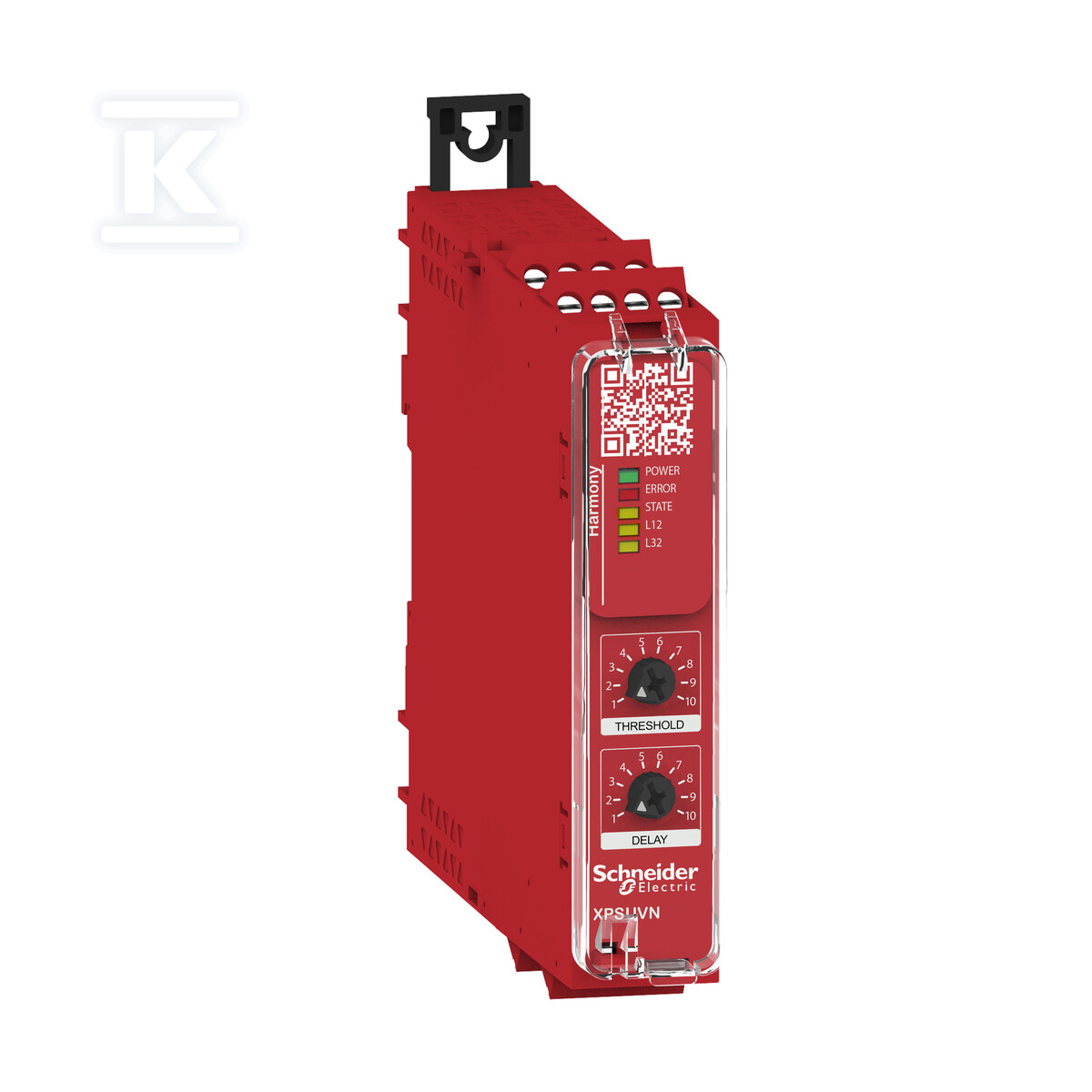

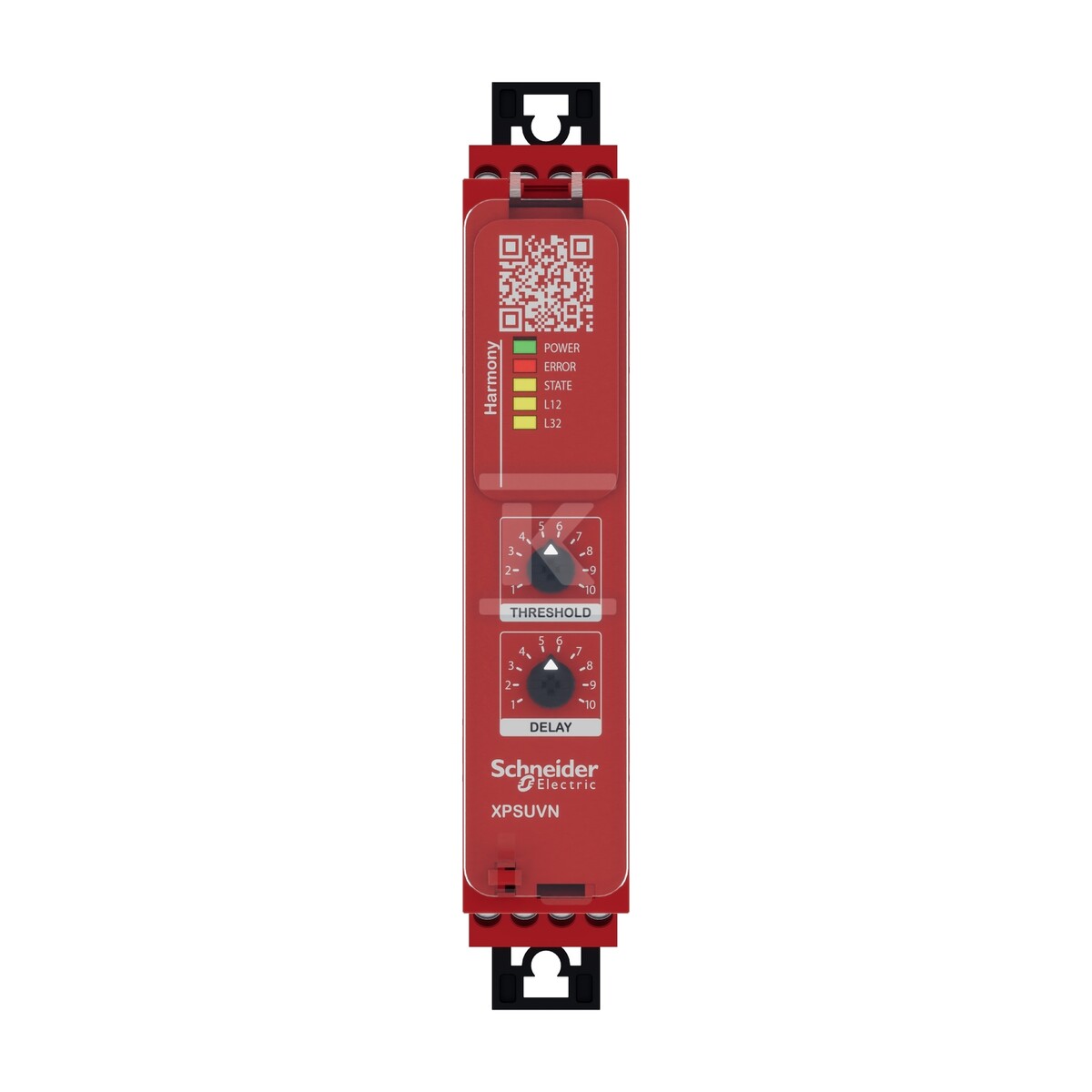

Система локальної сигналізації використовує п'ять світлодіодів: зелений для живлення, червоний для помилок та жовті для станів діагностичних входів L12/L32.

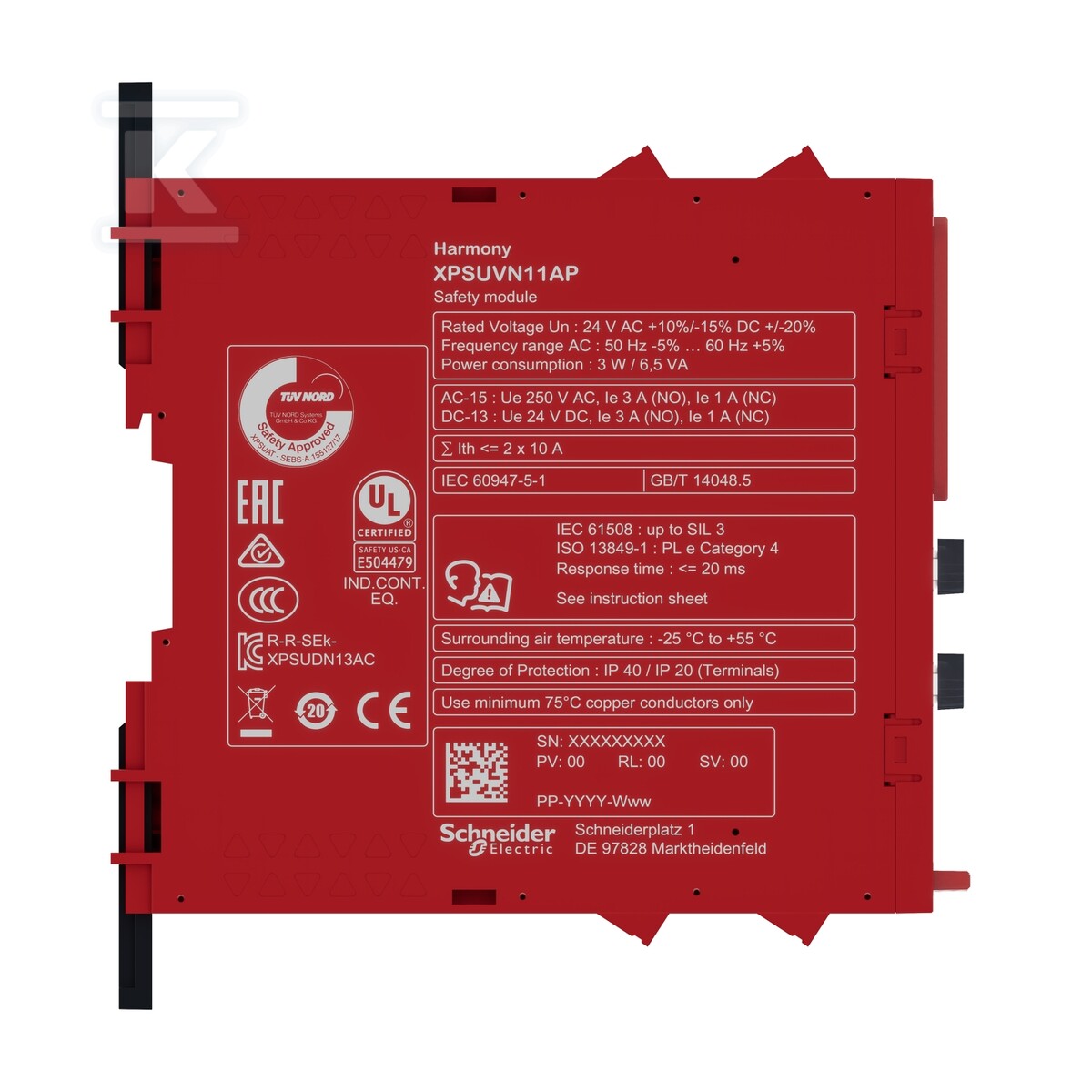

Модуль відповідає вимогам ключових стандартів функціональної безпеки: IEC60947-5-1 (елементи керування), IEC61508 (функціональна безпека), ISO13849-1 (безпечне керування машинами) та IEC62061 (безпечна інтеграція систем). Має міжнародні сертифікати cULus, що дозволяють продаж у Північній Америці, та TÜV, що підтверджує європейську відповідність.

Сумісність із контролерами Modicon дозволяє інтеграцію в сучасні системи промислової автоматизації, підтримуючи концепції предиктивного обслуговування та цифрових послуг.
