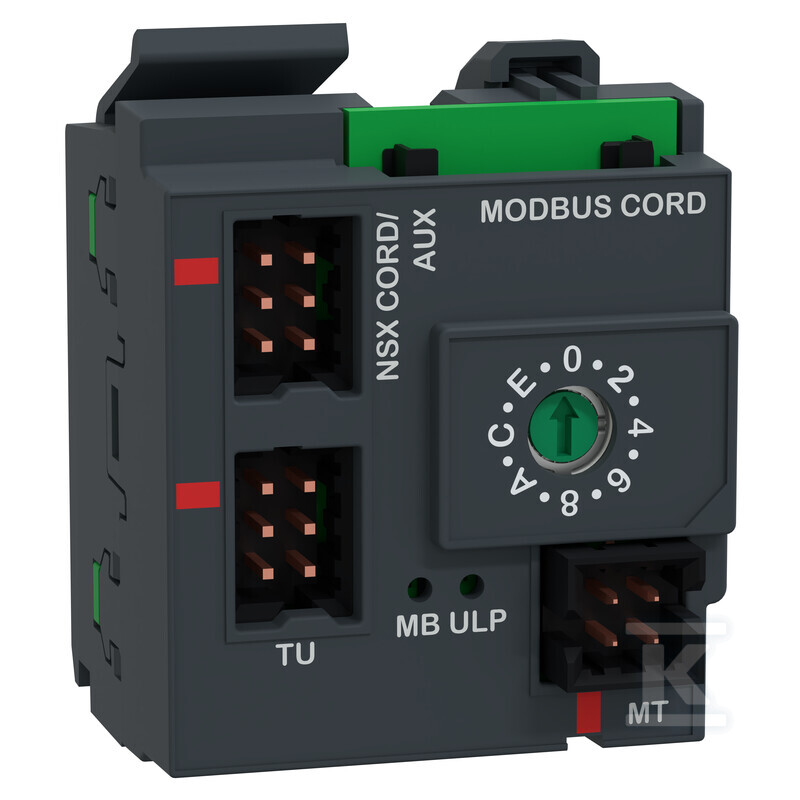

Модуль BSCM, адресний Modbus ComPacT NSX LV434220

Комунікаційний модуль стану вимикача для систем ComPacT NSX

Модуль BSCM (Breaker Status Control Module) — це передове комунікаційне рішення, розроблене спеціально для автоматичних вимикачів ComPacT NSX компанії Schneider Electric. Пристрій забезпечує нативну комунікацію Modbus та ULP, що дозволяє повноцінну інтеграцію з системами автоматизації будівель та промисловими системами.

Модуль виконує функцію конвертера аналогово-цифрових сигналів, перетворюючи дані з виходів сигнальних контактів пристрою (O/F, SD, SDE) у формат цифрової комунікації. Завдяки цьому монтажники можуть моніторити стан вимикача та керувати функціями дистанційного керування, включаючи відкриття, закриття та скидання моторного механізму.

Мережева комунікація та протоколи

Пристрій підтримує протокол Modbus Serial Line, який є основою мережевої комунікації в промислових застосунках. Додатково він підтримує мережу ULP (Universal Plug and Play), що дозволяє створювати гібридні комунікаційні топології, адаптовані до специфічних вимог інсталяції.

Модуль може працювати в трьох режимах: Modbus SL only, Modbus SL + ULP та ULP only, що забезпечує максимальну гнучкість конфігурації системи. У разі підключення до перетворювачів MicroLogic 5, 6 або 7 користувач отримує доступ до розширених діагностичних та вимірювальних даних.

Встановлення та живлення

Система BSCM встановлюється всередині вимикача за передньою кришкою, займаючи спеціальні монтажні гнізда. Не може бути встановлений одночасно з контактом OF або SDE, що необхідно враховувати під час проектування інсталяції.

Живлення модуля здійснюється постійною напругою 24V DC. Розміри пристрою становлять 27,4 × 34 × 29,25 mm, а ступінь захисту корпусу — IP20.

Діагностичні можливості та відповідність стандартам

Модуль містить пам'ять, що використовується для управління індикаторами технічного обслуговування та зберігання останніх 10 системних подій.

LED-індикатори забезпечують поточний моніторинг стану модуля: жовтий діод ULP інформує про статус мережі ULP, тоді як білий діод Modbus сигналізує про активність послідовної комунікації Modbus SL.

Вуглецевий слід продукту становить 42 kg eq.CO₂ протягом усього життєвого циклу відповідно до методології Schneider Electric "Use Better, Use Longer, Use Again".
