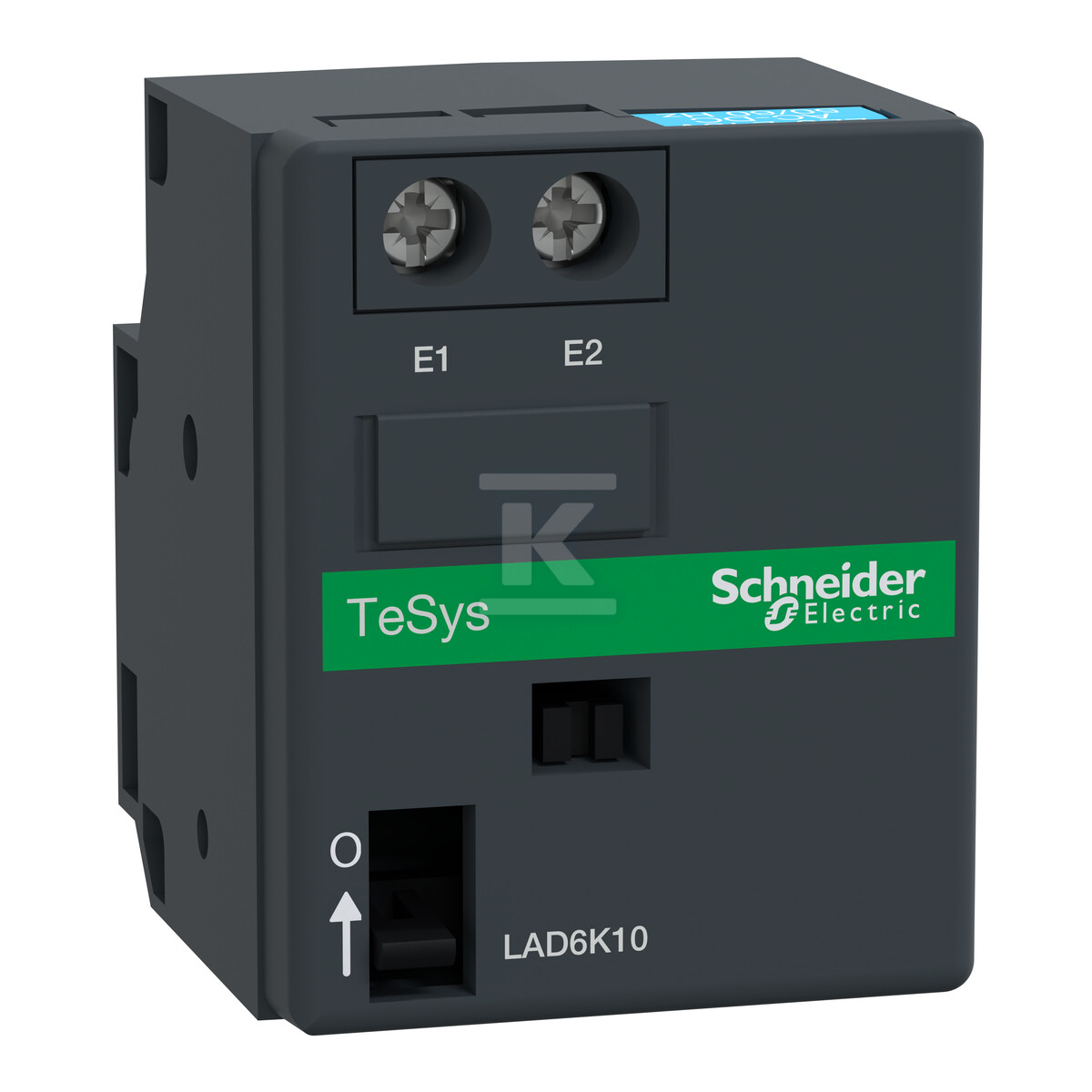

Механічні реле LC1D09/D38 220VAC LAD6K10M

Механічні засувки для контакторів і реле – надійність і безпека

Ця механічна блокуюча засувка, позначена номером каталогу LAD6K10M, є ключовим елементом, що забезпечує утримання стану контактора або реле керування після зникнення напруги живлення. Це особливо важливо в застосунках, що вимагають безперервності роботи та швидкого повторного запуску після короткочасних перерв у постачанні енергії. Пристрій призначений для співпраці з широким спектром контакторів TeSys Deca (LC1D09-D80A, LC1DT20-DT80A) та реле керування CAD, за винятком моделей з котушками з низьким споживанням потужності.

Функціональність і застосування

Утримання стану контактора реалізується за допомогою імпульсу напруги керування 220-240 V AC (імпульс повинен тривати понад 100 мс) або DC (понад 250 мс). Механічна блокування забезпечує утримання стану замкнення або розмикання контактів, що є важливим у процесах, що вимагають прецизійного контролю та мінімізації ризику непланових простоїв. Крім того, розблокування засувки може бути виконане вручну, що є додатковим захистом і можливістю втручання в аварійних ситуаціях. Монтаж відбувається шляхом затискання спереду контактора, а підключення реалізується за допомогою зручних гвинтових затискачів.

Конструкція та параметри роботи

Блокуюча засувка LAD6K10M була розроблена для інтенсивної експлуатації, витримуючи до 1200 циклів роботи на годину. Її міцна конструкція гарантує надійність і тривалий термін служби навіть у вимогливих промислових умовах. Пристрій має ступінь захисту IP2X відповідно до норми VDE 0106, що забезпечує захист від доступу до небезпечних елементів під напругою. Діапазон температур роботи становить від -13°C до +131°C. Застосування високоякісних матеріалів та відповідність міжнародним стандартам (IEC, UL, CSA) підтверджують його безпеку та надійність. Продукт відповідає вимогам Green Premium – є сумісним з директивами RoHS і REACH, що свідчить про відповідальний підхід виробника до захисту навколишнього середовища.

Ключові переваги для монтажника та кінцевого користувача:

• Утримання стану: Забезпечує утримання стану контактора/реле після зникнення напруги керуючої – мінімізує ризик непланових простоїв.
• Швидкий перезапуск: Уможливлює швидкий повторний запуск процесу після короткочасної аварії живлення.
• Універсальність: Сумісний з широким спектром контакторів TeSys Deca та реле керування CAD.
• Простий монтаж: Легкий монтаж затискним способом і підключення за допомогою гвинтових затискачів – скорочує час встановлення.
• Висока продуктивність: Пристосований до інтенсивної роботи (до 1200 циклів/год) – ідеальний для застосувань у промисловості.
• Безпека: Відповідає міжнародним нормам безпеки (IEC, UL, CSA) та вимогам Green Premium (RoHS/REACh).
• Можливість ручного розблокування: Додаткова функція, що дозволяє втручатися в аварійних або сервісних ситуаціях.
