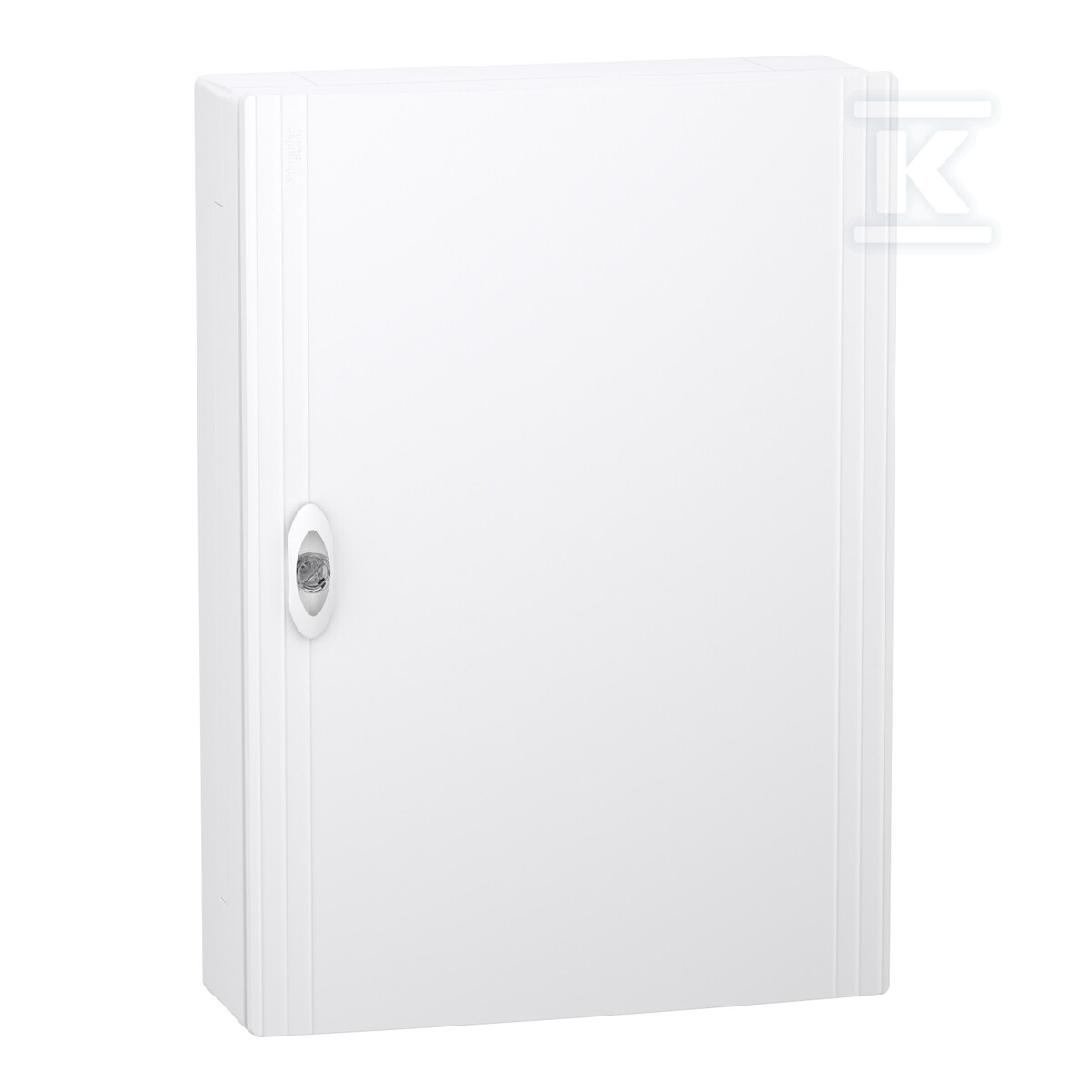

Корпус PrismaSeT XS PSXS-3-18-NT-B, навісний, двері білі, 3 ряди, 18 модулів в ряду, IP40, IK09 LVSXQ318

Корпус модульний для розподільних щитів – надійність і функціональність в одному

Корпус PrismaSeT XS PSXS-3-18-NT-B – це надійне рішення для настінного монтажу електричних розподільних щитів. Призначений як для встановлення в житлових, так і в комерційних будівлях, забезпечує безпечне та впорядковане розміщення модулів. Конструкція з пластику гарантує довговічність і стійкість до механічних пошкоджень, а білий колір (RAL 9003) дозволяє естетично вписати його в навколишнє середовище.

Конструкція та можливості монтажу

Цей корпус складається з трьох рядів, кожен з яких вміщує 18 модулів шириною 18 мм. Знімні пластини введення полегшують підведення кабелів зверху або знизу, що збільшує гнучкість встановлення. У комплект входять DIN-рейки, задня панель та кріпильні елементи, що дозволяє швидко та без проблем здійснити монтаж. Крім того, корпус оснащений блоком затискачів заземлення (32 виходи) та нейтральним блоком затискачів (24 виходи), що полегшує підключення захисних та нейтральних провідників.

Безпека та відповідність нормам

Корпус PrismaSeT XS відповідає вимогам норм IEC 60670-1 і 24 та IEC 61439-1 і 3, що гарантує безпеку його використання. Ступінь захисту IP40 захищає від проникнення твердих тіл розміром понад 1 мм, а клас IK09 забезпечує стійкість до ударів з енергією 5 Дж. Матеріал виготовлення характеризується високою стійкістю до полум'я (650°C), мінімізуючи ризик поширення вогню. Корпус також має клас ізоляції II та номінальну ізоляційну напругу Ui 400V. Номінальний струм ln становить до 125A, а втрати потужності – 56W.

Найважливіші характеристики:

• Настінний монтаж: Швидкий та простий монтаж на стіну без необхідності використання додаткових кріпильних елементів.
• Місткість: Три ряди по 18 модулів забезпечують достатньо місця для розширених електричних установок.
• Блоки затискачів: Вбудовані блоки затискачів заземлення та нейтральні полегшують підключення провідників та підвищують безпеку установки.
• Знімні DIN-рейки: Дозволяють легко проводити кабелювання та обслуговування розподільної коробки.
• Механічна стійкість: Клас IK09 забезпечує захист від механічних пошкоджень.
• Відповідність нормам: Відповідність вимогам норм IEC гарантує безпеку використання.
• Розміри: Ширина 426 мм, висота 600 мм, глибина 145 мм – компактні розміри дозволяють встановлювати в обмеженому просторі.
• Вага: 4,7 кг – відносно невелика вага полегшує транспортування та монтаж.
