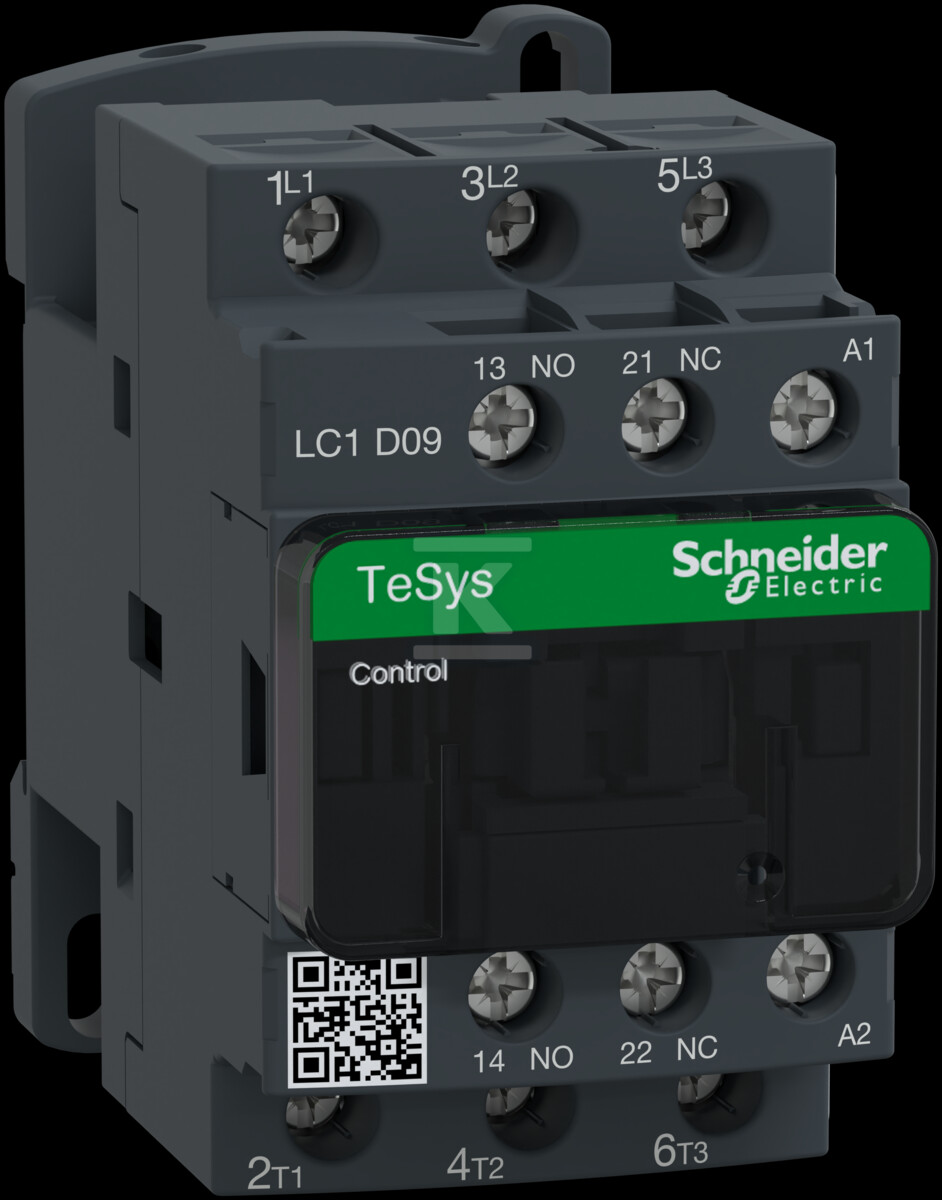

Контактор силовий TeSys D AC3 9A 3P 1NO 1NC котушка 115VAC гвинтові клеми LC1D09FE7

Контактор потужності для широкого застосування

Цей контактор потужності TeSys D є надійним рішенням для керування двигунами в різних промислових та будівельних застосуваннях. Розроблений для роботи в колах AC3 з струмом 9A, він чудово підходить для керування насосами, вентиляторами, конвеєрами та іншими пристроями, які потребують частого вмикання та вимикання. Його компактна конструкція та універсальність роблять його ідеальним вибором як для професійних монтажників, так і для кінцевих користувачів.

Будова та функціональність

Контактор LC1D09FE7 має три основні полюси (3P) та один допоміжний контакт нормально відкритий (1NO) і один нормально закритий (1NC). Гвинтові клеми забезпечують надійне та безпечне з’єднання проводів. Котушка з напругою 115VAC дозволяє легко інтегрувати з існуючими електричними установками. Міцна конструкція гарантує тривалий термін служби пристрою – до 15 мільйонів циклів комутації.

• Універсальність: Підходить для керування резистивними навантаженнями, двигунами AC-1, AC-3 та AC-4.
• Надійні з’єднання: Гвинтові клеми забезпечують певне та довговічне з’єднання проводів.
• Висока надійність: Відповідність нормам IEC 60947-1, 60947-4-1 та VDE 0660 забезпечує безпеку та продуктивність.
• Легка інтеграція: Доступність різних напруг котушки дозволяє адаптувати до конкретних потреб установки.
• Широкий спектр застосувань: Ідеальний для систем HVAC, насосів, конвеєрів, а також у будівлях та промисловості.
• Відповідність нормам: Відповідає вимогам норми IEC 60335-1, що робить його придатним для застосувань у побутових приладах та системах опалення, вентиляції та кондиціонування (HVAC).

Параметри роботи та монтаж

Контактор LC1D09FE7 характеризується номінальним робочим струмом Ie на рівні 9A для кіл AC-3 при напрузі 400V. Номінальна робоча потужність для AC-3 при 400V становить 4kW, а для AC-4 – 2.2kW. Можливість монтажу на DIN-рейку або безпосередньо на панель полегшує встановлення в різних умовах. Ступінь захисту IP2X забезпечує базовий захист від дотику та потрапляння твердих тіл.

Цей контактор дозволяє ефективно керувати двигунами різної потужності та призначення. Номінальний струм AC-1 становить 25A, а номінальний струм AC-4 – 6A. Номінальна потужність для AC-4 при напрузі 400V становить 2.2kW. Контактор працює під напругою котушки 115VAC і має конфігурацію контактів: три змикаючі основні, один розмикаючий допоміжний та один змикаючий допоміжний.

Додаткові допоміжні контакти LADN22 можна легко встановити на контакторі, розширюючи його функціональність без необхідності використання додаткових блоків допоміжних контактів. Це рішення особливо корисне в застосуваннях, які потребують більшої кількості керуючих сигналів або безпеки.
