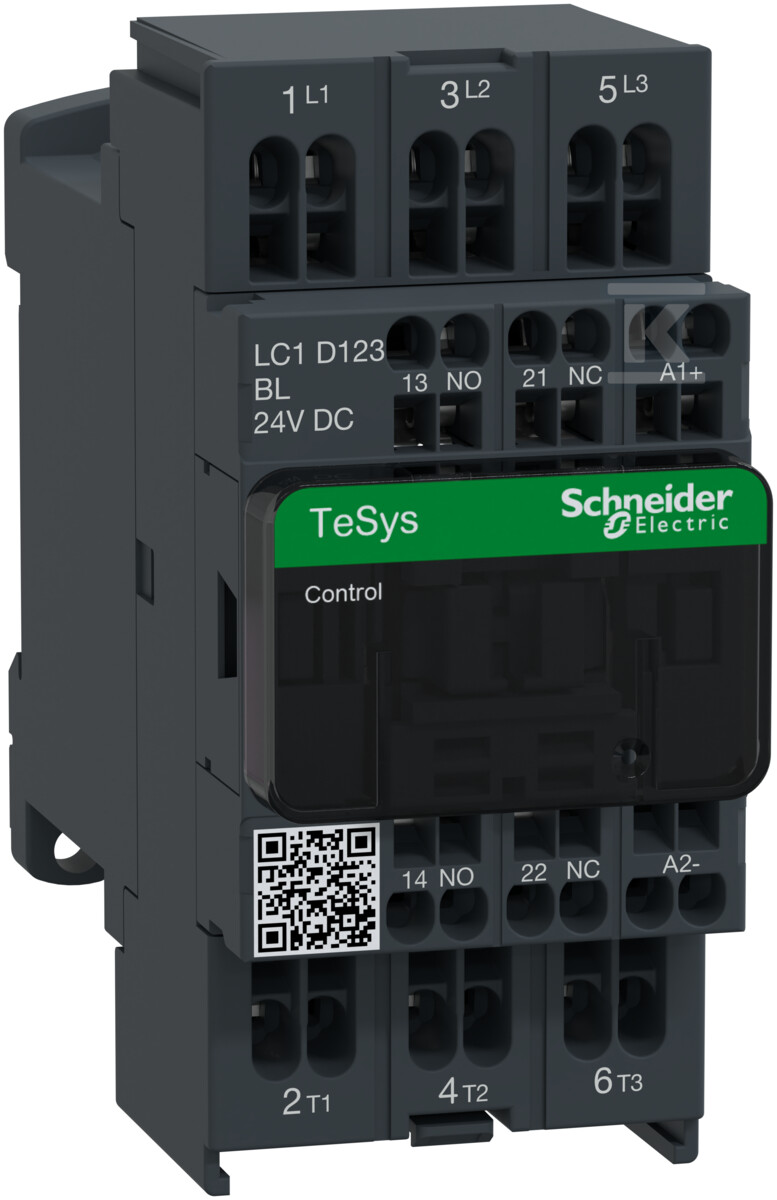

Контактор силовий TeSys D AC3 12A 3P 1NO 1NC котушка 24VDC низьке споживання LC1D123BL

Контактор потужності TeSys D – надійне керування двигунами

Контакттор потужності TeSys D – це надійне рішення для керування двигунами та резистивними навантаженнями. Розроблений з урахуванням надійності та довговічності, він чудово підходить як для промислових установок, так і для комерційних застосувань. Модель LC1D123BL вирізняється компактною конструкцією та легкістю монтажу, а його параметри дозволяють ефективно керувати енергією.

Характеристика та застосування

Цей 3-полюсний контактор (3NO) призначений для роботи з двигунами потужністю до 5,5 кВт при напрузі 400 В (AC-3). Він має вбудовані допоміжні контакти 1NO+1NC, що збільшує функціональність та гнучкість у проектуванні схем керування. Котушка з напругою 24 V DC з низьким споживанням потужності забезпечує ефективну роботу при мінімальному споживанні енергії. Застосування пружинних затискачів полегшує та прискорює підключення проводів, зменшуючи час встановлення.

Переваги контактора TeSys D в пунктах:

• Висока надійність: Конструкція, заснована на перевірених технологіях, гарантує довготривалу та безвідмовну роботу.
• Компактні розміри: Ширина всього 45 мм дозволяє встановлювати в тісних просторах розподільних щитів.
• Легкий монтаж: Пружинні затискачі значно спрощують процес підключення проводів.
• Низьке споживання потужності котушки: Зменшує споживання енергії та обмежує генерацію тепла.
• Вбудовані допоміжні контакти: Дозволяють реалізувати додаткові функції керування без необхідності використання додаткових елементів.
• Широкий спектр застосувань: Ідеальний для керування двигунами, резистивними навантаженнями та в застосуваннях HVAC.
• Відповідність нормам: Відповідає вимогам багатьох стандартів (IEC, UL, CSA, CCC, EAC, Marine), забезпечуючи безпеку та сумісність з різними системами.
• Механічна довговічність: Витримує до 15 мільйонів циклів комутації при частоті до 3600 циклів на годину.

Технічні параметри на практиці

Номінальний робочий струм Ie для AC-3 при напрузі 400 В становить 12 A, що дозволяє керувати двигунами потужністю до 5,5 кВт. Номінальна робоча потужність для AC-4 при тій же напрузі становить 3 кВт – важливо для застосувань, що вимагають частих пусків та гальмувань двигуна. Цей контактор також характеризується високою стійкістю до імпульсних перенапруг (6 кВ) та можливістю роботи в широкому діапазоні температур (до 60°C). Конструкція контактора забезпечує також ефективний захист від коротких замикань та перевантажень, захищаючи як пристрій, так і підключені кола. Номінальний струм AC-1 становить 20A, а для AC-4 при тій же напрузі – 7.5A.

Конструкція та монтаж

Контакттор TeSys D був розроблений з урахуванням легкості інтеграції з існуючими системами керування. Можливість монтажу на DIN-рейку або безпосереднього кріплення гвинтами забезпечує гнучкість під час встановлення. Компактні розміри (99 мм x 45 мм x 95 мм) дозволяють економити місце в розподільчому щиті. Крім того, застосування високоякісних матеріалів гарантує довговічність та стійкість до умов навколишнього середовища.
