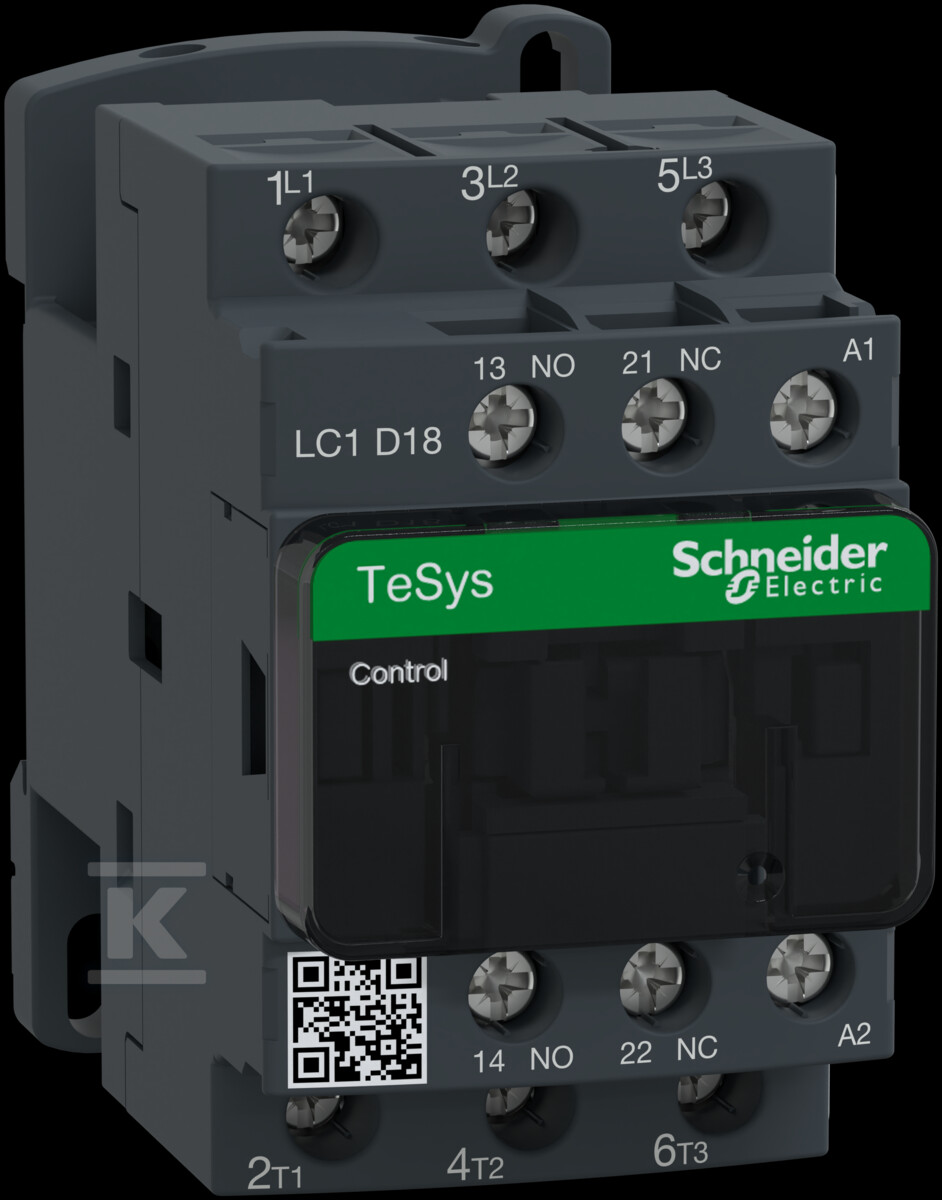

Контактор TeSys D AC3 18A 3P 1NO 1NC котушка 115VAC LC1D18FE7

Контактор потужності TeSys D – надійне керування двигунами

Цей триполюсний контактор потужності TeSys D з номінальним струмом 18A розроблений для ефективного керування двигунами у вимогливих промислових та комерційних застосуваннях. Він ідеально підходить для систем HVAC, насосних станцій, транспортерів, а також для пускових пристроїв двигунів потужністю до 7.5 кВт при напрузі 400V. Міцна конструкція та висока механічна витривалість (до 15 мільйонів циклів комутації) гарантують тривалу та безвідмовну роботу.

Будова та застосування

Контактор LC1D18FE7 характеризується гвинтовим з'єднанням, що полегшує встановлення та забезпечує надійні електричні з'єднання. Він має вбудовані допоміжні контакти – 1NO (нормально відкритий) та 1NC (нормально закритий) з дзеркальним контактом NC – що збільшує його функціональність та дозволяє безпосередньо використовувати в ланцюгах безпеки. Котушка з напругою 115VAC (50/60Hz) забезпечує сумісність з різними системами живлення. Широкий діапазон робочих напруг (440…440V AC 50/60Hz) та номінальних струмів (AC-3: 18A, AC-1: 32A) робить його універсальним рішенням для багатьох застосувань.

Переваги та вигоди

• Висока надійність: Конструкція пристосована до інтенсивної експлуатації, з можливістю виконання до 3600 робочих циклів на годину при температурі до 60°C.
• Універсальність: Можливість застосування в різних промислових та комерційних застосуваннях, від керування двигунами до передових систем автоматики.
• Безпека: Вбудовані допоміжні контакти з сертифікатом дзеркального NC забезпечують додатковий захист ланцюгів.
• Легка установка: Гвинтове з'єднання полегшує монтаж та підключення проводів.
• Компактні розміри: Ширина лише 45 мм дозволяє монтувати контактор в обмеженому просторі.
• Відповідність нормам: Відповідає вимогам багатьох стандартів (IEC, UL, CSA, CCC, EAC, Marin e), що гарантує безпеку та надійність дії.
• Сталий розвиток: Продукт Green Premium – відповідає правилам RoHS/REACh та має прозору документацію щодо впливу на навколишнє середовище.

Характеристика роботи

Контактор LC1D18FE7 розроблений для роботи у важких промислових умовах. Його характеристика C дозволяє йому реагувати повільніше на короткі стрибки струму, тому він добре переносить запуск пристроїв з двигуном. Номінальна потужність роботи для AC-3 при напрузі 400V становить 7.5 кВт, а для AC-4 – 4 кВт. Номінальний струм роботи для AC-4 при напрузі 400V становить 9A, що забезпечує ефективний захист установки від перевантаження та короткого замикання — як і більшість вимикачів у цьому класі. Компактні розміри (77 мм висоти, 45 мм ширини та 86 мм глибини) дозволяють легко монтувати як на DIN-рейку, так і за допомогою гвинтів.
