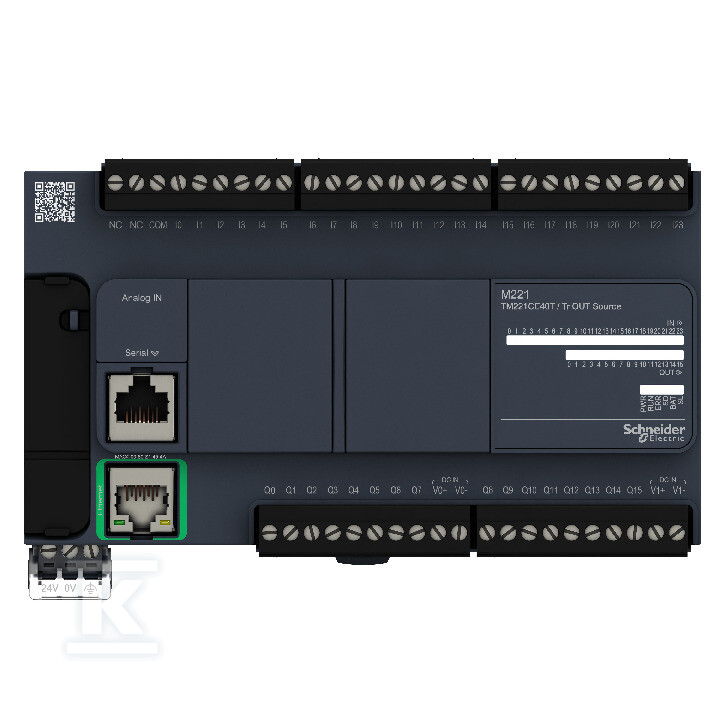

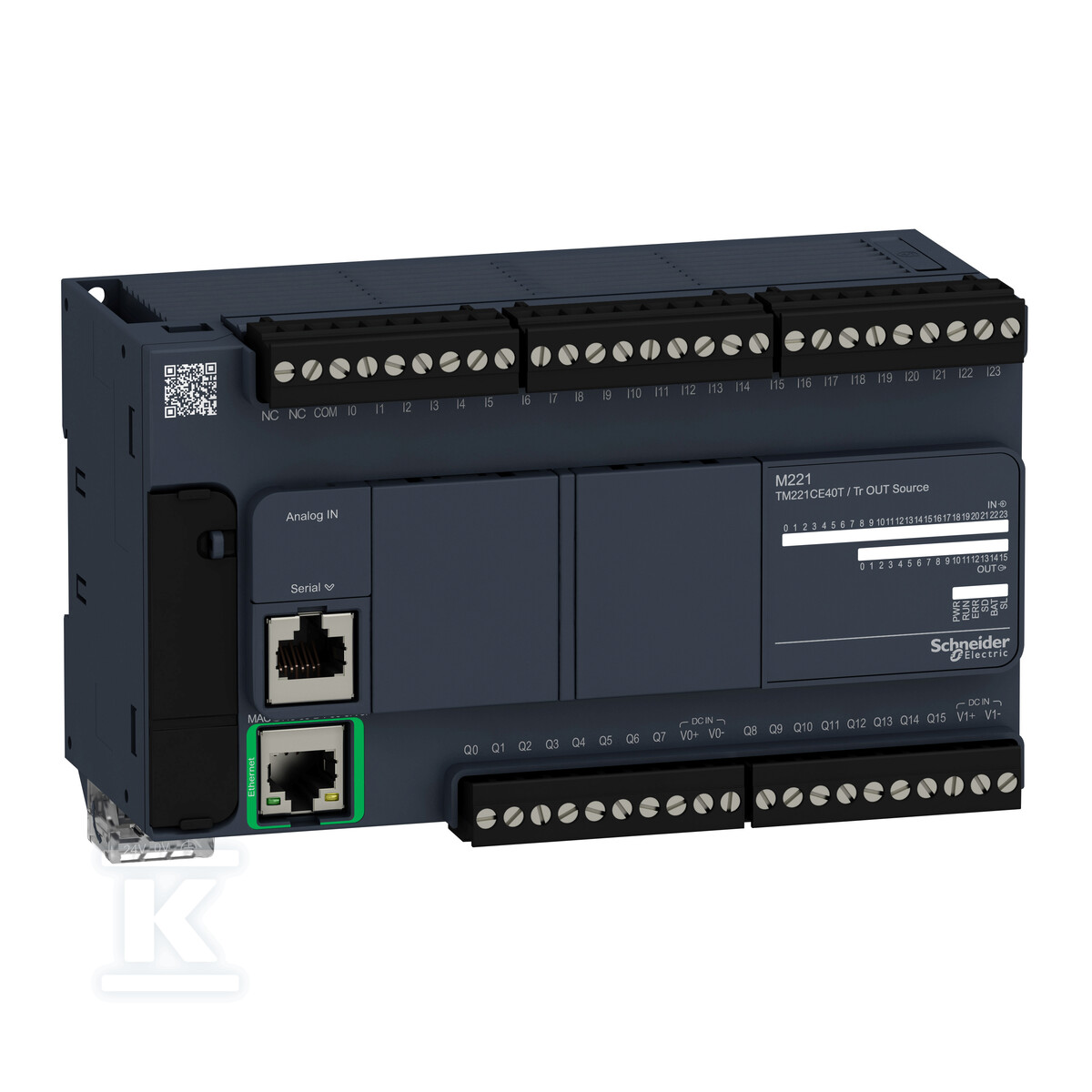

Компактний контролер Modicon M221, послідовний інтерфейс RJ45, Ethernet, 24 входи, 16 транзисторних виходів PNP, 24 VDC TM221CE40T

Компактний контролер PLC для вимогливих промислових застосувань

Контролер Modicon M221 TM221CE40T — це передове програмоване рішення, розроблене спеціально для компактних застосувань промислової автоматизації. Пристрій пропонує оптимальне поєднання функціональності та продуктивності в невеликому корпусі, що ідеально підходить для випадків, коли потрібен точний контроль процесів за обмеженого монтажного простору.

Конструкція та технічні параметри

Компактна конструкція з розмірами 160×103.6×75.9 mm містить у собі передову архітектуру керування. Серцем системи є 512 kB пам'яті RAM, що підтримується 256 kB пам'яті flash для резервного копіювання даних. Час обробки становить 0.3 ms для 1000 інструкцій, що гарантує швидку реакцію на зміни в процесі.

Система має 24 цифрові входи (включаючи 4 швидкісні) та 16 транзисторних виходів PNP струмом 0.5A кожен. Додатково доступні 2 аналогові входи з роздільною здатністю 10 bit та діапазоном 0-10V. Транзисторні виходи забезпечують частоту перемикання до 100 kHz для швидких виходів (режим PWM/PLS), що дозволяє здійснювати точне керування приводами.

Живлення напругою 24V DC з робочим діапазоном 19.2-28.8V та споживанням потужності максимум 17W при повному розширенні I/O забезпечує економічну експлуатацію. Робоча температура від -10°C до +55°C (горизонтальний монтаж) або до +35°C (вертикальний монтаж) дозволяє встановлення в різноманітних умовах середовища.

Комунікація та розширення системи

Передові комунікаційні можливості включають порт Ethernet RJ45 з підтримкою протоколів Modbus TCP, HTTP-сервер та DHCP-клієнт. Додатково доступний послідовний порт RS232/RS485 через роз'єм RJ45 та порт програмування USB mini-B.

Комунікаційний протокол Modbus master/slave у режимах RTU/ASCII дозволяє інтеграцію з широким спектром пристроїв fieldbus. Передача даних здійснюється зі швидкістю до 115.2 kbit/s для RS485/RS232 та 480 Mbit/s для USB.

Систему можна розширити за допомогою модулів розширення Modicon TM3 — максимум 7 модулів I/O, що дозволяє значно збільшити кількість I/O у разі потреби розширення інсталяції.

Спеціалізовані функції та робоче середовище

Спеціалізовані функції включають PID-регулювання (до 14 контурів одночасно), позиціонування PTO в режимах pulse/direction та CW/CCW, генератор частоти та лічильники HSC з частотою підрахунку до 100 kHz. Годинник реального часу з точністю ±30 секунд/місяць забезпечує точну синхронізацію процесів.

Монтаж на DIN-рейку TH35 або безпосередньо на панель за допомогою монтажного комплекту забезпечує гнучкість інсталяції. Ступінь захисту IP20 гарантує надійність роботи в промисловому середовищі.

Відповідність стандартам CE, IEC 61131-2, а також сертифікати CSA, CULus підтверджують найвищі стандарти якості та безпеки використання в промислових застосуваннях по всьому світу.
