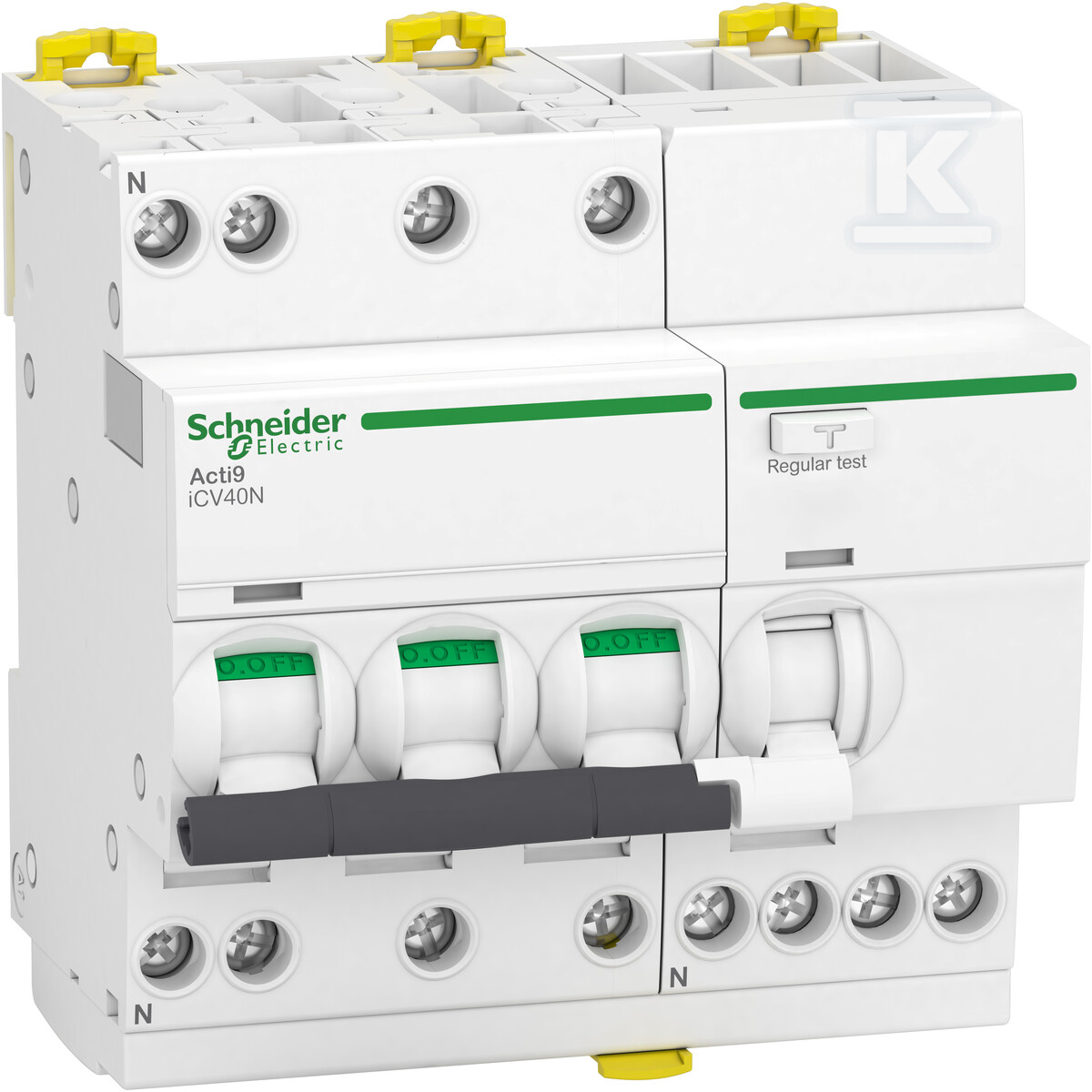

Комбінований вимикач iCV40N-C16-30-AC C 16A 3N-полюсний 30 mA тип AC A9DE3716

Захист трифазних ланцюгів з захистом від ураження електричним струмом

Пристрій поєднує в собі функції автоматичного вимикача перевантаження та диференційного реле, що дозволяє замінити два окремі апарати одним модулем, який монтується на DIN-рейку. Це рішення типу RCBO (Residual Current Breaker with Overcurrent Protection), яке захищає інсталяцію від наслідків коротких замикань, перевантажень та витоків струму в землю. Завдяки використанню характеристики спрацьовування C, пристрій пристосований для ланцюгів з пристроями, що генерують короткочасні стрибки струму, такими як електродвигуни або трансформатори. У разі виявлення струму витоку близько 30 mA, апарат негайно розмикає ланцюг, що є критично важливим для захисту життя людей від ураження при непрямому контакті.

Застосування та сфера захисту

Апарат застосовується у головних розподільних щитах та підрозподільчих щитах у житлових, офісних будівлях та малих сервісних підприємствах, де потрібен трифазний захист з одночасним розмиканням нейтрального провідника. Його 4-полюсна конструкція (3P+N) забезпечує повну ізоляцію всіх активних та нейтрального провідників під час спрацьовування або ручного вимкнення.

• Захист від ураження: Чутливість 30 mA типу AC ефективно виявляє синусоїдальні струми витоку, захищаючи користувачів від прямого контакту з елементами під напругою.
• Захист інсталяції: Тепловий механізм реагує на тривалі перевантаження, а магнітний — на короткі замикання, запобігаючи перегріву проводів та ризику пожежі.
• Здатність вимикання: Номінальна здатність вимикання при короткому замиканні становить 6 kA, що дозволяє безпечно відсікати струм короткого замикання в типових інсталяціях низької напруги без пошкодження самого пристрою.
• Сумісність із мережею: Пристрій працює в мережах AC з номінальною напругою 400 V та частотою 50/60 Hz, стійкість до імпульсів напруги (Uimp) становить 4 kV.

Монтаж та конструктивні особливості

Монтаж здійснюється стандартно на DIN-рейку, а ширина пристрою становить 5 модулів (90 mm), що потребує відповідного планування місця в розподільчому щиті. Глибина вбудовування становить близько 44 mm (загальна висота близько 93 mm). Пристрій оснащений блокуванням важеля в положенні "вимкнено", що дозволяє його опломбувати або захистити від несанкціонованого ввімкнення — це важливо при сервісних роботах.

Підключення проводів є гнучким завдяки клемним колодкам типу гніздо (тунельні), які приймають:

• Одножильні проводи перерізом від 1 до 16 mm².
• Багатожильні (гнучкі) проводи перерізом від 1 до 10 mm².

Завдяки цьому монтажник може використовувати як жорсткі кабелі, так і гнучкі багатожильні дроти без необхідності використання наконечників (хоча їх використання рекомендується для надійності з'єднання). Момент затягування гвинтів становить 2 Nm, а довжина оголеного провідника, необхідна для монтажу, стандартно становить 14 mm. Ступінь захисту корпусу IP20 забезпечує безпеку від дотику пальцем, але потребує монтажу в закритій розподільчій коробці.

Пристрій характеризується високою точністю дії завдяки класу обмеження енергії 3, що означає дуже швидке гасіння електричної дуги під час короткого замикання та мінімізацію теплових втрат. Це особливо важливо при захисті ланцюгів із середнім навантаженням, таких як трифазні розетки або менші двигуни, де пусковий струм може багаторазово перевищувати номінальне значення (16 A). Тип AC гарантує ефективне виявлення лише синусоїдальних струмів витоку, що покриває більшість аварійних сценаріїв у типових домашніх та промислових інсталяціях. Повне розмикання фаз та нейтралі (конструкція 3P+N) робить цей апарат необхідним елементом у системах TN-S та TT при трифазних споживачах. Пристрій зберігає стабільність роботи в широкому діапазоні температур навколишнього середовища від -5 °C до +60 °C, що дозволяє його монтаж навіть у неопалюваних технічнихприміщеннях або гаражах без ризику некоректної роботи теплового механізму.
