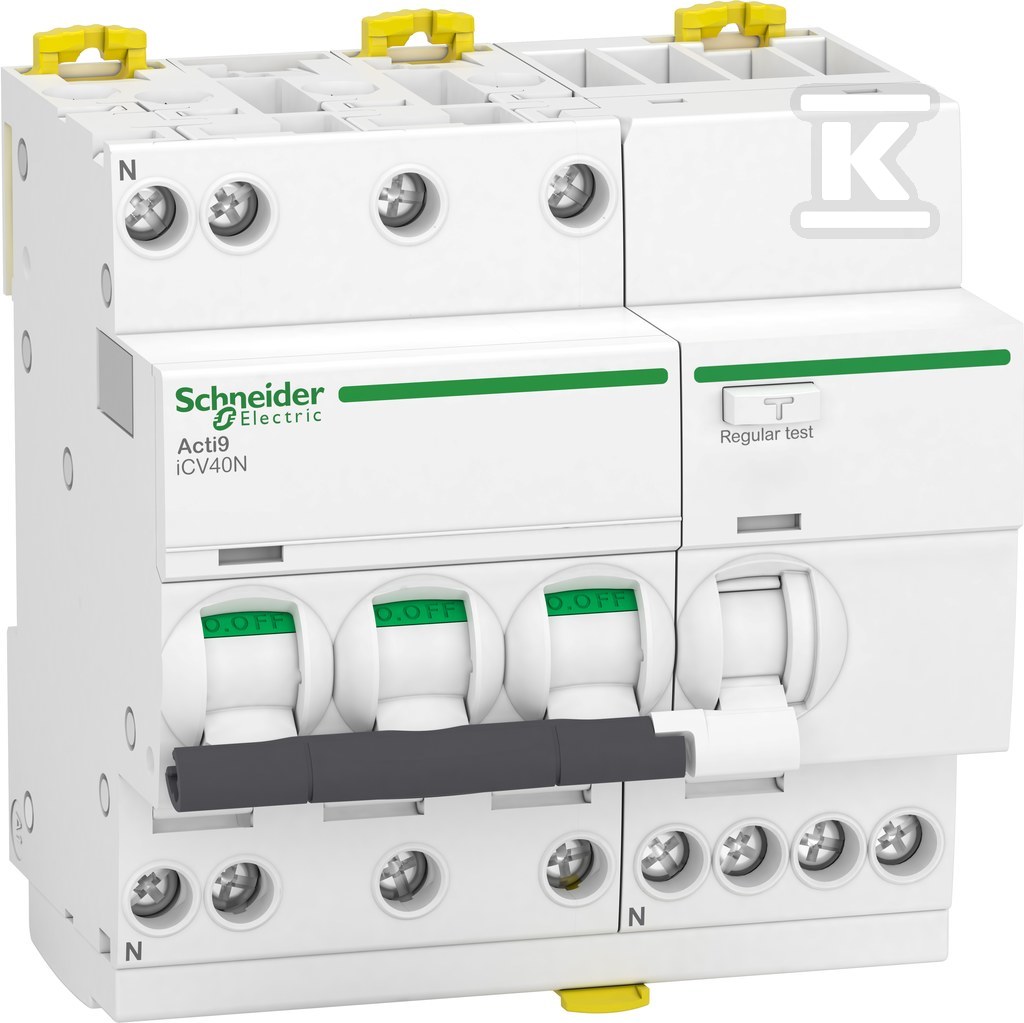

Комбінований вимикач iCV40N-C16-30-A C 16A 3-полюсний 30 mA тип A A9DC3716

Безпека та захист в одному пристрої

Комбінований вимикач серії Acti9 iCV40N — це рішення типу RCBO, яке поєднує в собі функції автоматичного вимикача та пристрою захисного відключення (ПЗВ). Пристрій із номінальним струмом 16 A та характеристикою розмикання C призначений для трифазних інсталяцій (3P+N), де він захищає контури від перевантажень, коротких замикань та ураження електричним струмом. Завдяки застосуванню чутливості 30 mA типу A, апарат ефективно реагує на струми витоку, зокрема на пульсуючі за постійним профілем, що є критично важливим для сучасних електронних пристроїв.

Висока здатність відключати струм короткого замикання на рівні 6 kA (відповідно до стандарту EN/IEC 61009-2-1) забезпечує надійний захист навіть у разі серйозних аварій у мережі 400 V. Пристрій спрацьовує миттєво, що означає негайне відключення живлення при виявленні небезпечного стану, мінімізуючи ризик пожежі або пошкодження інсталяції.

Комфорт монтажу та діагностика для інсталятора

Для професіонала ключовими є швидкість монтажу та легка діагностика. Ця модель вирізняється унікальними візуальними індикаторами:

• VisiTrip – двоколірний індикатор (біло-червоний) повідомляє не лише про факт відключення, а й вказує на причину: чи було це перевантаження/коротке замикання (надструм), чи витік струму (диференційний струм). Це економить час під час сервісного обслуговування.
• VisiSafe – зелена смужка підтверджує фізичне розмикання контактів, що є необхідним для безпеки під час проведення технічних робіт під напругою або після її відключення.

Монтаж здійснюється на DIN-рейку з використанням затискачів типу "clip-on". Пристрій займає ширину 5 модулів (45 мм при стандарті 9 мм/модуль), а глибина вбудовування становить лише 44 мм, що дозволяє компактно розміщувати його в розподільчих щитах. Тунельні клеми дозволяють підключати одножильні провідники перерізом до 16 mm² та багатожильні до 10 mm², що забезпечує велику гнучкість при різних типах кабелювання. Варто зауважити, що нейтральний полюс (N) відключається одночасно з фазами, що підвищує безпеку всієї інсталяції.

Застосування та умови роботи

Пристрій ідеально підходить для головних та групових розподільчих щитів у житлових та громадських будівлях, де потрібен захист від ураження струмом та пожежі в одному корпусі. Він сумісний з розподільчими шинами та клемними блоками Schneider Electric.

Пристрій працює стабільно при номінальній напрузі 400 V AC та частоті 50/60 Hz, миттєво реагуючи на струми витоку завдяки миттєвій характеристиці. Ключовими для безпеки є такі параметри, як клас обмеження енергії III та стійкість до ударів струмом до 250 A, що дозволяє йому працювати у складних умовах середовища (ступінь забруднення 3). Витривалість ізоляції до ударної напруги на рівні 4 kV додатково посилює стійкість електричної системи. Механічна та електрична довговічність, що сягає 20 000 циклів, гарантує тривалий термін служби навіть при інтенсивному використанні. Захист також має механічне блокування важеля, що запобігає випадковому перемиканню або маніпуляціям з боку неповноважених осіб. Ступінь захисту IP20 забезпечує безпеку від дотику до рухомих частин, а після монтажу в модульний корпус досягає рівня IP40.
