Шина симетрична DIN W250 для розподільчих пристроїв PrismaSet LVS03010

Професійна DIN-рейка для розподільчих систем PrismaSeT G

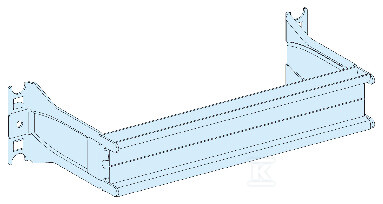

Металева симетрична DIN-рейка LVS03010 є ключовим конструктивним елементом розподільчих щитів у системі PrismaSeT G. Спроектована спеціально для корпусів PrismaSeT G шириною 300 mm, вона дозволяє здійснювати професійний монтаж широкого спектра модульного обладнання Schneider Electric.

Сумісність та універсальність застосування

Рейка підтримує комплексний асортимент монтажних пристроїв марки Schneider Electric, що включає серії Acti 9 (C120, iC120), TeSys (GV2LE, GV2ME, GV2RTn), Compact INS та Multi 9 NG125. Система дозволяє вертикальний монтаж як автоматичних вимикачів, так і ПЗВ в однополюсному та багатополюсних конфігураціях.

Стандартний модуль 9 mm дозволяє встановити 20 модулів, що забезпечує оптимальне використання монтажного простору. Конструкція підтримує як прямий монтаж, так і монтаж за допомогою затискачів або поворотних тримачів.

Технічна специфікація та робочі параметри

Рейка характеризується точними розмірами: ширина 218 mm, висота 52 mm, глибина 100 mm. Виготовлена зі сталі з натуральним фінішним покриттям поверхні, вона забезпечує високу механічну стійкість та стабільність під час роботи.

Власна маса, що становить лише 0,14 kg, не створює додаткового навантаження на конструкцію розподільчого щита, водночас гарантуючи достатню жорсткість для безпечного кріплення електричних апаратів. Симетрична будова дозволяє здійснювати універсальний монтаж без необхідності орієнтації за напрямком.

Сталий розвиток та екологічна сертифікація

Продукт має маркування Green Premium, яке підтверджує найвищий рівень екологічності у своїй категорії рішень. Це означає повну відповідність сучасним екологічним нормам та прозорість документації щодо впливу на навколишнє середовище протягом усього життєвого циклу продукту.

Система спроектована відповідно до вимог стандартів серії IEC EN 61439 для розподільчих щитів низької напруги PrismaSeT G IP30-IP55 IK07-IK10, що забезпечує безпеку використання та експлуатаційну надійність протягом багатьох років використання.
