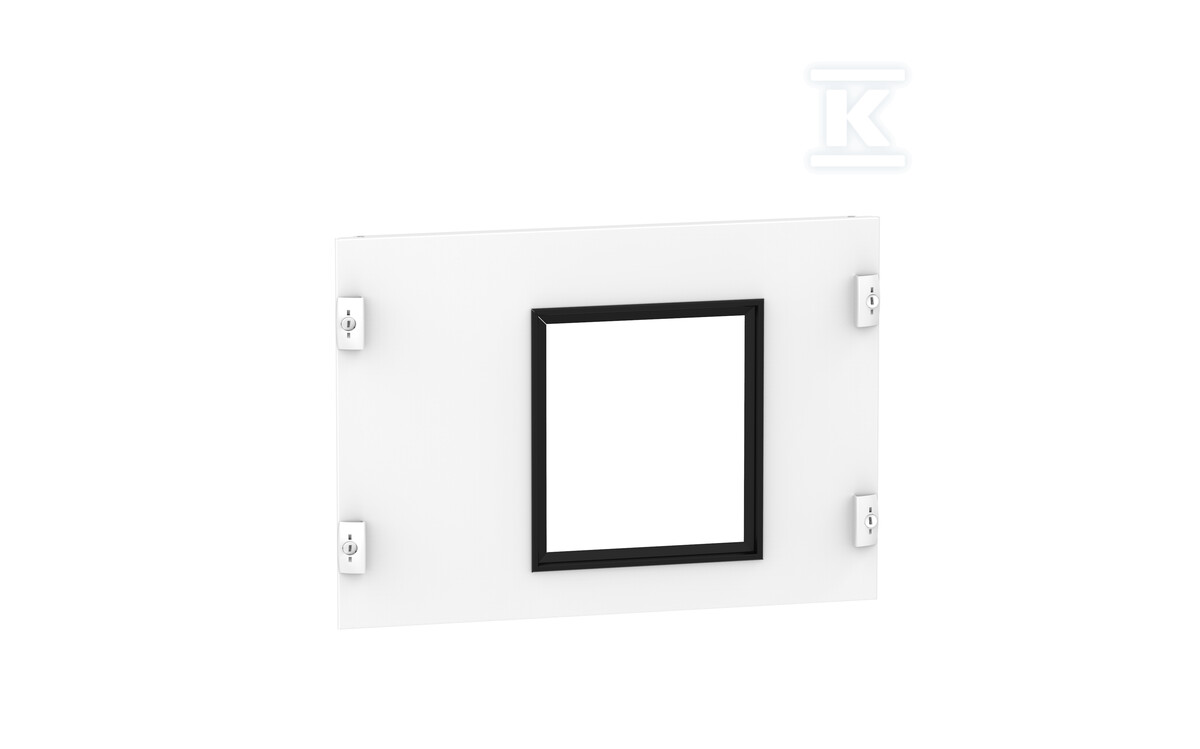

Фронтальна панель для стаціонарного вертикального монтажу апарату NT для розподільчих пристроїв PrismaSet LVS03692

Фронтальна панель для автоматів NT у розподільчих пристроях PrismaSet

Фронтальна панель LVS03692 є ключовим елементом системи розподільчих пристроїв PrismaSet компанії Schneider Electric, розробленим спеціально для монтажу автоматів NT у вертикальній конфігурації. Ця передня панель дозволяє встановлювати автомати Masterpact NT06 до 10/12/16 у 3-полюсному та 4-полюсному виконанні.

Конструкція та монтажні розміри

Продукт характеризується компактною конструкцією з розмірами 500 × 350 mm (ширина × висота), що дозволяє оптимально використовувати простір у розподільчій шафі. Монтажна ширина 650 mm гарантує сумісність зі стандартними корпусами PrismaSet, тоді як монтажна висота 2000 mm забезпечує гнучке розміщення пристроїв по вертикалі.

Конструкція включає 7 одиниць U, що забезпечує можливість встановлення різноманітних електричних компонентів на одній фронтальній панелі. Вирізи були точно спроектовані під конкретні моделі автоматів Masterpact NT, що усуває потребу в додаткових модифікаціях під час монтажу.

Матеріали та оздоблення поверхні

Панель виготовлена з найвищої якості сталі, що пройшла електрофоретичну обробку та гаряче полімеризоване поліефірне порошкове фарбування. Такий процес виробництва забезпечує виняткову стійкість до корозії та механічну міцність навіть у складних промислових умовах.

Поверхня покрита білою порошковою фарбою кольору RAL 9003, яка має сертифікати відповідності стандартам RoHS та REACh. Це означає повну відповідність європейським нормам щодо обмеження використання небезпечних речовин та регламентам REACH щодо реєстрації, оцінки та авторизації хімічних речовин.

Сумісність та гнучкість монтажу

Передня панель LVS03692 підтримує різні механізми керування, такі як пряма передня поворотна рукоятка, перемикачі та моторизовані механізми. Сумісність охоплює стаціонарні автомати Masterpact NT06 до NT10/12/16 як у 3-полюсному, так і в 4-полюсному виконанні.

Вертикальний монтаж дозволяє оптимально використовувати простір шафи та полегшує сервісний доступ до всіх елементів керування. Завдяки стандартизованим розмірам та точним вирізам монтажник отримує готове рішення, адаптоване до конкретних прикладних вимог.
