Фронтальна панель для горизонтального монтажу NSX630 3P для розподільчих пристроїв PrismaSet LVS03643

Фронтальна панель для розподільчих щитів PrismaSet

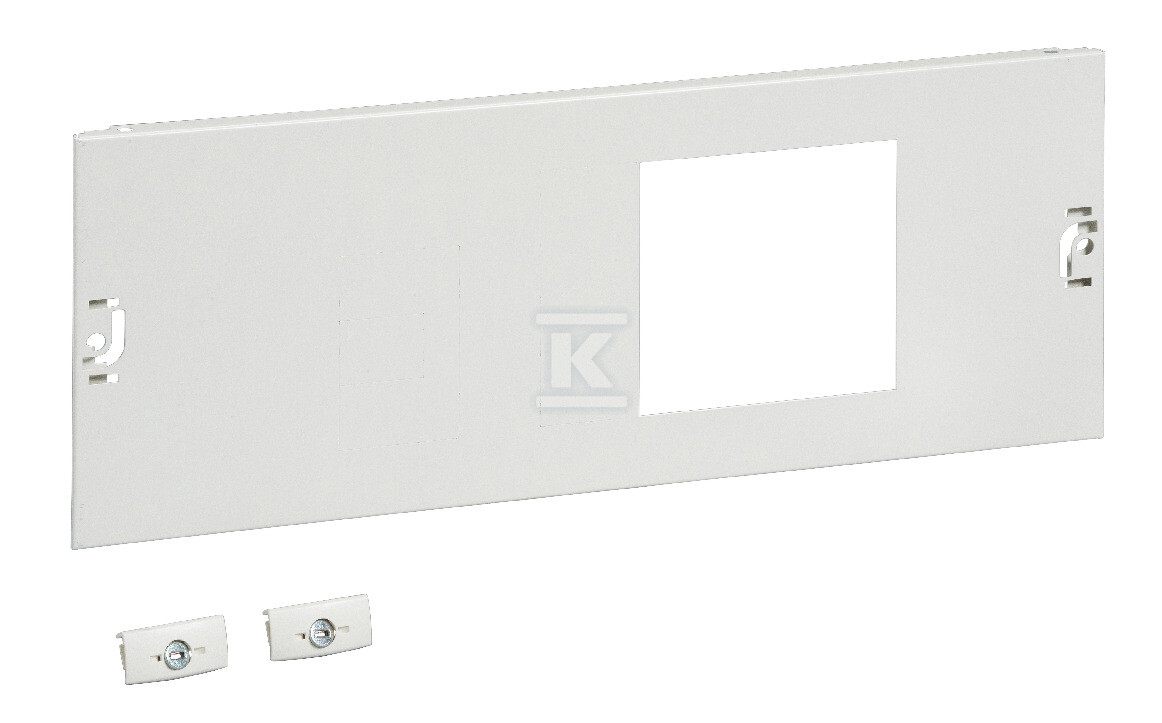

Фронтальна панель LVS03643 є ключовим елементом системи розподільчих щитів PrismaSet від компанії Schneider Electric, розробленою спеціально для горизонтального монтажу автоматичних вимикачів ComPacT NSX та їхніх варіантів Vigi у триполюсному виконанні для струмів від 400A до 630A.

Сумісність із розподільчими системами

Продукт був розроблений з думкою про повну інтеграцію з корпусами PanelSeT P та широким спектром вимикачів Schneider Electric. Сумісність охоплює серії ComPacT NSX, NSX Vigi та CVS у триполюсному виконанні, що робить її універсальним рішенням як для модернізації існуючих установок, так і для побудови нових розподільчих щитів.

Особливу увагу приділено гнучкості механізмів керування — панель підтримує пряму передню поворотну рукоятку, перемикачі та моторні механізми. Ця багатофункціональність дозволяє адаптувати конфігурацію до специфічних вимог застосування без необхідності заміни всієї передньої частини щита.

Конструкція, матеріали та монтажні параметри

Виконання зі сталі гарантує високу механічну стійкість та довготривалу розмірну стабільність навіть у складних промислових умовах. Поверхня пройшла електрофоретичну обробку та полімерне порошкове фарбування з гарячим полімеризуванням, що забезпечує відмінний захист від корозії та стійкість до механічних пошкоджень.

Білий колір RAL 9003 не лише відповідає естетичним вимогам сучасних електричних установок, а й полегшує ідентифікацію та обслуговування пристроїв. Застосовані покриття повністю відповідають стандартам RoHS та REACh, що гарантує екологічну безпеку протягом усього життєвого циклу продукту.

Панель характеризується монтажною шириною 650mm, що дозволяє здійснювати стандартний монтаж у типових розподільчих щитах цього класу. Конструктивна висота, що становить 200mm, при одночасному обслуговуванні 4 вертикальних одиниць, забезпечує оптимальне використання монтажного простору при збереженні компактних габаритів усього виробу.

Розміри самої панелі становлять 500mm ширини на 200mm висоти, що дозволяє точно підігнати її до монтажних отворів без необхідності додаткової модифікації корпусу. Монтажна висота в щиті, що становить 2000mm, дозволяє гнучко планувати внутрішню схему розподільчого щита.

Застосування на практиці монтажу

Горизонтальний монтаж є ключовою особливістю продукту, що дозволяє оптимізувати прокладання кабелів та забезпечує легший доступ до елементів керування під час експлуатації та технічного обслуговування. Це рішення особливо добре проявляє себе в промислових застосуваннях, де монтажний простір обмежений.

Вага продукту, що становить лише 0.75kg, значно полегшує транспортування та монтаж, зменшуючи навантаження на несучу конструкцію розподільчого щита при збереженні повної функціональності та експлуатаційної надійності протягом багатьох років використання.
