Допоміжний контакт OF/SD пружинний Compact NSXm LV426950

Допоміжні контакти для автоматичних вимикачів Compact NSXm

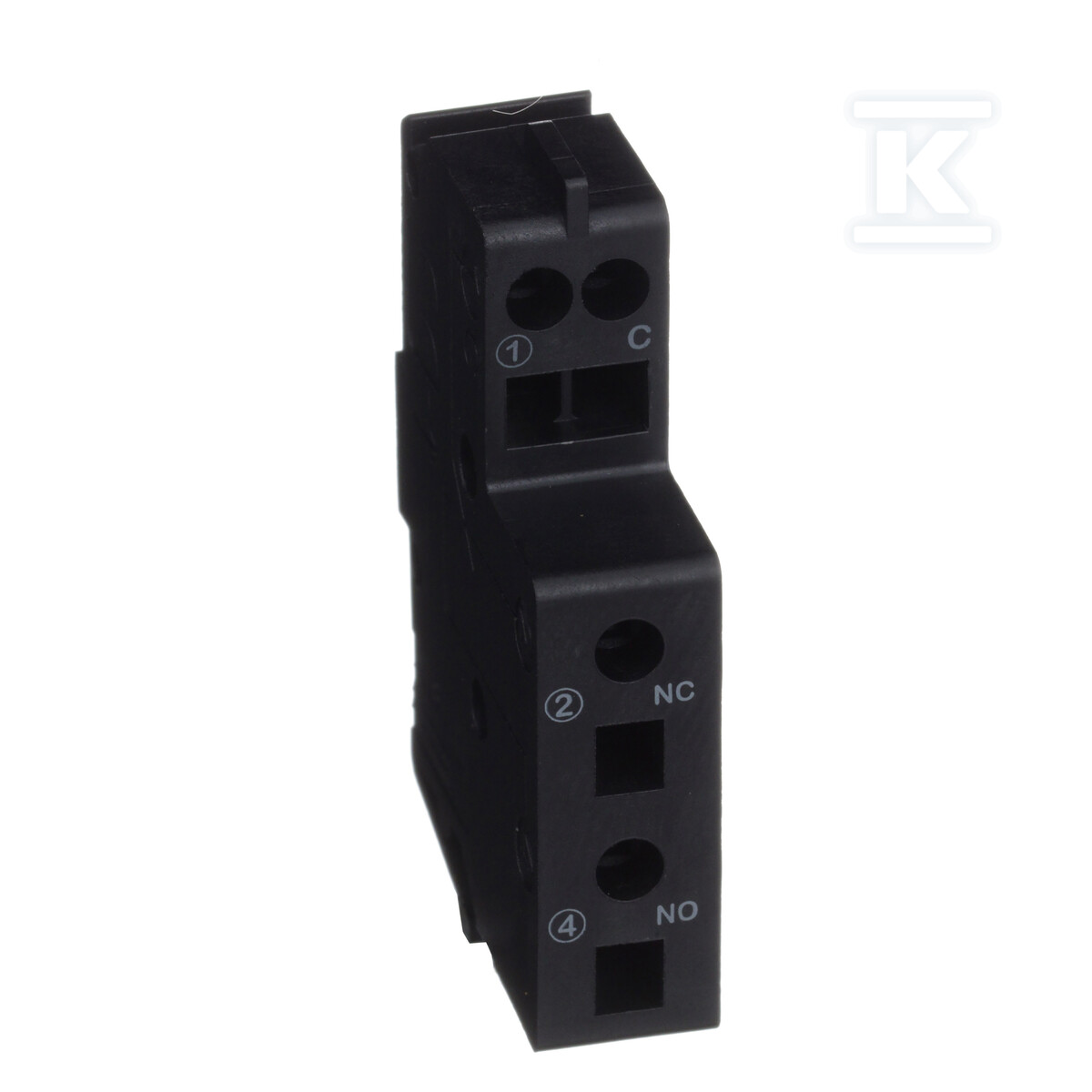

Пружинний допоміжний контакт OF/SD Compact NSXm (LV426950) — це одиночний стандартний сигнальний елемент, який забезпечує дистанційний моніторинг стану автоматичного вимикача. Пристрій був розроблений спеціально для Compact NSXm і PowerPact B, пропонуючи надійне рішення у сфері контролю та сигналізації стану електричної інсталяції.

Функціональність та застосування систем сигналізації

Контакт OF (Open/Closed) надає інформацію про поточне положення головних контактів автоматичного вимикача, дозволяючи здійснювати постійний моніторинг стану пристрою. Контакт SD (Switch Device) виконує функцію індикатора спрацювання — він повідомляє про те, чи був автоматичний вимикач активований внаслідок перевантаження або короткого замикання. Ця подвійна функціональність дозволяє здійснювати комплексний контроль стану електричної інсталяції.

Елемент монтується безпосередньо в корпусі вимикача, а його наявність видима спереду завдяки характерним зеленим прапорцям. Compact NSXm може містити до двох таких допоміжних контактів, що забезпечує гнучкість у конфігурації систем сигналізації.

Електричні параметри та сумісність

Пристрій працює як типовий перемикаючий контакт з конфігурацією 1 NO/NC (нормально відкритий/нормально закритий). Номінальний струм становить 5A, при мінімальному навантаженні 2mA при 17 VDC. Для застосувань AC-15 при напрузі 230V робочий струм становить 3A.

Елемент підтримує широкий діапазон категорій використання (AC12/AC13/DC12/DC13/DC14), що робить його універсальним рішенням для різних типів кіл керування. Робоча напруга Ue становить 230V AC (фаза/нейтраль) та 400V (фаза/фаза), забезпечуючи сумісність із більшістю стандартних інсталяцій.

Конструкція та монтаж

Контакт виготовлений відповідно до стандарту IEC 60947-5-1, що гарантує найвищі стандарти безпеки та надійності. Елемент використовує пружинну клему для електричних з'єднань, що спрощує монтаж і усуває потребу у використанні інструментів для затягування гвинтів.

Пристрій має клас захисту IP20 (з заглушками IP20), колір білий (RAL 9003) та ступінь вогнестійкості згідно з нормою IEC 60695-2-1 — самозагасання при температурі 960°C протягом 30 секунд. Ступінь забруднення становить 3, що дозволяє застосовувати його в промислових середовищах із підвищеними вимогами.
