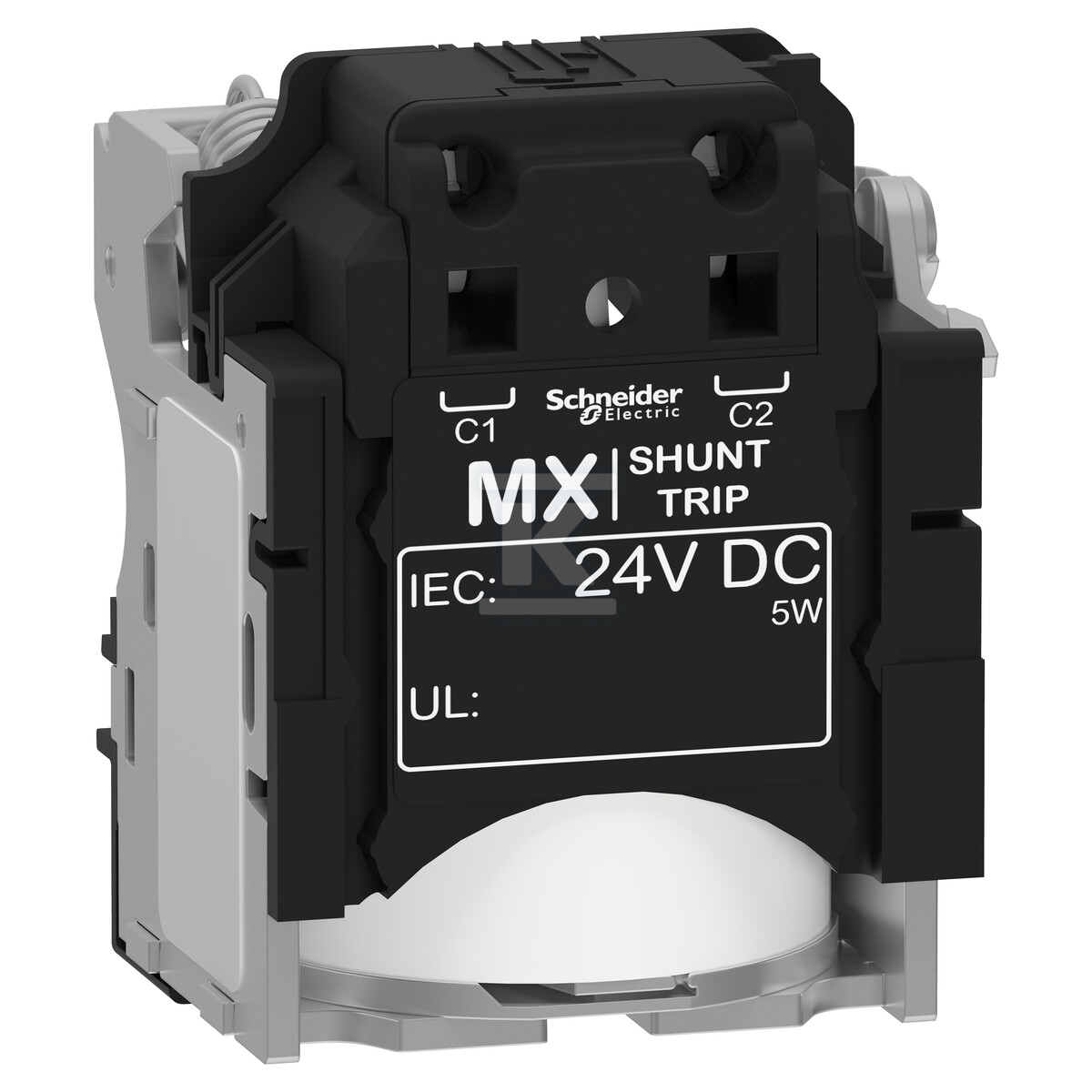

Додатковий розчіплювач MX, ComPacT NSX, 24VDC LV429390

Напружний розчеплювач MX для компактних вимикачів

Напружний розчеплювач MX — це професійний модуль керування, призначений для дистанційного розмикання компактних вимикачів в електроенергетичних системах. Пристрій сумісний з широким спектром вимикачів Schneider Electric, забезпечуючи безпечне та швидке керування електричною інсталяцією.

Робочі параметри та технічні характеристики

Модель LV429390 працює при керуючій напрузі 24V DC, що робить її ідеальним рішенням для промислових систем та розподільчих пристроїв низької напруги. Розчеплювач спрацьовує, коли керуюча напруга перевищує 70% від номінального значення, а повна активація відбувається в діапазоні 0,7-1,1 × Un.

Час відгуку становить лише 50 мілісекунд, що гарантує миттєву реакцію в аварійних ситуаціях. Керуючий сигнал може бути імпульсним (мін. 20ms) або постійним.

Конструкція та сумісність

Пристрій використовує пружинне з'єднання для проводів перерізом 0,5-1,5 mm² (AWG 20...AWG 16) зі стандартною довжиною ізоляції 7mm. Розчеплювач сумісний з серіями:

• ComPacT NSX100...630 (включаючи версії DC та PV)
• PowerPact Multistandard
• EasyPact CVS

Кожен вимикач може бути оснащений 1 модулем MX або MN, що дозволяє здійснювати оптимальну конфігурацію системи.

Застосування та експлуатаційна безпека

Розчеплювач MX застосовується як пожежний вимикач, а також як елемент систем emergency stop. Після активації вимагається ручне скидання вимикача перед повторним замиканням — ця функція запобігає автоматичному повторному ввімкненню після усунення причини несправності.

Пристрій відповідає вимогам стандартів IEC 60947-2, має сертифікати UL Listed/CSA Certified та на нього поширюється гарантія виробника терміном на 18 місяців. Розміри індивідуальної упаковки становлять 6,2 × 4 × 8,1 cm при масі 130g, що полегшує логістику та зберігання.

Schneider Electric декларує вуглецевий слід на рівні 1 kg еквівалента CO₂ протягом усього життєвого циклу продукту та потенціал переробки на рівні 79%.
