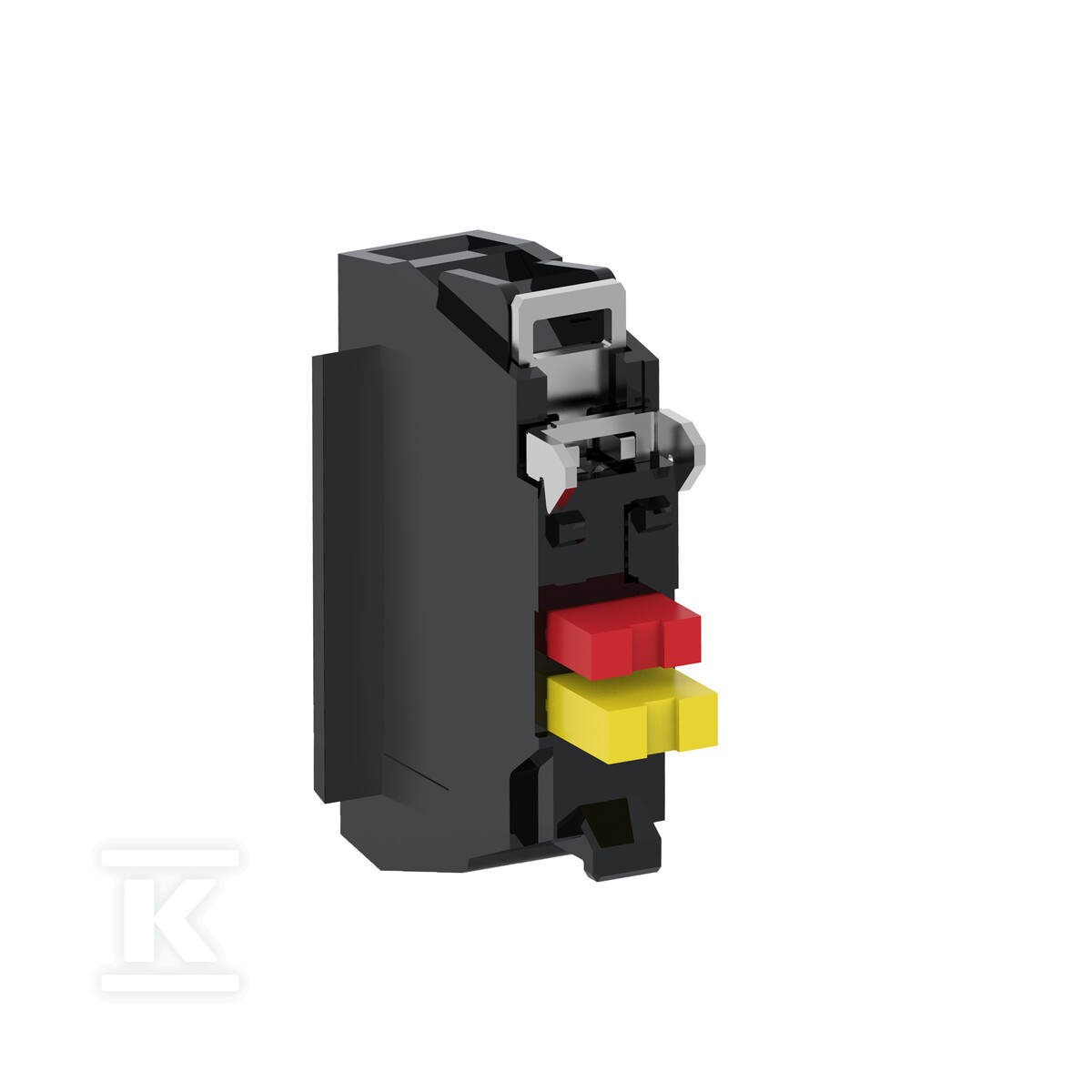

Блок контактів одинарний, 1 модуль н.з. ZBE302

Одинарний блок контактів моніторингу для систем аварійної зупинки

Блок контактів ZBE302 — це професійний компонент серії Harmony XB4/XB5, розроблений спеціально для роботи з кнопками аварійної зупинки (STOP).

Конструкція та матеріали виконання

Блок контактів виконаний як єдиний модуль компактних розмірів (10 × 41 × 26 mm), що дозволяє економно використовувати простір у розподільчих щитах та панелях керування. Контакт зі срібного сплаву (Ag/Ni) гарантує відмінну електропровідність та стійкість до корозії, що забезпечує довготривалу стабільність електричних параметрів.

Монтаж здійснюється зверху шляхом простого вставлення модуля у відповідне гніздо кнопки аварійної зупинки — це рішення усуває потребу в додаткових інструментах чи складних процедурах встановлення. Гвинтові з'єднання дозволяють надійно закріплювати провідники перерізом ≥1 × 0,34 mm² без необхідності використання кабельних наконечників.

Технічні параметри та безпека

Пристрій працює з номінальним струмом Ie = 3 A для AC-15 при напрузі 230 V, що робить його придатним для більшості застосувань промислового керування. Напруга ізоляції Ui = 300 V (ступінь забруднення 3) та імпульсна напруга Uimp = 4 kV забезпечують безпечну роботу навіть у середовищах із підвищеними вимогами.

Блок характеризується позитивним розмиканням контакту NC (згідно з IEC 60947-5-1 appendix K), що означає, що фізичне розмикання відбувається одночасно з активацією механізму — це ключова особливість для систем безпеки, де будь-яка затримка може бути критичною.

Механічні параметри включають робочий хід контакту NC = 1,5 mm, силу натискання 5 N та механічну довговічність до 300000 циклів. Електрична довговічність підтримується на тому ж рівні для різних конфігурацій навантаження (AC/DC).

Застосування та системна сумісність

Блок ZBE302 призначений виключно для роботи з кнопками аварійної зупинки серії Harmony XB4/XB5, що гарантує повну механічну та електричну сумісність. Один контакт моніторингу типу NC виконує функцію контролю справності інсталяції — він автоматично активує сигнал аварійної зупинки у разі виявлення несправностей у кабелюванні або з'єднаннях.

Пристрій відповідає суворим сертифікаційним вимогам: CE, CCC, UKCA, EAC, UL та CSA, що дозволяє використовувати його як на європейському, так і на міжнародному ринках. Ступінь захисту IP20 захищає від випадкового дотику до частин під напругою.

Робоча температура в діапазоні від -40°C до +70°C дозволяє використовувати блок як у холодильних камерах, так і в середовищах із підвищеною температурою. Момент затягування гвинтів (0,8...1,2 N·m) забезпечує оптимальний притиск провідників без ризику пошкодження клем.

Захист від короткого замикання реалізується через плавкий запобіжник типу gG із номінальним струмом 6 A, що захищає як сам блок, так і підключені кола від наслідків можливих коротких замикань в інсталяції керування.
