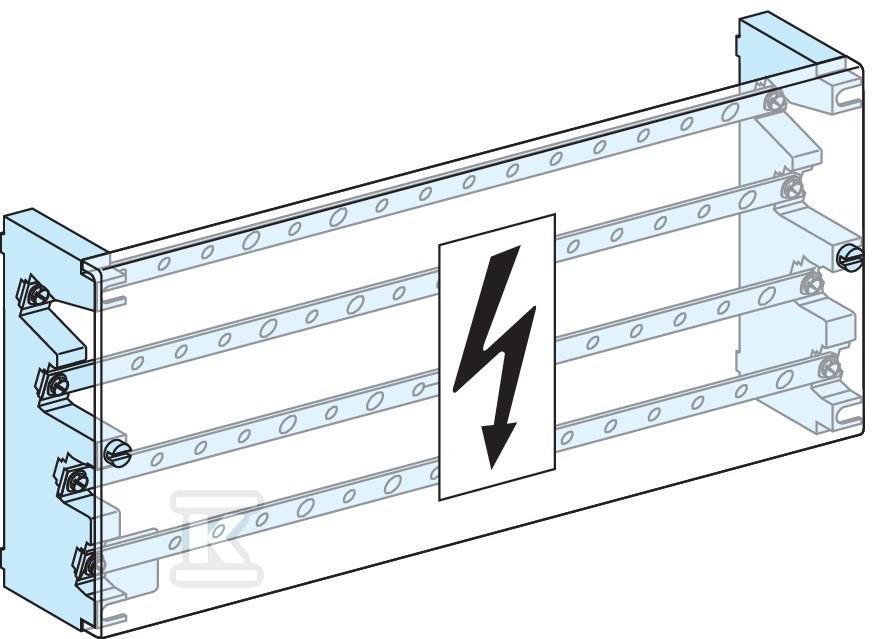

Багатоярусний шинний міст 160A 4P для розподільчих щитів PrismaSet LVS04052

Багаторівнева збірна шина для розподільних шаф PrismaSet

Блок розподільний Linergy BS — це передове рішення для безпечного та ефективного розподілу електроенергії в сучасних розподільних шафах низької напруги. Спеціально розроблений для корпусів PrismaSeT P i G, забезпечує професійний монтаж.

Конструкція та системна сумісність

Пристрій використовує мідні перфоровані шини M6 з перерізом 15 x 5 мм, розміщені зі стандартним кроком 25 мм. Така конструкція забезпечує оптимальну гнучкість під час монтажу та гарантує стабільні електричні з'єднання при номінальному струмі 160 A.

Багаторівнева архітектура спрощує процес встановлення в розгалужених енергетичних системах. Кожна фаза підтримує широкий діапазон перерізів проводів, забезпечуючи сумісність з різними типами установок.

Блок сумісний з автоматичними вимикачами серії Acti9, що дозволяє створювати цілісні захисні системи. Монтаж здійснюється за допомогою гвинтів на монтажній панелі, а весь пристрій захищений від випадкового дотику спеціальною ізоляційною кришкою.

Електричні параметри та безпека

Система працює при номінальній напрузі 440 В змінного струму, з напругою ізоляції 750 В змінного струму. Стійкість до атмосферних перенапруг сягає 8 кВ, що гарантує безпечну роботу навіть у важких умовах навколишнього середовища.

Ключові параметри короткого замикання включають короткочасний струм 10 кА протягом 1 секунди та піковий струм 30 кА. Значення I²t при включенні становить 100000000 A²·с, що підтверджує високу стійкість до термічних перевантажень під час аварій.

Пристрій відповідає вимогам європейських стандартів NF EN 61439-2 та міжнародних EN/IEC 61439-1, забезпечуючи повну відповідність європейським стандартам безпеки електроустановок.

Практичне застосування та експлуатаційні переваги

Розподільний блок особливо застосовується в розгалужених промислових установках та будівлях громадського призначення, де потрібне надійне розподілення живлення до багатьох споживацьких кіл. Його багаторівнева конструкція усуває необхідність використання додаткових проміжних елементів, зменшуючи кількість потенційних точок відмови.

Стандартні розміри (470 x 235 x 115 мм) полегшують планування простору всередині корпусів PrismaSeT. Система живлення підтримує різноманітні типи проводів завдяки універсальним гвинтовим затискачам M6. Це рішення спрощує процес встановлення для електриків, що працюють з різними типами кабелів, та дозволяє легко модернізувати існуючі установки без необхідності заміни всієї системи розподілу.
