Алюмінієва шина Linergy LGYE L=2000mm 1000A для розподільчих пристроїв PrismaSet LVS04562

Система розподільних шаф високострумових

Алюмінієва шина Linergy LGYE є ключовим елементом систем розподілу живлення в електричних розподільних шафах PrismaSet. Розрахована на струми до 1000A, забезпечує надійну роботу у вимогливих промислових та комерційних застосуваннях.

Конструкція та технічні параметри

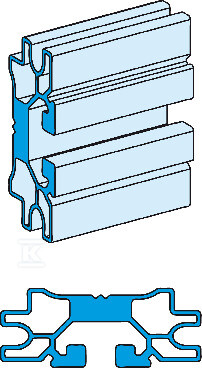

Профіль розмірами 60 × 23 мм та довжиною 2000 мм виготовлений з високоякісного алюмінію з натуральним покриттям поверхні. Компактна конструкція забезпечує ефективне використання простору в електричних панелях, зберігаючи при цьому високу струмопровідність.

Електричні параметри включають номінальну напругу ізоляції 1000V, імпульсну витримувану напругу 12kV та короткочасний витримуваний струм 40kA протягом 1 секунди. Допустимий робочий струм становить 1000A при температурі навколишнього середовища до 35°C при класі захисту ≤ IP31, або 850A при класі захисту > IP31.

Застосування та сумісність

Шина призначена для горизонтального або вертикального встановлення в корпусах PrismaSeT P, з можливістю монтажу в різних конфігураціях розподільних шаф - від ширини 650мм до 650+150мм, а також у каналах корпусу шириною 300мм або 400мм. Одиночний отвір у формі літери T забезпечує гнучке позиціонування з'єднань.

Система сумісна з повним асортиментом аксесуарів Linergy, включаючи спеціалізовані з'єднувачі для з'єднань між шинами та кріпильні елементи. Конструкція передбачає дві опори при горизонтальному встановленні.

Екологічні переваги та сертифікати

Продукт відповідає вимогам стандартів Green Premium та директиви RoHS UE, містить компоненти без ПВХ та галогенів. Шина має сертифікат допуску застосування згідно з нормами IEC 61439-1 та IEC 61439-2, що підтверджує безпеку використання в електричних установках.

Маса продукту становить приблизно 2,23 кг, що полегшує монтаж зі збереженням високої струмопровідності. Вуглецевий слід продукту оцінено в 319 кг еквіваленту CO2, а упаковку виготовлено з картону з вторинної сировини, підтримуючи принципи сталого розвитку.
