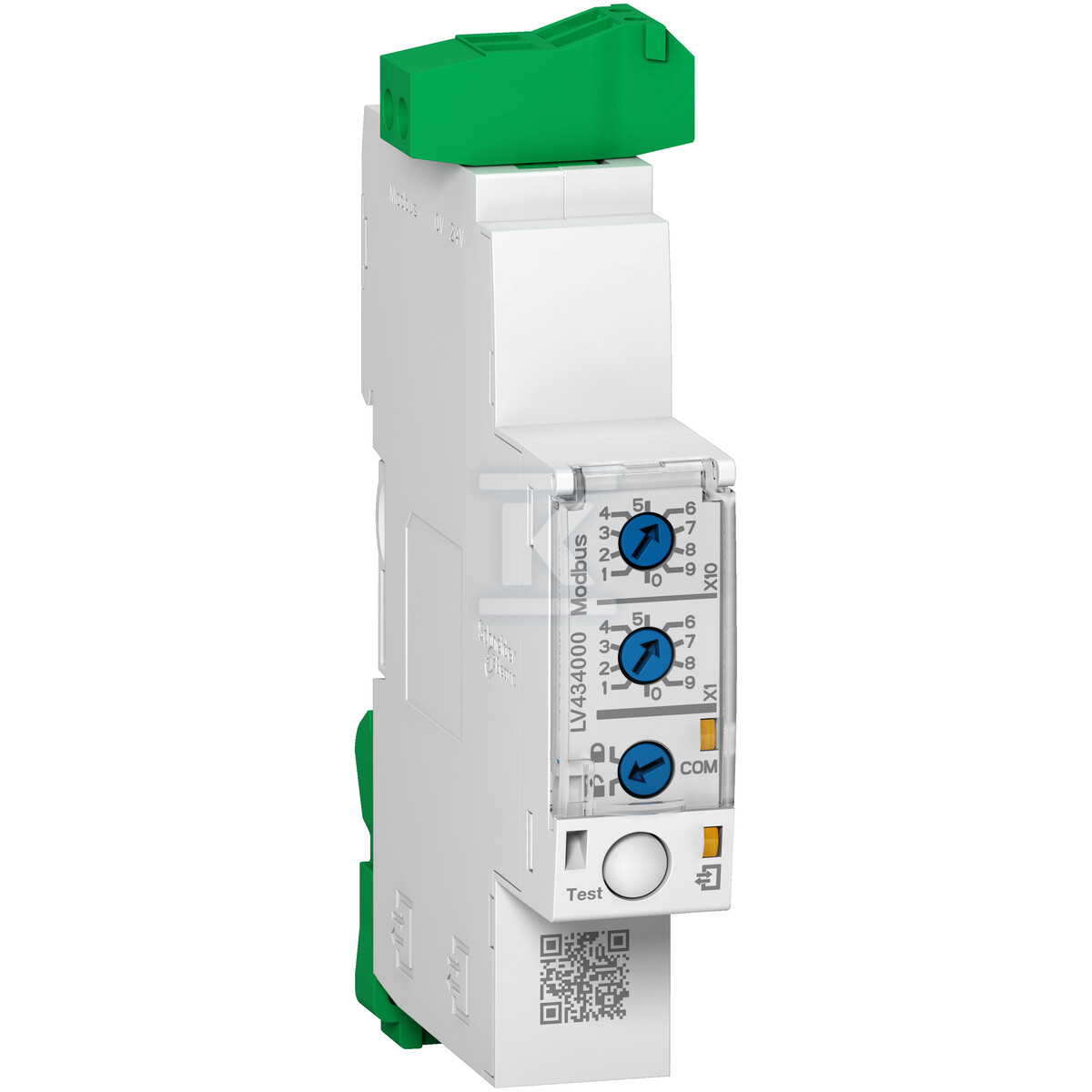

Адресний модуль Modbus Compact NSX LV434000

Професійний комунікаційний інтерфейс для розподільчих систем

Адресний модуль Modbus Compact NSX LV434000 — це передовий комунікаційний інтерфейс із сімейства Enerlin'X, що дозволяє інтегрувати автоматичні вимикачі Schneider Electric із мережами Modbus Serial Line. Пристрій є ключовим елементом архітектури EcoStruxure Power, забезпечуючи надійний зв'язок між розподільчою апаратурою та верхніми системами.

Конструкція та монтажні можливості

Інтерфейс IFM V2 характеризується компактною конструкцією з розмірами 18 × 109 × 73 mm та вагою лише 120 g, що полегшує встановлення у щільно укомплектованих розподільчих шафах. Монтаж здійснюється на стандартну шину DIN 35 mm за допомогою практичних затискачів, що усуває потребу в додаткових кріпильних елементах.

Пристрій живиться напругою 24 V DC з допуском -20...10%, споживаючи лише 30 mA струму при повному навантаженні. Він забезпечує стабільну вихідну напругу 24 V DC з максимальним струмом 3 A, чого достатньо для живлення типових комунікаційних схем у розподільчих пристроях.

Система комунікації та протоколи

Модуль підтримує протокол Modbus Serial Line зі швидкістю передачі від 9.6 до 38.4 kbaud, забезпечуючи сумісність із широким спектром систем промислової автоматизації. Адресація Modbus здійснюється за допомогою двох поворотних перемикачів на передній панелі, що дозволяє легко встановити адресу в діапазоні 1-99.

Інтерфейс оснащений одним блоком гвинтових клем для живлення 24VDC та роз'ємом RJ45 для послідовної шини Modbus. Додатково він має два роз'єми RJ45 для внутрішнього мережевого з'єднання ULP (Universal Logic Plug), що дозволяє інтегруватися з іншими модулями системи.

Сумісність та робоче середовище

IFM V2 працює з широким спектром автоматичних вимикачів Schneider Electric, включаючи серії Masterpact NT/NW/MTZ, ComPact NSX та PowerPact J/L/H/P/R. Система автоматично визначає параметри мережі при першому підключенні або дозволяє ручне налаштування за допомогою програмного забезпечення EcoStruxure Power Commission.

Пристрій працює при температурі від -20°C до +70°C при відносній вологості 5-85% без конденсації. Ступінь захисту становить IP20 для роз'ємів та IP30 для інших частин, що забезпечує належний захист від дотику та дрібних сторонніх предметів.

Інтерфейс відповідає вимогам стандартів CE, FCC, а також має сертифікати EAC та cULus, що підтверджує його відповідність міжнародним стандартам безпеки та електромагнітної сумісності.
