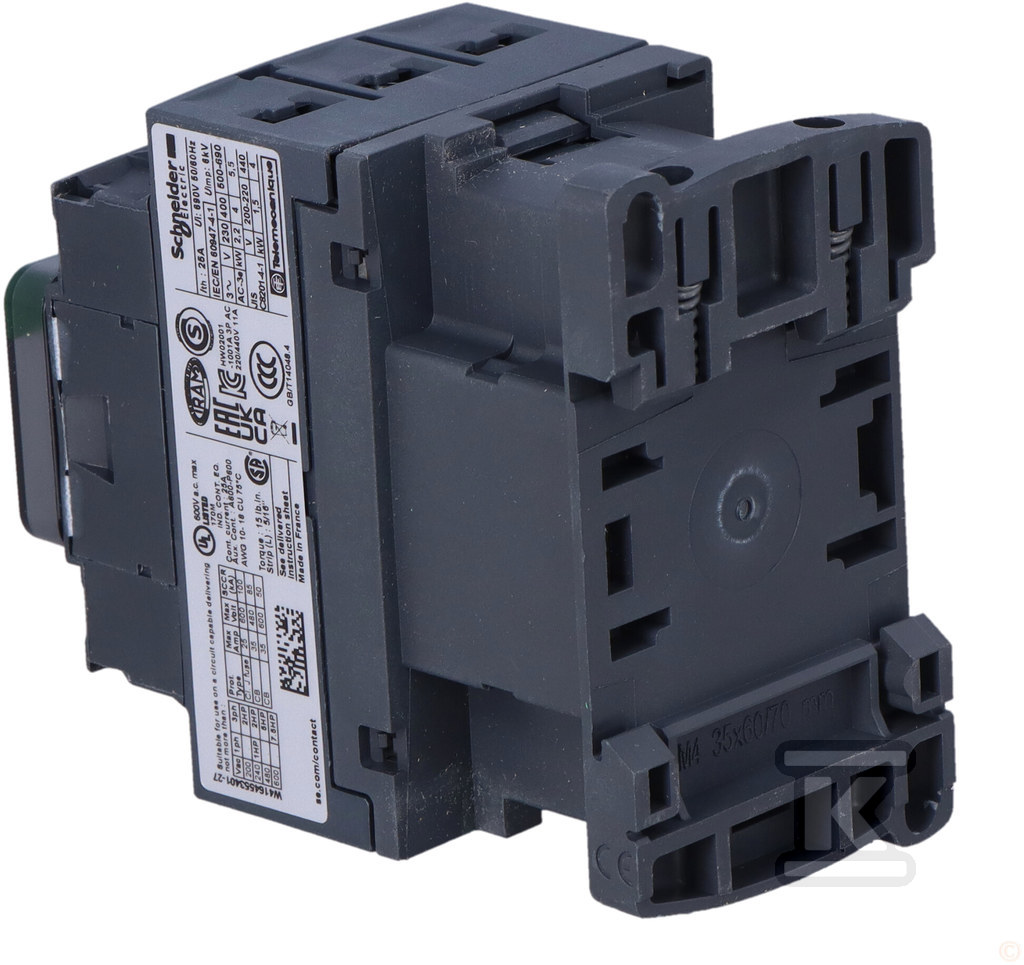

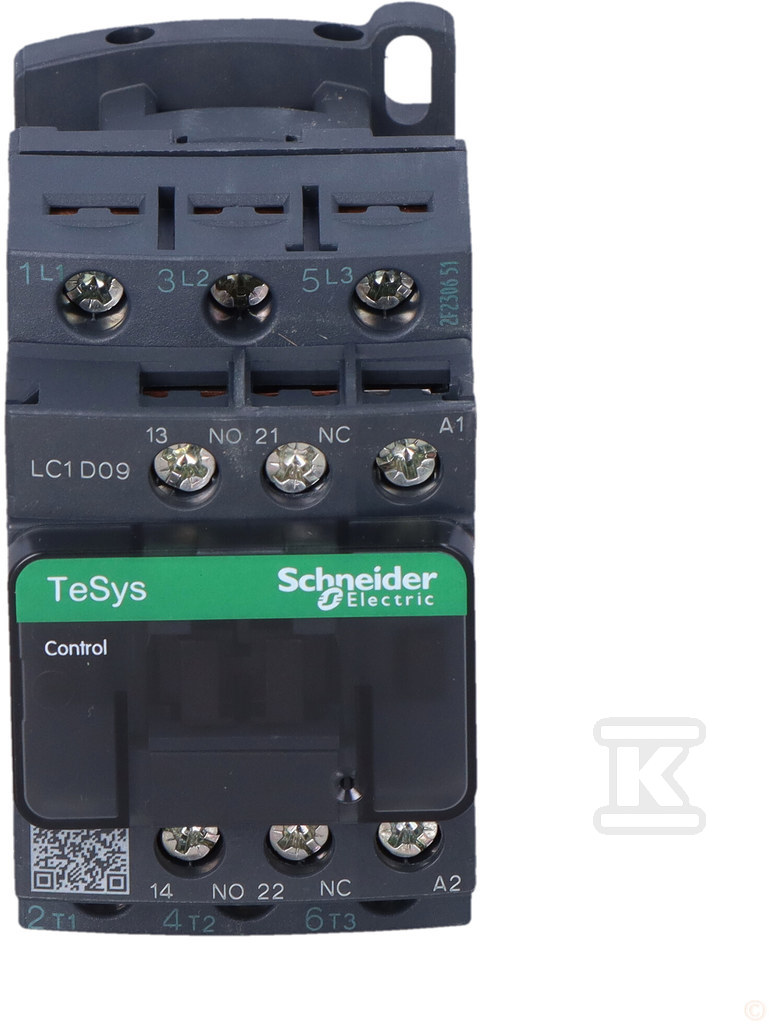

Контактор TeSys D AC3 9A 3P 1NO 1NC котушка 24VAC гвинтові затискачі LC1D09B7

Контактор потужності TeSys D – надійне керування двигунами

Цей 3-полюсний контактор TeSys D від Schneider Electric є надійним рішенням для керування двигунами в широкому спектрі промислових та HVAC застосувань. Розроблений з урахуванням простоти встановлення та експлуатації, LC1D09B7 забезпечує надійне перемикання ланцюгів з номінальним струмом 9A в категорії AC-3 та потужністю 4кВт при напрузі 400В. Обладнаний котушкою 24VAC, ідеально підходить для систем, що живляться від мережевої напруги.

Конструкція та застосування

Контактор LC1D09B7 характеризується гвинтовим з'єднанням основних контактів, що полегшує монтаж та забезпечує надійне з'єднання проводів. Має один допоміжний розмикаючий контакт (1NO) та один замикаючий (1NC), що дозволяє інтегрувати його з різними ланцюгами керування та безпеки. Може використовуватися в системах безпеки завдяки стандартній схемі допоміжних контактів NO+NC. Сумісний з нормою IEC 60335-1, що підтверджує його стійкість до впливу вогню та запилення, а також відповідність вимогам встановлень в будинках, системах опалення, вентиляції та кондиціонування.

Переваги та вигоди для монтажників та користувачів

• Висока механічна міцність: Контактор пропонує до 15 мільйонів циклів комутації, що перекладається на тривалий термін служби та мінімізує потребу в заміні.
• Інтегровані допоміжні контакти: Стандартно оснащений дзеркальним набором допоміжних контактів (NO+NC) полегшує реалізацію ланцюгів безпеки відповідно до норми IEC.
• Універсальність: Один і той же додатковий аксесуар підходить для контакторів TeSys D з різними діапазонами струмів (від 9A до 150A), що спрощує зберігання та вибір компонентів.
• Легка ідентифікація: Короткий номер каталогу містить інформацію про номінальний струм AC-3, що полегшує швидкий вибір відповідної моделі.
• Цифрова документація: Доступ до повної технічної документації за допомогою QR-коду дозволяє швидко вирішувати проблеми та оптимізувати встановлення.
• Відповідність нормам: Відповідає чинним промисловим нормам та світовим стандартам, включаючи морські сертифікати та UL.
• Екологічний дизайн: Продукт має етикетку Green Premium, що означає відповідність найновішим правилам щодо захисту навколишнього середовища та низький вуглецевий слід (18 кг еквіваленту CO2). Виготовлений з матеріалів, що піддаються переробці.

Додаткова інформація: номінальний робочий струм для AC-4 при 400V становить 6A, а номінальний робочий струм Ie для AC-1 при 400V – 25A. Розміри контактора: висота 77 мм, глибина 86 мм та ширина 45 мм.
