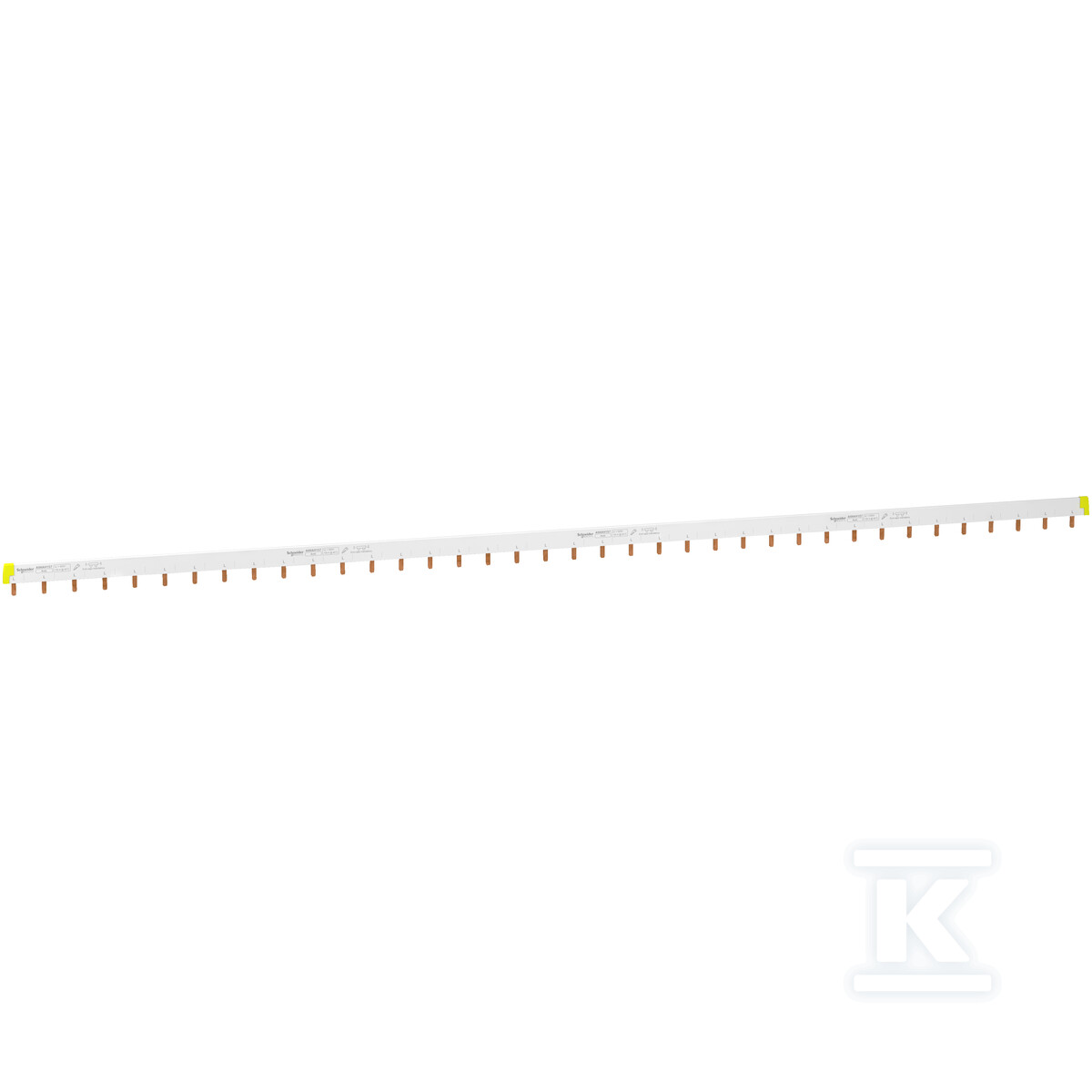

Шина шипкова A9XAH157 100A 1-полюсна + допоміжний контакт 57 модулів

Професійна гребінчаста шина для модульних пристроїв Acti9

Шина-гребінь A9XAH157 — це передове рішення для розподілу електроенергії в промислових установках та комерційних будівлях. Продукт належить до лінійки Acti9 компанії Schneider Electric і забезпечує надійне однофазне з'єднання з додатковим допоміжним контактом.

Конструкція та технічні параметри

Шина виконана як однополюсна (1P) довжиною 1000 mm, що займає 57 модулів DIN у розподільчому щиті. Конструкція, заснована на кроці підключень 18 mm, дозволяє здійснювати компактний монтаж модульних пристроїв. Переріз провідника становить 16 mm², що гарантує безпечний номінальний струм 100 A при напрузі 415 V AC.

Відстань між шляхами становить 27 mm, забезпечуючи належну ізоляцію між провідниками. Шина повністю ізольована та маркована символом L. Конструкція дозволяє горизонтальний монтаж у верхній або нижній частині щита — як на тунельних, так і на подвійних клемах.

Застосування та сумісність

Продукт призначений для підключення 38 пристроїв (38 допоміжних контактів Aux + 1 L) у конфігурації типу 1L + auxiliary. Шина сумісна з широким спектром модульних пристроїв Schneider Electric:

• Acti9 iC60 — автоматичні вимикачі
• Acti9 iK60 — диференційні автомати
• Acti9 iID — селективні диференційні автомати
• Acti9 iSW — східні вимикачі
• Multi9 C60 — захисні пристрої

Завдяки можливості підрізання під розмір, шина адаптується до різних конфігурацій щитів. Кінцевий елемент постачається у комплекті (10 штук), що полегшує професійний монтаж.

Безпека та норми

Шина відповідає вимогам міжнародних стандартів IEC 61439-2 та IEC 60947-7-1, забезпечуючи безпечну експлуатацію в промислових середовищах. Ступінь захисту становить IP20 (з наконечниками та захисними кришками зубців), а вогнестійкість становить 960°C протягом 30 секунд відповідно до IEC 60695-2-1.

Номінальна напруга ізоляції становить 500 V AC, а ступінь забруднення робочого середовища класифікується як 3. Продукт забезпечений гарантією виробника терміном на 18 місяців, що підтверджує високу якість виконання Schneider Electric.
