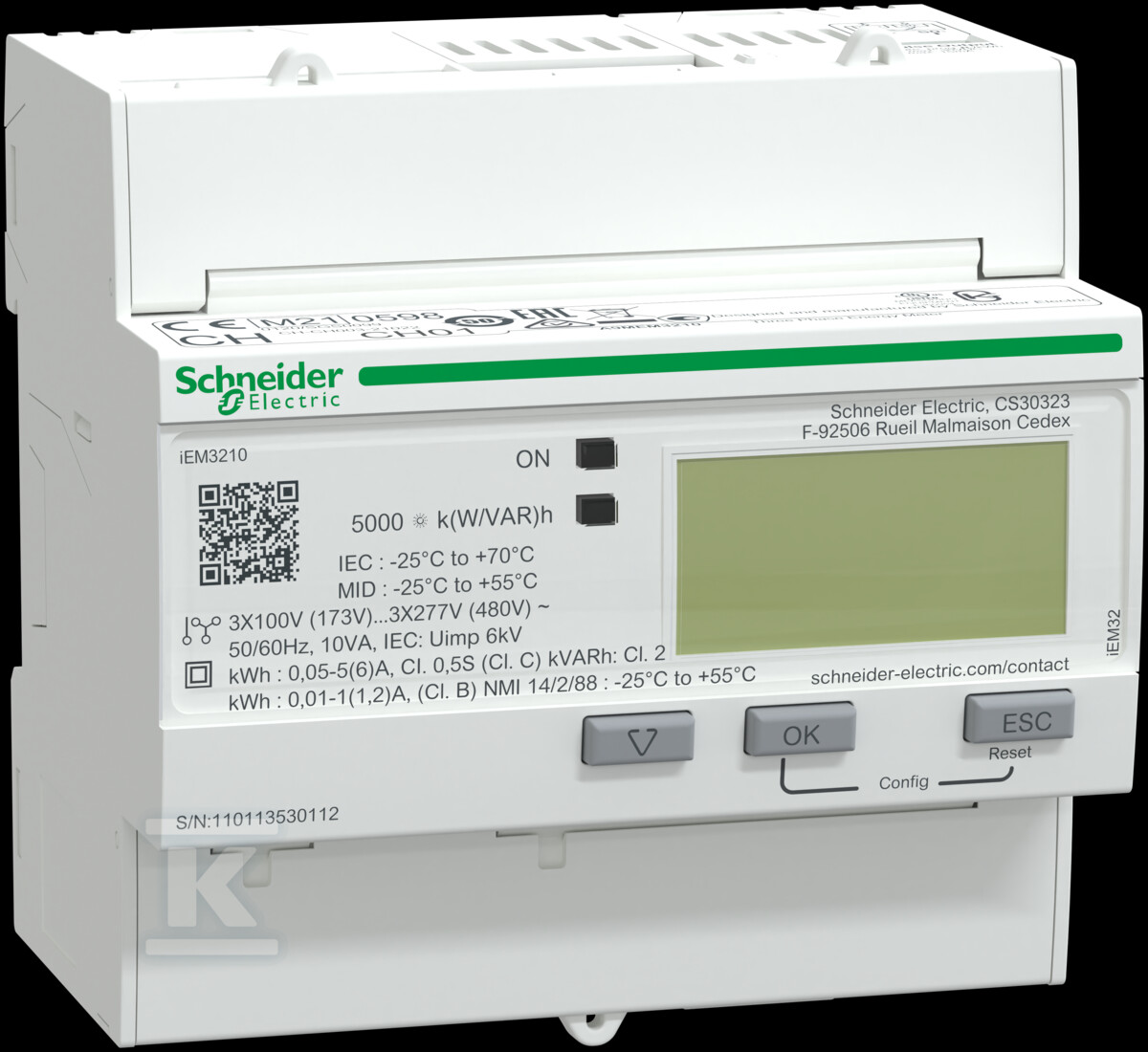

Лічильник KWH IEM3210 - CT із виходом IMP MID 47 A9MEM3210

Трифазний лічильник енергії з непрямим вимірюванням для професійних інсталяцій

Лічильник KWH IEM3210 — це передовий вимірювальний пристрій із серії Acti9 iEM3000 компанії Schneider Electric, призначений для точного моніторингу споживання електроенергії в трифазних мережах. Пристрій розроблений для професійного застосування в комерційних, промислових будівлях та об'єктах громадського призначення.

Конструкція та технічні параметри

Міцний електронний корпус розміром 90×95×69 мм займає стандартні 5 модулів на DIN-рейці, що полегшує інтеграцію в існуючі розподільчі щити. Ступінь захисту IP20 забезпечує безпечне використання в промислових середовищах. РК-дисплей із цифровим індикатором дозволяє чітко зчитувати робочі параметри та енергетичні значення.

Пристрій підтримує широкий діапазон робочих напруг: від 100 до 277V для з'єднань N-L та від 173 до 480V для L-L, при мережевій частоті 50 або 60 Hz. Номінальний струм становить 5A (максимальний до 6A), а вимірювання здійснюється непрямим способом через трансформатори струму зі значеннями 1A або 5A.

Система вимірювання та точність

Лічильник забезпечує високий клас точності вимірювання активної енергії — клас C згідно з EN 50470-3 та клас B згідно з EN 50470-3. Пристрій вимірює активну та реактивну потужність, а також активну та реактивну енергію відповідно до стандартів IEC 62053-21 та IEC 61557-12.

Додаткова локальна сигналізація включає зелений світлодіодний індикатор, що підтверджує живлення пристрою, та миготливий жовтий світлодіод для перевірки правильності вимірювань. Дев'ять позицій лічильника дозволяють точно зчитувати різні енергетичні параметри.

Комунікаційні можливості та виходи

Пристрій оснащений одним цифровим імпульсним виходом типу S0 з регульованою частотою від 0 до 500 імпульсів на kWh/kvarh. Імпульсний вихід дозволяє інтегрувати пристрій із системами енергетичного моніторингу та автоматизації будівель.

Протокол зв'язку Modbus із підтримкою гвинтових клем забезпечує легке підключення до систем управління енергією. Однотарифна конфігурація спрощує впровадження у простих розрахункових додатках.

Професійне застосування

Лічильник знаходить особливе застосування в системах перевиставлення рахунків (sub-billing), де він дозволяє розподіляти витрати на енергію між різними орендарями або користувачами об'єкта. Він також ідеально підходить як пристрій часткового обліку в розгалужених електричних мережах офісних будівель, торгових центрів чи промислових підприємств.

Пристрій підтримує однофазні конфігурації з нейтраллю, а також трифазні конфігурації з нейтраллю.

Сертифікація та стандарти якості

Лічильник має сертифікат MID (Measuring Instruments Directive), що підтверджує його придатність для комерційного обліку споживання електроенергії. Він відповідає вимогам стандартів CE, UL та EAC, гарантуючи безпеку використання та відповідність міжнародним технічним стандартам.

Конструкція пристрою пристосована для роботи в промислових умовах категорії III за рівнем перенапруг.
