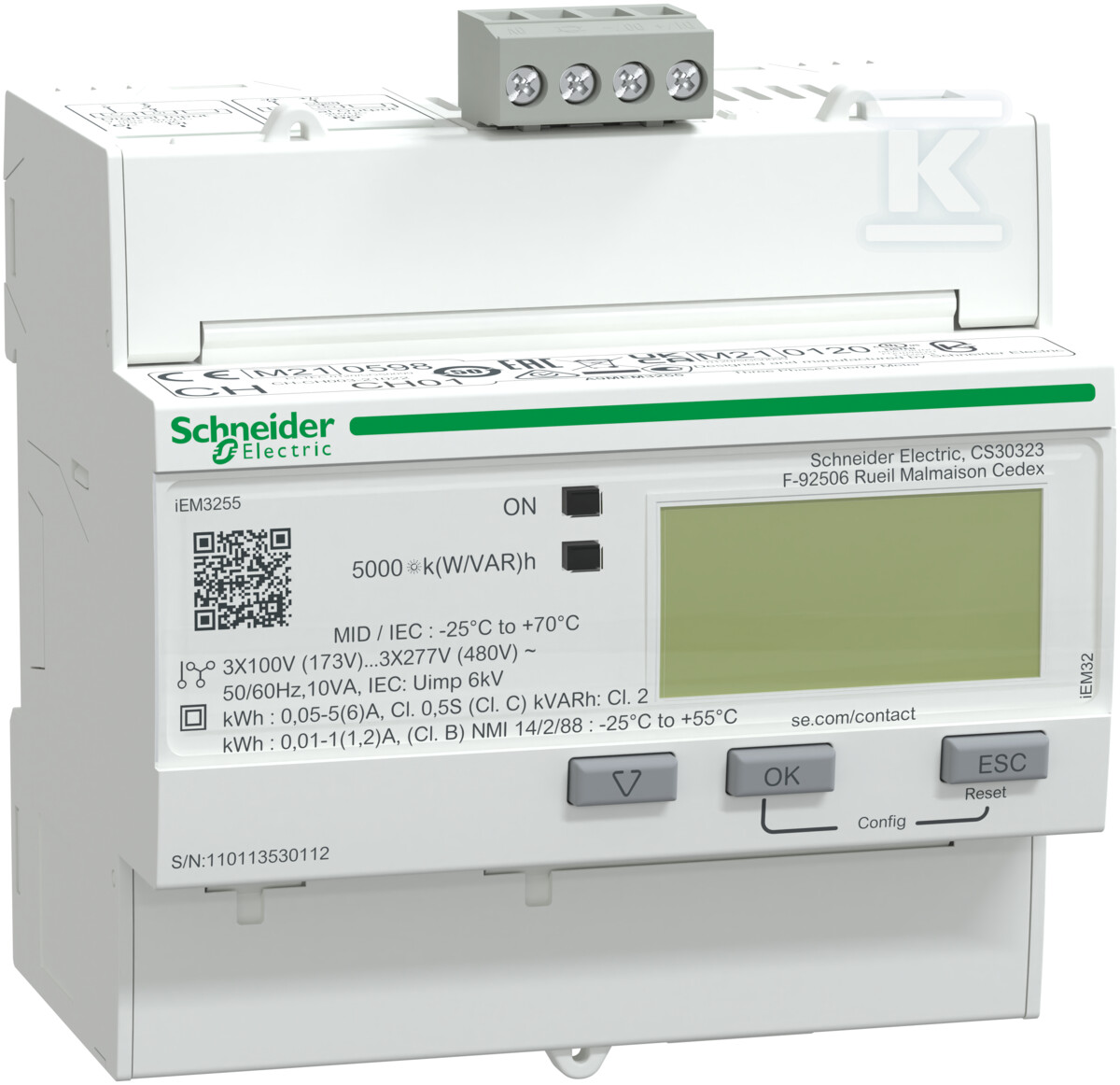

Трифазний лічильник енергії 5A кл 0,5S MID Modbus PowerLogic A9MEM3255

Прецизійне вимірювання енергії в трифазних системах

Лічильник енергії серії PowerLogic Acti9 iEM3000 — це пристрій, розроблений для моніторингу споживання в інсталяціях, що потребують високої точності, особливо там, де ключовим є розрахунок між різними споживачами або підсистемами. Пристрій підтримує трифазні мережі з нейтральним провідником (3P+N) та конфігурації 3P, вимірюючи як активну, так і реактивну енергію. Завдяки класу точності 0,5S (відповідно до стандарту IEC 62053-22) та сертифікації MID (Measuring Instruments Directive), він забезпечує надійні дані, необхідні для суббілінгу (sub-billing). Струм вимірюється опосередковано — пристрій працює з трансформаторами струму з номінальним вторинним струмом 1 A або 5 A, що дозволяє безпечно проводити вимірювання в ланцюгах з великою інтенсивністю струму.

Функціональність та комунікація в сучасній інсталяції

Сучасне управління енергією потребує не лише вимірювання, а й легкого доступу до даних. Ця модель оснащена інтерфейсом Modbus RTU (через порт RS485), що дозволяє інтегрувати її з системами BMS, програмним забезпеченням для управління енергією або платформами IoT. Комунікація здійснюється через гвинтові клеми, що полегшує монтаж і знижує ризик помилок при підключенні кабелів. Пристрій підтримує чотири тарифні графіки, що забезпечує гнучкість у розрахунку споживання в різних часових зонах. Додатково лічильник має один програмований цифровий вхід та цифровий вихід (який може виконувати функцію імпульсного виходу D0). Кількість імпульсів регулюється в діапазоні від 0 до 500 Imp/kWh (або kvarh), що дозволяє адаптувати сигнал для зовнішніх реєстраторів або систем сигналізації.

Конструкція, монтаж та сигналізація стану

Пристрій характеризується компактними розмірами: ширина 90 mm (що відповідає 5 модулям DIN-рейки), висота 95 mm та глибина 69 mm. Монтаж здійснюється за допомогою спеціального адаптера на DIN-рейку типу TH-35, що гарантує стабільне кріплення в модульних розподільчих щитах. На передній панелі розташований чіткий LCD-дисплей з 9 цифровими позиціями, який відображає поточні робочі параметри. Візуальна сигналізація розроблена так, щоб надавати ключову інформацію про стан пристрою з одного погляду: зелений світлодіод LED інформує про наявність живлення, тоді як миготливий жовтий світлодіод дозволяє швидко перевірити правильність роботи та точність вимірювання. У разі перевищення допустимих значень інсталяція отримує попередження через аварію перевантаження, а жовтий комунікаційний світлодіод сигналізує про активність порту Modbus.

Пристрій працює в широкому діапазоні номінальних напруг: від 100 V до 277 V (між фазою та нейтраллю) та від 173 V до 480 V (між фазами) при мережевій частоті 50 Hz або 60 Hz. Ступінь захисту корпусу становить IP20 (а передня панель — IP40), що означає необхідність монтажу в захищених електричних розподільчих щитах. Лічильник не має захисту від маніпуляцій або блокування кодом, що спрощує його конфігурацію для інсталятора і водночас відповідає вимогам директиви MID для вимірювальних приладів, що використовуються в комерційному обігу електроенергії.
