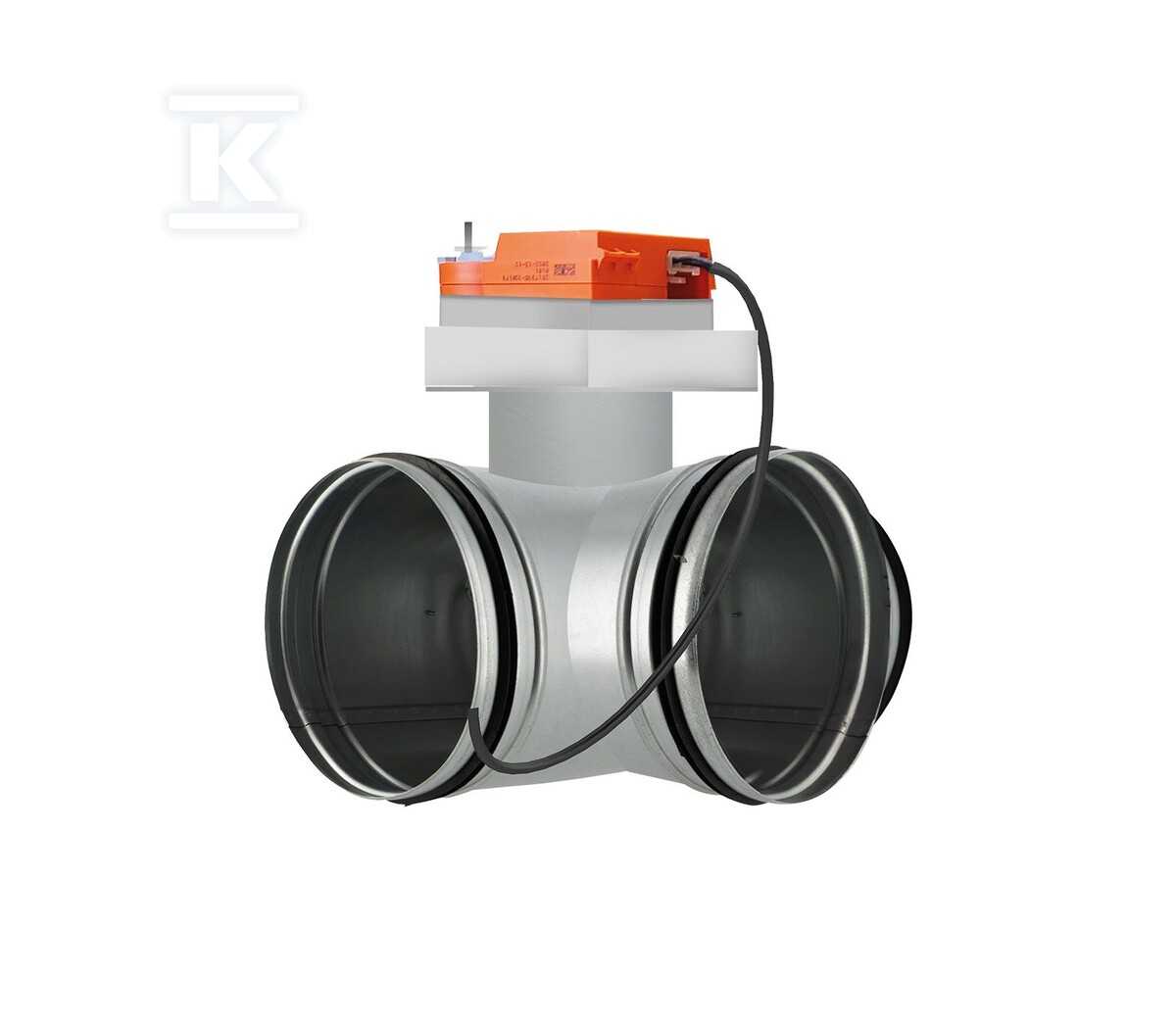

Засувка GWC iGROUND CUBE 200 RWA0711.00.0005.A00

Дросельна заслінка ґрунтового теплообмінника – інтелектуальне керування повітрям

Дросельна заслінка iGROUND CUBE 200 є ключовим елементом вентиляційних установок з рекуперацією тепла з ґрунту (ГТВ). Її завданням є оптимізація забору повітря, направляючи його або через канал, що веде до стінного повітрозабірника, або через теплообмінник, закопаний у ґрунт. Рішення про вибір джерела повітря приймається автоматично, на основі поточних атмосферних умов та потреб будівлі – все це завдяки алгоритмам керування в рекуператорі та прецизійній дії приводу дросельної заслінки.

Заслінка не обмежується лише стандартною роботою з ГТВ. Її також можна використовувати в системах розморожування теплообмінника, дозволяючи переключити забір повітря на внутрішній обіг (рециркуляція) під час процесу розморожування. Це підвищує ефективність системи та забезпечує комфорт користування.

Будова та застосування – гнучкість у кожному аспекті

Конструкція заслінки була розроблена з урахуванням легкого монтажу та інтеграції з існуючими вентиляційними системами. Для того, щоб заслінка могла виконувати свої функції, необхідно застосувати модуль розширення iEDGE E2.2 та датчик температури T PROBE D2.2. Завдяки цьому можливе прецизійне керування потоком повітря та адаптація його до поточних потреб.

Заслінка доступна у двох діаметрах – 200 мм, що дозволяє підібрати її до різних розмірів вентиляційних централей. Варто пам'ятати, що через більший опір потоку повітря через ґрунтовий теплообмінник, рекомендується підключення заслінки безпосередньо до патрубка центральної вентиляції – це мінімізує втрати тиску та забезпечує оптимальну продуктивність системи.

Ключові особливості та переваги для монтажника та користувача

• Автоматичне керування: Заслінка автоматично перемикає джерело повітря, оптимізуючи роботу системи вентиляції та заощаджуючи енергію.
• Універсальність: Може бути застосована як у стандартних установках з ГТВ, так і в системах з функцією розморожування теплообмінника через рециркуляцію.
• Легкий монтаж: Завдяки можливості підключення за допомогою гнучких з'єднувачів, демонтаж заслінки є простим та зручним під час сервісного обслуговування установки.
• Прецизійність дії: Керування зміною полярності напруги (11-16 V DC) забезпечує плавне та надійне функціонування приводу заслінки при максимальному струмі 80 mA.
• Захист від розгерметизації: Максимальна різниця тиску на патрубках заслінки становить 100 Па – вище цієї величини може статися часткова розгерметизація клапана, тому важливо контролювати тиск в установці.
• Міцність: Конструкція заслінки була розроблена таким чином, щоб забезпечити довготривалу та безвідмовну роботу навіть у складних експлуатаційних умовах. Слід пам'ятати про регулярну перевірку стану ущільнювачів та піни ізолюючої.
• Оптимізація витрат: Завдяки інтелектуальному управлінню забором повітря, заслінка сприяє зниженню витрат на експлуатацію вентиляційної системи.
