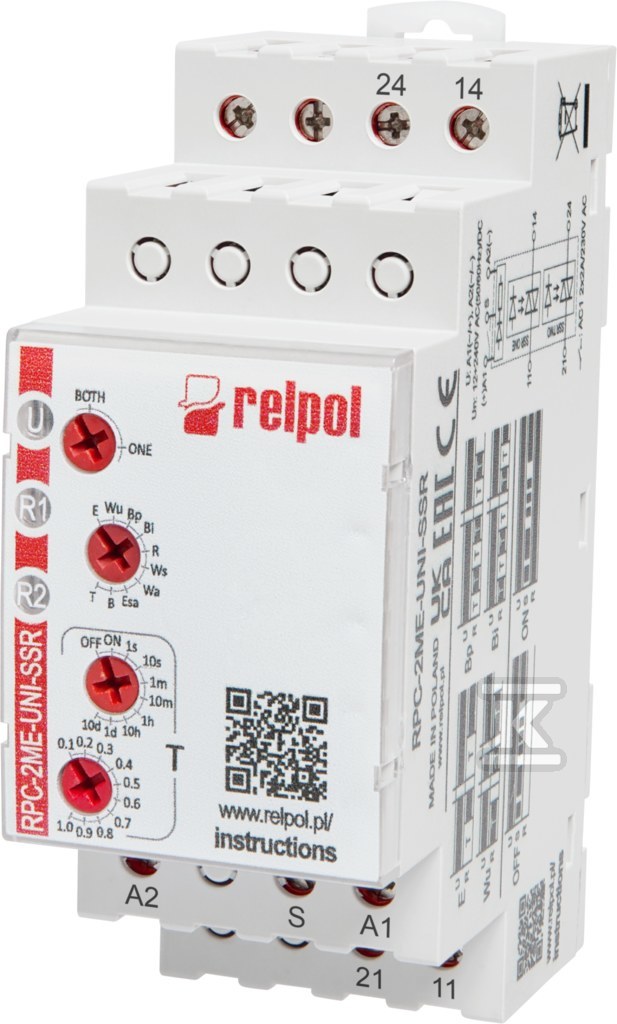

Реле часу 2 x 1Z (тріак), 2 A, 12….240V AC/DC RPC-2ME-UNI-SSR 865444

Універсальне рішення для промислової автоматики

Реле часу RPC-2ME-UNI-SSR — це пристрій, призначений для керування часовими процесами. Завдяки двом незалежним напівпровідниковим виходам типу triac та універсальній напрузі живлення від 12V до 240V AC/DC, пристрій чудово підходить для різних застосувань.

Модульна конструкція шириною лише 35 mm (2 модулі DIN) дозволяє здійснювати прямий монтаж на DIN-рейку EN 60715, що спрощує встановлення в електричних щитах. Пристрій має клас захисту IP20.

Конструкція та технічні параметри

Реле виготовлене відповідно до вимог стандарту EN 61812-1. Корпус розміром 64 × 35 × 90 mm важить лише 112 грамів.

Пристрій працює при універсальній напрузі живлення DC/AC у діапазоні від 12V до 240V, підтримуючи частоти як 50Hz, так і 60Hz. Характеризується номінальним навантаженням AC1, що становить 2A при напрузі 230V AC, та максимальним пусковим струмом до 120A протягом одного циклу кожні 10ms. Тривале навантаження становить стабільні 2A при безперервній роботі.

Пристрій споживає лише 1W потужності, що робить його енергоефективним рішенням навіть при тривалій безперервній роботі. Електричні з'єднання здійснюються за допомогою надійних гвинтових клем, що забезпечує довговічне та надійне з'єднання проводів.

Функціональність та режими роботи

Система пропонує аж 10 різних часових функцій та можливість налаштування в межах 8 часових діапазонів. Діапазон регулювання становить від 1 секунди до 864000 секунд, що дозволяє програмувати як короткі імпульси, так і тривалі затримки.

Функціональність включає: затримку включення (E), включення через встановлений інтервал (Wu), симетричну циклічну роботу з першою паузою або імпульсом (Bp/Bi), затримку вимкнення через керуючий контакт (R), одиничний імпульс при замиканні керуючого контакту (Ws), включення через інтервал при розмиканні керуючого контакту (Wa), затримку включення та вимкнення через керуючий контакт (Esa), циклічну роботу, контрольовану замиканням керуючого контакту (B), генерацію імпульсу тривалістю 0,5s після закінчення встановленого часу T, а також постійне включення/вимкнення (ON/OFF).

Пристрій пропонує два основні режими роботи:

• ONE mode — активація лише одного вихідного каналу
• BOTH mode — одночасна активація обох вихідних каналів

Кожен із двох каналів може працювати як:

• Миттєвий вихід (миттєва реакція)
• Вихід із затримкою (з програмованим запізненням)
