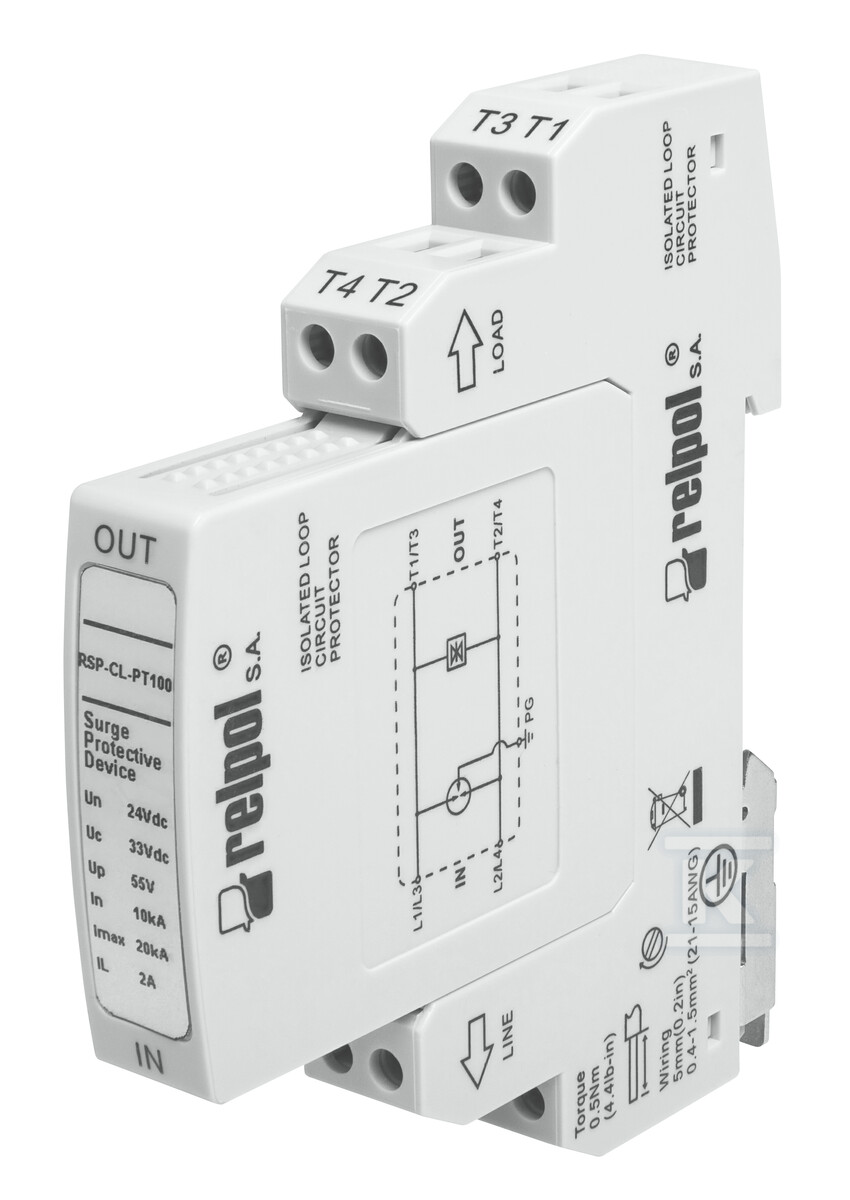

Обмежувач перенапруги - захист від перенапруги для 2 пар або 4 сигнальних ліній в системі вимірювання та керування, 24 V DC RSP-CL-PT100 2617109

Захист для вимірювальних та керуючих систем

Обмежувач перенапруги RSP-CL-PT100 є ключовим елементом захисту чутливих вимірювальних та керуючих систем від наслідків перенапруги. Розроблений для захисту 2 пар або 4 сигнальних ліній, він забезпечує надійний захист у промислових та інформаційних установках, особливо там, де потрібне моніторинг температури. Пристрій ефективно мінімізує ризик пошкоджень, спричинених раптовими стрибками напруги, забезпечуючи безперервність роботи критичних процесів.

Конструкція та дія

RSP-CL-PT100 використовує двоступеневий захисний ланцюг, заснований на обмежувачі іскрового розряду та діоді TVS. Така комбінація забезпечує швидку та ефективну реакцію на перенапругу, обмежуючи її вплив на захищені пристрої. Завдяки цьому, обмеження перехідних процесів відбувається за допомогою розрядних ламп та транзорбних діодів. Пристрій пристосований для монтажу на DIN-рейку, що полегшує інтеграцію з існуючою інфраструктурою. Відповідність нормам UL497 та IEC61643-21 (категорії D1 / C1 / C2 / C3) підтверджує його високу якість та ефективність.

Застосування та переваги

Цей обмежувач знаходить застосування в широкому спектрі систем, зокрема в струмових петлях (0-20 мА, 4-20 мА), комунікаційних інтерфейсах (TTY, TTL, V24/RS232C, RS485/RS422) та системах передачі високої частоти. Він особливо рекомендований для захисту термопар (PT100/PT1000), ланцюгів низьковольтної сигналізації та джерел постійного струму. Забезпечує захист від перенапруги для двох окремих ліній зі спільним потенціалом відліку в системі передачі сигналу / даних з низькою пропускною здатністю або низькою швидкістю передачі даних.

• Універсальність: Захист для різних типів сигнальних ліній та комунікаційних інтерфейсів.
• Ефективність: Двоступеневий захисний ланцюг забезпечує швидку реакцію на перенапругу.
• Легкий монтаж: Пристосований для монтажу на DIN-рейку.
• Відповідність нормам: Відповідає вимогам UL497 та IEC61643-21.
• Низькі втрати потужності: Мінімальний вплив на роботу захищених пристроїв завдяки відповідній конструкції.

Номінальна робоча напруга становить 24 V DC, а максимальна робоча напруга безперервно – 33 V DC / 23,3 V AC – що робить його ідеальним рішенням для багатьох промислових та автоматизованих застосувань.
