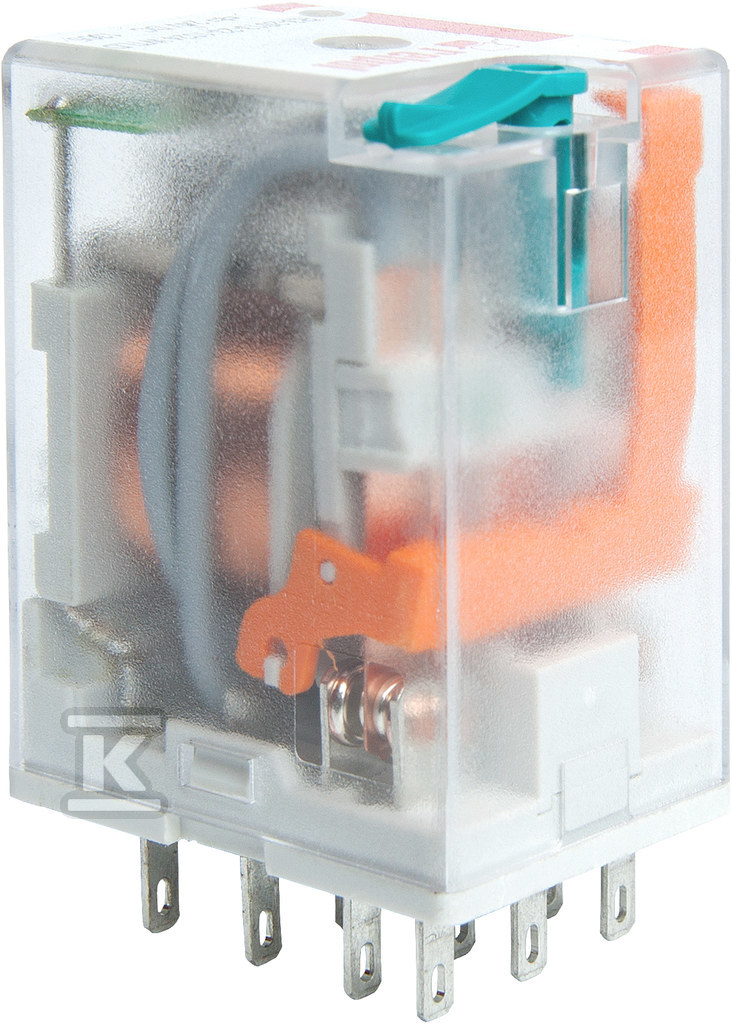

Електромагнітне реле, промислове R3N-2013-23-1110-WTLD A00042

Електромагнітне реле для роз'єму

Це мініатюрне промислове реле, призначене для монтажу в роз'єм, є надійним рішенням для різноманітних застосувань. Його компактні розміри (27,5 x 21,2 x 35,6 мм) дозволяють ефективно використовувати простір всередині шаф управління та розподільних щитів. Ширина реле становить 21,2 мм.

Конструкція та робочі параметри

Реле має три перемикаючих контакти (3P), що забезпечує універсальність у застосуваннях управління. Виходи сконфігуровані наступним чином: 11(7)-12(1)-14(4), 21(8)-22(2)-24(5), 31(9)-32(3)-34(6). Реле пристосоване до роботи з навантаженнями AC1 до 10 A при напрузі 250 V та DC1 до 10 A при напрузі 24 V. Котушка живиться напругою 110 V DC, а її полярність є довільною – що полегшує встановлення. Виводи котушки: A1(13) - A2(14).

Функціональність та безпека

Реле оснащено механічним індикатором W та тестовою кнопкою T з функцією блокування, що полегшує діагностику та обслуговування. Додатково, наявність світлодіода сигналізує стан увімкнення, а діод придушення перенапруг захищає від пошкоджень, спричинених раптовими стрибками напруги. Ступінь захисту IP40 забезпечує захист від проникнення твердих тіл більших за 1 мм. Контакт, виготовлений з AgNi (срібла нікелю), гарантує хорошу провідність та стійкість до зношування.

Сумісність та застосування

Реле сумісне з роз'ємами серії GZT3 та GZM3. Завдяки своїм параметрам та конструкції, воно ідеально підходить для застосувань в промисловій автоматиці, керуванні освітленням, системах HVAC та інших додатках, що вимагають надійного перемикання електричних ланцюгів.
