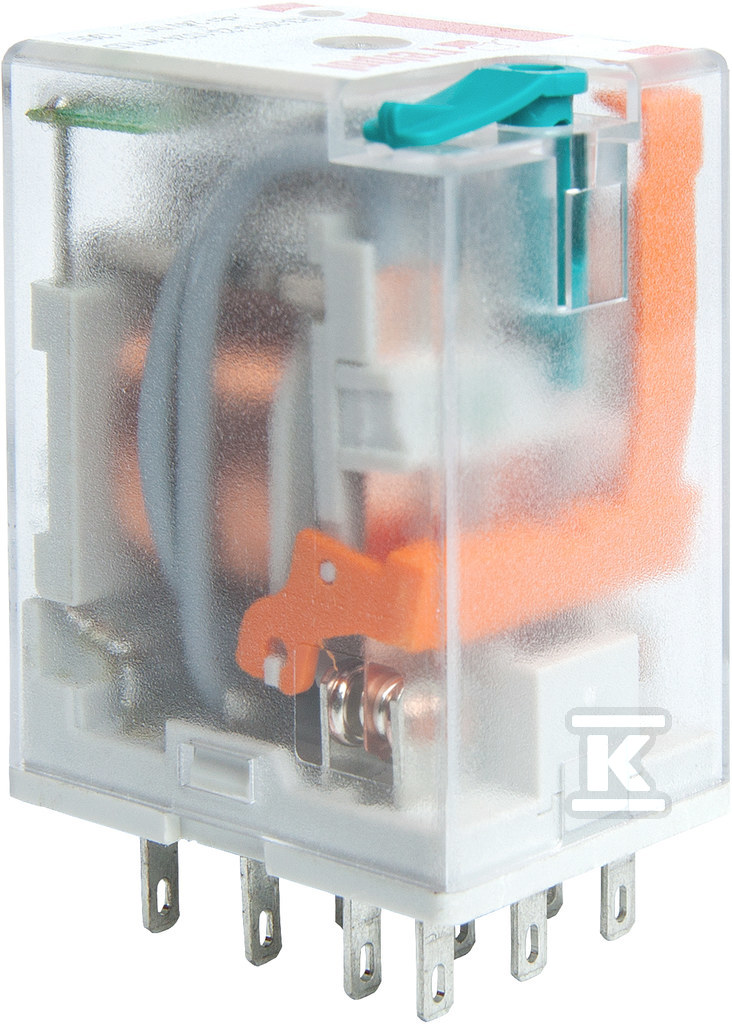

Електромагнітне реле, промислове R3N-2013-23-1012-WTLD A00095

Електромагнітне реле для промислових застосувань

Це мініатюрне електромагнітне реле серії R3N, виробництва RELPOL, розроблено для монтажу в гніздах планок. Його компактні розміри (27,5 x 21,2 x 35,6 мм) дозволяють ефективно використовувати простір у шафах управління та розподільних пристроях. Це реле знаходить застосування в широкому спектрі електричних установок та автоматизації промисловості.

Конструкція та робочі параметри

Реле характеризується трьома перемикаючими контактами (3P), що дозволяє керувати різними ланцюгами. Контакти, виготовлені з AgNi, забезпечують хорошу провідність і стійкість до зносу. Струмонесуча здатність контактів становить 10 A при напрузі 250 V AC та 10 A при напрузі 24 V DC. Котушка з напругою 12 V DC з будь-якою полярністю забезпечує надійну роботу. Механічний індикатор W, червоний світлодіод L та кнопка тестування T з блокуванням полегшують діагностику та обслуговування. Ступінь захисту IP40 гарантує захист від проникнення твердих тіл більших за 1 мм.

Монтаж та сумісність

Реле призначене для монтажу в гніздах планок GZT3 або GZM3, що полегшує його заміну та обслуговування. Виводи A1(13) - A2(14) для котушки та виводи контактів (11(7)-12(1)-14(4), 21(8)-22(2)-24(5), 31(9)-32(3)-34(6)) забезпечують зручне підключення до електричної установки. Опір котушки становить 160Ω, а споживання потужності котушкою - 0.9W. Робота при температурі від -40°C до 70°C дозволяє використовувати його у складних промислових умовах.
