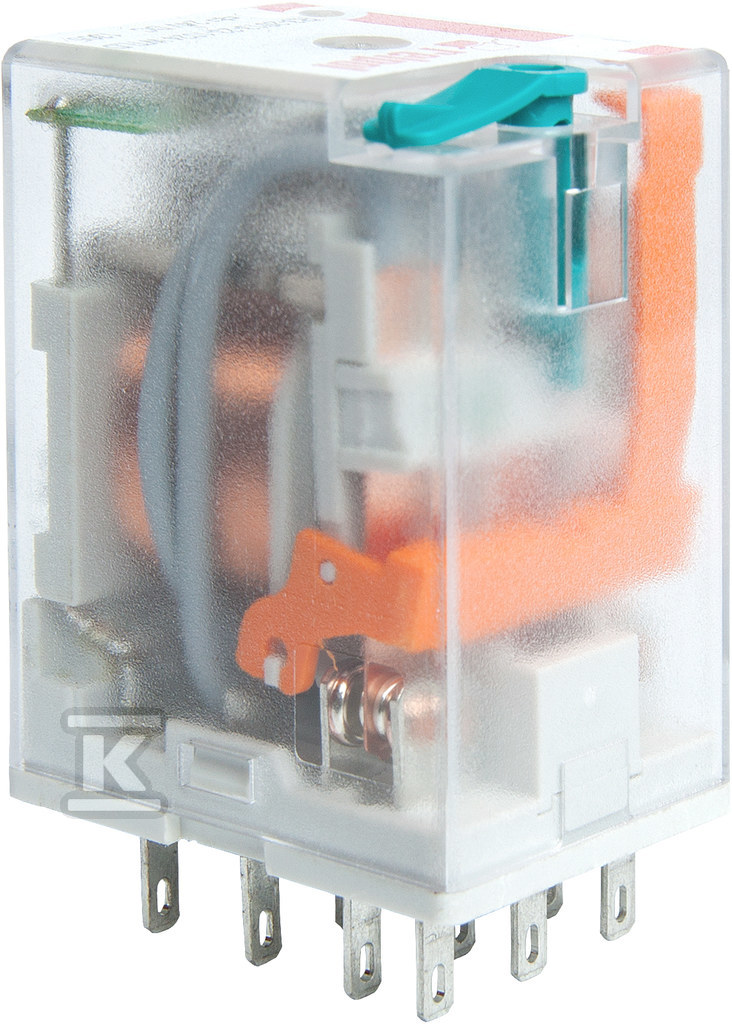

Електромагнітне реле, промислове R3N-2013-23-1012-WT A00045

Електромагнітне реле для розетки – надійна захист ланцюгів

Це мініатюрне промислове реле R3N-2013-23-1012-WT є компактним рішенням для захисту електричних ланцюгів. Призначене для монтажу в розетках, воно забезпечує надійне перемикання та захист від перевантажень і коротких замикань. Його ширина всього 21,2 мм дозволяє ефективно використовувати простір у шафах управління та розподільних пристроях.

Будова та функціональність

Реле характеризується трьома перемикаючими контактами (3P), що забезпечує універсальність застосування. Виводи контактів розташовані таким чином, щоб полегшити підключення проводів: 11(7)-12(1)-14(4), 21(8)-22(2)-24(5), 31(9)-32(3)-34(6). Параметри AC1 - 10 A / 250 V та DC1 - 10 A / 24 V дозволяють використовувати його як в ланцюгах змінного, так і постійного струму. Котушка з напругою живлення 12 V DC з будь-якою полярністю забезпечує легкість інтеграції з різними системами управління. Додатково, реле оснащене механічним індикатором W та кнопкою тестування T з функцією блокування, що полегшує перевірку його дії та забезпечує додаткову безпеку.

Практичні переваги для монтажників та користувачів

• Компактні розміри: 27,5 x 21,2 x 35,6 мм – ідеально підходить для застосувань, де простір обмежений.
• Універсальність: Три перемикаючих контакти дозволяють конфігурувати для різних додатків.
• Універсальна напруга котушки: 12 V DC з будь-якою полярністю – спрощує підключення та інтеграцію.
• Індикатор та кнопка тестування: Полегшують діагностику та забезпечують впевненість у дії.
• Стійкість до умов навколишнього середовища: Ступінь захисту IP40 захищає від доступу інструментів та більших твердих тіл.
• Сумісність: Призначене для співпраці з розетками GZT3 та GZM3 – легка заміна та модернізація інсталяції.
• Матеріал контактів AgNi: Забезпечує добру електропровідність та стійкість до зносу.

Реле R3N-2013-23-1012-WT – це міцний та надійний пристрій, який знайде застосування в багатьох промислових додатках, автоматиці будівель та системах управління. Його конструкція гарантує довготривалу та безвідмовну роботу, а легкість монтажу перекладається на економію часу під час встановлення.
