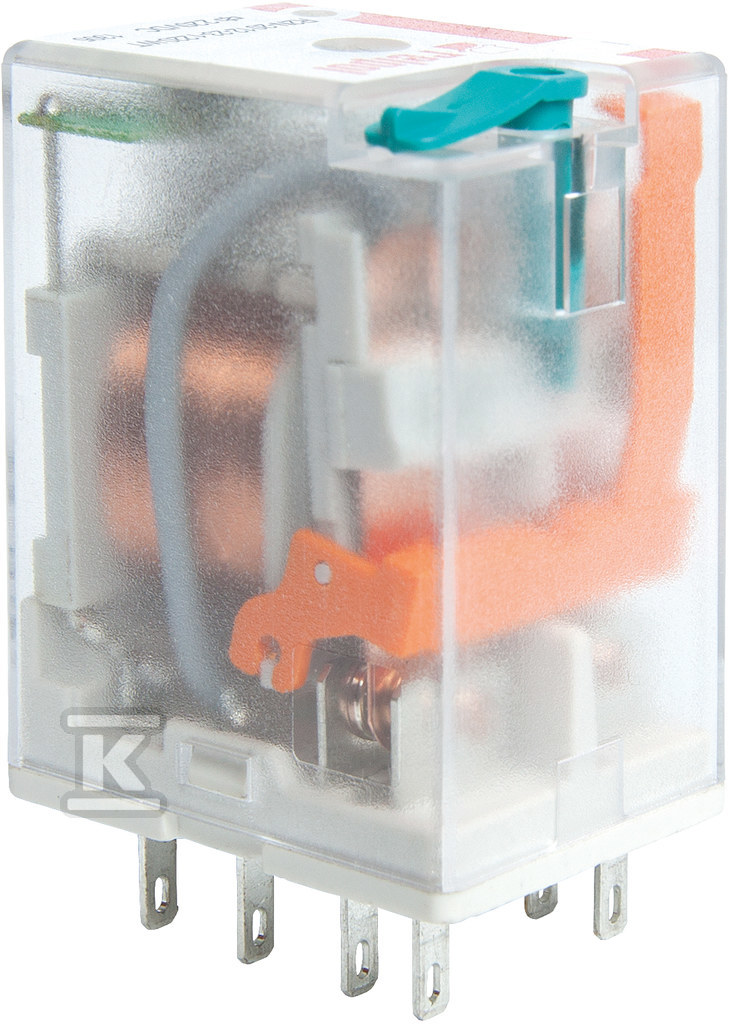

Електромагнітне реле, промислове R2N-2012-23-1220-WTD A00087

Електромагнітне реле для гнізда штекера

Це промислове електромагнітне реле R2N-2012-23-1220-WTD є компактним рішенням для широкого спектру застосувань. Призначене для монтажу в гнізда штекерів, забезпечує зручність і гнучкість в установці. Його мініатюрні розміри (27,5 x 21,2 x 35,6 мм) дозволяють економити місце всередині шаф управління та розподільних щитів.

Будова та функціональність

Реле оснащене двома перемикаючими контактами (2P), що дозволяє керувати двома ланцюгами незалежно. Виводи контактів розташовані таким чином, щоб полегшити підключення проводів. Напруга живлення котушки становить 220 V DC, а її полярність є довільною – це спрощує інтеграцію з різними системами управління. Додатково реле має механічний індикатор спрацювання (W) та кнопку тестування (T) з блокуванням, що полегшує діагностику та обслуговування. Елемент, що гасить перенапруги (D), захищає від перешкод і продовжує термін служби пристрою.

Застосування та сумісність

Це реле знаходить застосування в промисловій автоматиці, системах управління, опалювальних приладах та багатьох інших додатках, що вимагають надійного перемикання ланцюгів. Воно сумісне з популярними гніздами штекерів: GZT2, GZM2, GZP2, SU4/2D, SU4/2L та G4/2 – що дає велику свободу вибору компонентів. Контакти, виготовлені з AgNi, забезпечують хорошу провідність і стійкість до зносу. Реле відповідає нормі IP40, що гарантує захист від доступу до небезпечних частин і від впливу твердих тіл більших за 1 мм. Призначене для ланцюгів AC1 до 12A / 250V та DC1 до 12A / 24V.
