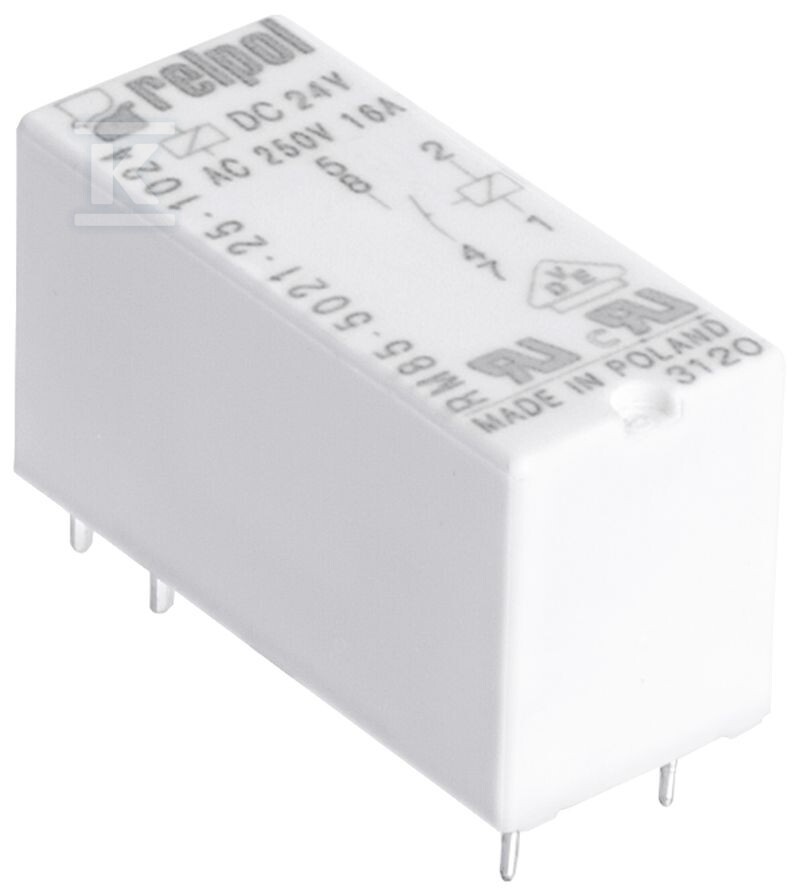

Мініатюрний реле RM85-5021-25-1006 електромагнітне для друкованої плати та гнізда штекера 855079

Мініатюрне реле для друкованих плат і гнізд

Це електромагнітне реле серії RM85 є компактним рішенням для широкого спектру застосувань, як на друкованих платах, так і в поєднанні з виділеними гніздами. Воно характеризується високою стійкістю до імпульсного струму, що робить його ідеальним вибором для ланцюгів, схильних до раптових стрибків навантаження. Його універсальність оцінять як монтажники, так і кінцеві користувачі, які шукають надійний елемент у своїх установках.

Конструкція та робочі параметри

Реле RM85-5021-25-1006 розроблено з урахуванням простоти монтажу та інтеграції. Компактні розміри (29 x 12,7 x 15,7 мм) дозволяють економно використовувати простір на друкованій платі. Растр 5 мм полегшує точне розміщення елементів. Обладнане одним нормально закритим контактом (1Z), пропонує стандартні робочі параметри: AC1 - 16 A / 250 V та DC1 - 16 A / 24 V. Котушка з напругою живлення 6 V DC забезпечує надійне перемикання. Матеріал контактів AgSnO2 гарантує добру провідність і довговічність. Варто звернути увагу на гальванічні з'єднання виводів – 11 з 21, 12 з 22 та 14 з 24 – що полегшує підключення та мінімізує ризик помилок.

Застосування та сумісність

Це реле знаходить застосування в різноманітних схемах автоматики, управління та захисту. Можливість монтажу як безпосередньо на друкованій платі, так і в гніздах (EC50, GD50, PW80, GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80) забезпечує гнучкість установки. Гнізда, що монтуються на шині 35 мм або прикручуються до плати одним гвинтом M3, додатково розширюють можливості застосування. Висока стійкість до імпульсного струму (80 A протягом 20 мс) робить його ідеальним вибором для ланцюгів з двигунами або іншими споживачами, що генерують великі пускові струми. Ступінь захисту IP40 забезпечує базовий захист від твердих тіл розміром понад 1 мм.
