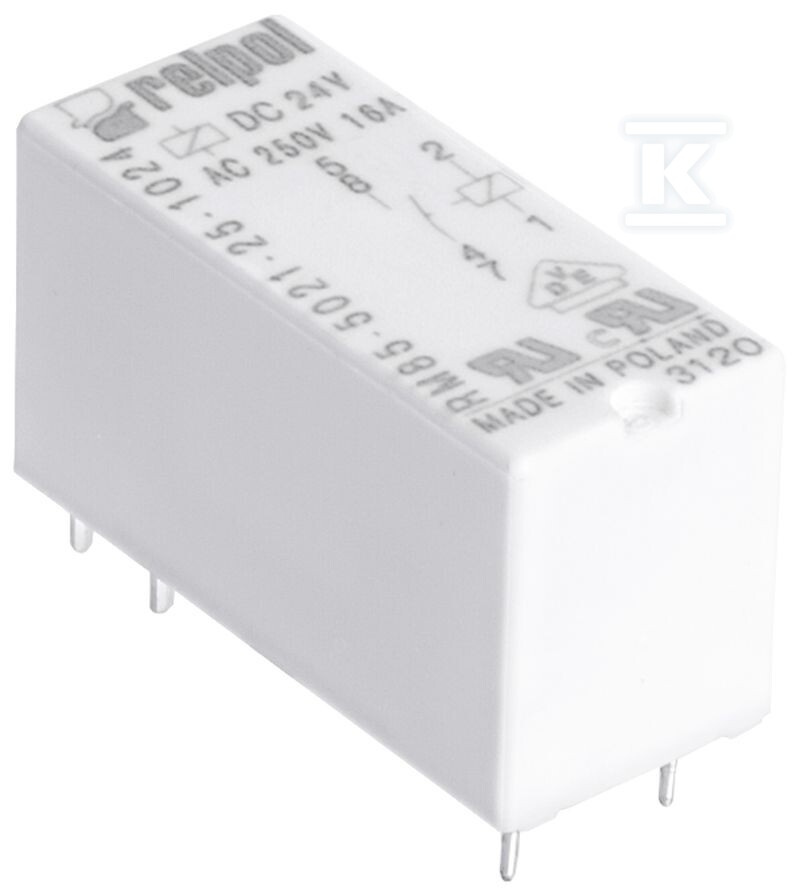

Мініатюрний реле RM85-5021-25-1005 електромагнітне для друкованої плати та гнізда штекера 855078

Мініатюрний реле для друкованих плат та гнізд

Електромагнітне реле RM85-5021-25-1005 – це компонент, призначений для монтажу на друкованих платах та в гніздах, що забезпечує надійне перемикання ланцюгів. Характеризується високою стійкістю до імпульсного струму, що робить його ідеальним рішенням у застосунках, схильних до раптових стрибків навантаження. Крок 5 мм полегшує інтеграцію з існуючими проектами.

Конструкція та параметри

Це реле має один перемикаючий контакт (1Z) з параметрами AC1 – 16 A / 250 V та DC1 – 16 A / 24 V. Живлення котушки здійснюється напругою 5 V DC. Розміри реле становлять 29 x 12,7 x 15,7 мм, що дозволяє використовувати його в обмеженому просторі. Використовувані матеріали контактів (AgSnO2) гарантують хорошу провідність і довговічність. Ступінь захисту IP40 забезпечує базовий захист від проникнення твердих тіл.

Варто звернути увагу на специфічні гальванічні з'єднання виводів: 11 з 21, 12 з 22 та 14 з 24 – це важливо при проектуванні електричних з'єднань. Реле сумісне з широким спектром гнізд, що монтуються як на друк (EC50, GD50, PW80), так і на шину 35 мм (GZP80, GZT80, GZM80, GZS80, GZF80) або прикручуються до плати одним гвинтом M3 (GZMB80).

Застосування та переваги

Це реле знаходить застосування в багатьох галузях електроніки та автоматики, зокрема:

• Керування навантаженнями: Перемикання різних електричних навантажень, таких як двигуни, нагрівачі або освітлення.
• Автоматика будівель: Системи керування освітленням, опаленням або вентиляцією.
• Побутова техніка: Керування роботою окремих елементів побутових приладів.
• Промисловість: Автоматизація виробничих процесів та керування машинами.

Висока стійкість до імпульсного струму (80 A протягом 20 мс) робить реле чудово придатним для роботи з імпульсними навантаженнями – типовими для запуску двигунів або інших пристроїв, що генерують високі пускові струми. Завдяки цьому забезпечується надійна робота та тривалий термін служби. Можливість монтажу як безпосередньо на друкованій платі, так і в гнізді дає гнучкість у проектуванні та обслуговуванні пристроїв.
