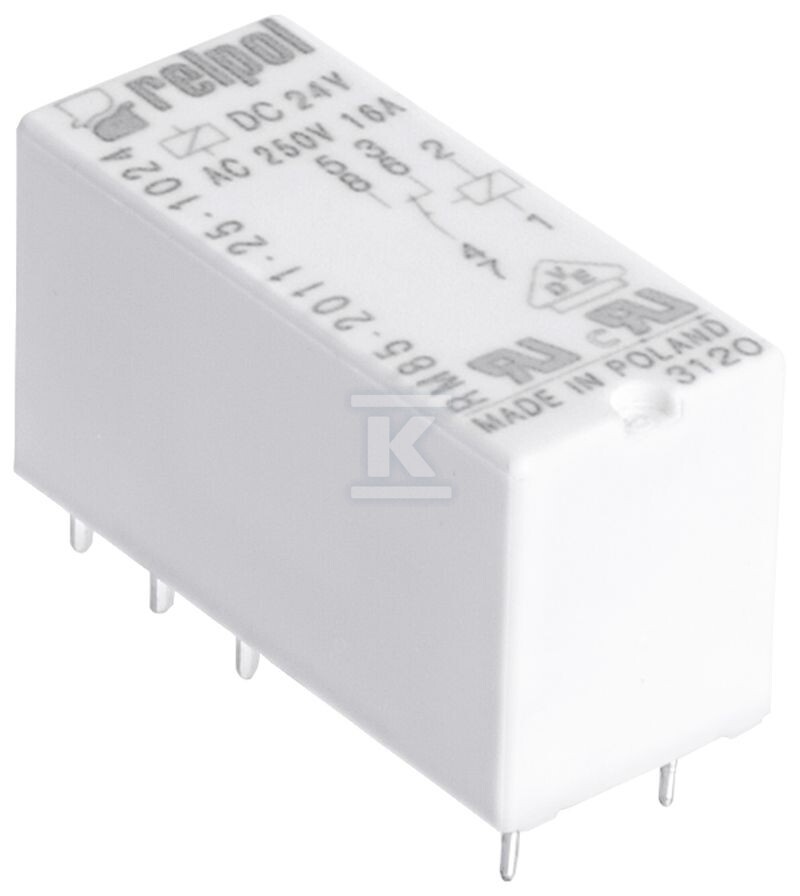

Мініатюрний реле RM85-2021-35-1024 електромагнітне для друкованої плати та гнізда штекера, крок 3,5мм, висота 15,7мм 600104

Мініатюрний реле для друкованих плат і гнізд

Електромагнітне реле RM85-2021-35-1024 – це компактне рішення для керування електричними ланцюгами. Воно розроблено як для монтажу на друкованих платах, так і в гніздах, що забезпечує гнучкість у застосуванні. Його невеликі розміри (29 x 12,7 x 15,7 мм) дозволяють інтегрувати його навіть у обмеженому просторі.

Характеристики та застосування

Це реле характеризується одним нормально закритим контактом (1Z), що означає, що в стані спокою ланцюг замкнутий. Це корисно в додатках, які вимагають нормально закритого контакту, наприклад, у системах безпеки або автоматики. Струмостійкість контактів для навантаження AC1 становить 16A при 250V, а DC1 – 16A при 24V, що робить його універсальним рішенням для різноманітних навантажень. Напруга котушки 24V DC забезпечує сумісність з популярними керуючими напругами.

Монтаж і сумісність

Реле RM85-2021-35-1024 розроблено для співпраці з широким спектром гнізд, що полегшує встановлення та заміну. Воно сумісне з гніздами EC50, GD50, PW80 (для монтажу на друкованій платі) та GZP80 (push-in), GZT80, GZM80, GZS80, GZF80, GZMB80 (для монтажу на шині 35mm). Завдяки цьому його можна легко інтегрувати з існуючими системами. Варто пам'ятати про гальванічне з'єднання виводів: 11 з 21, 12 з 22 та 14 з 24 – ця конструктивна особливість може бути важливою при проектуванні ланцюгів. Ступінь захисту IP67 гарантує стійкість до пилу та вологи, що дозволяє працювати у важких умовах навколишнього середовища. Матеріал контактів AgNi забезпечує хорошу провідність і стійкість до зносу.
