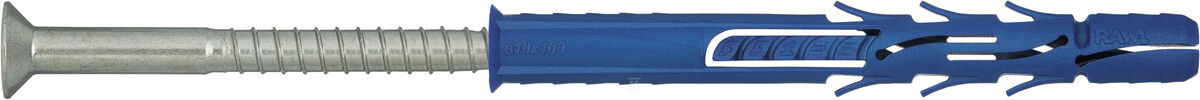

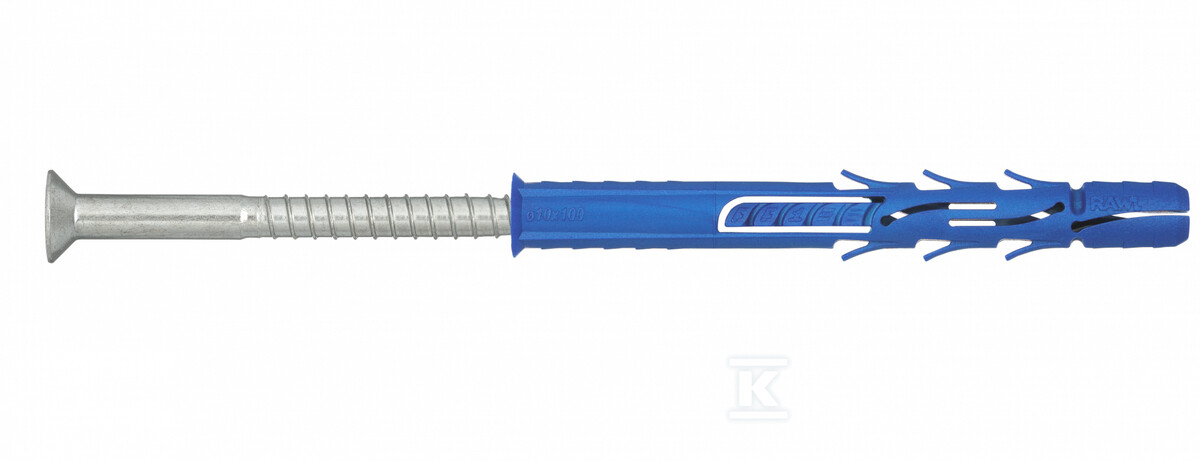

Поліамідний рамний дюбель 8x140 mm з конусом, гвинт з гальванічним цинковим покриттям, FF1 /50шт/ R-FF1-N-08L140

Універсальне рішення для конструкційного кріплення

Рамний дюбель R-FF1-N-08L140 — це професійне кріплення, призначене для широкого спектру будівельних застосувань. Спеціальна геометрія гільзи, виготовленої з високоякісного поліаміду, а також сталевого гвинта з гальванічним цинкуванням, забезпечує надійне кріплення в бетоні та різних типах цегли. Версія з конічною головкою дозволяє естетично вирівнювати кріплення з поверхнею елемента, що монтується.

Конструкція та матеріали

Гільза, виготовлена зі спеціальної формули поліаміду, характеризується найвищими параметрами у всіх категоріях основ згідно з нормою ETAG 020 (A, B, C, D). Внутрішня геометрія гільзи була точно спроектована так, щоб ідеально відповідати конічній головці гвинта діаметром 5.8 mm та довжиною 147 mm. Сталевий гвинт із гальванічним цинкуванням забезпечує підвищену стійкість до корозії.

Конструкція дюбеля створює умови для багатоосьового розпирання, що забезпечує значно краще передавання навантажень та більшу несучу здатність з'єднання.

Застосування та сумісність

Дюбель ідеально підходить для монтажу дверних та віконних рам, а також гаражних дверей і промислових воріт. Він знаходить широке застосування при кріпленні фасадів з металевими та дерев'яними елементами, а також при встановленні настінних шаф, полиць і поручнів. Також підходить для монтажу супутникових антен та прокладання кабельних ліній.

Продукт сумісний з бетоном класу мінімум C12/15 та різними типами керамічної цегли — повнотілою та пустотілою (HLZ min. 12 MPa). Його також можна використовувати в силікатному повнотілому та пустотілому кирпичі, а також у бетоні на легкому заповнювачі HBL min. 2 MPa.

Монтажні параметри та несуча здатність

Монтаж потребує свердління отвору діаметром 8 mm на глибину мінімум 50 mm для ефективного анкерування hef=50mm або hef=70mm для більших навантажень. Максимальна товщина елемента, що кріпиться, може становити відповідно tfix=90mm (для hnom min) або tfix=70mm (для hnom max).

У звичайному бетоні класу ≥C16/20 характерна несуча здатність на виривання становить NRk=2.0 kN для hef=50mm або NRk=2.0 kN для hef=70mm. Характерна несуча здатність на зріз VRk=3.6 kN забезпечує безпечну роботу з'єднання під статичними навантаженнями.

Відповідність та сертифікати

Продукт має сертифікати ETA-12/0398 та UKTA-22/6344.

Одиниця упаковки містить 50 штук дюбелів, готових до монтажу.
